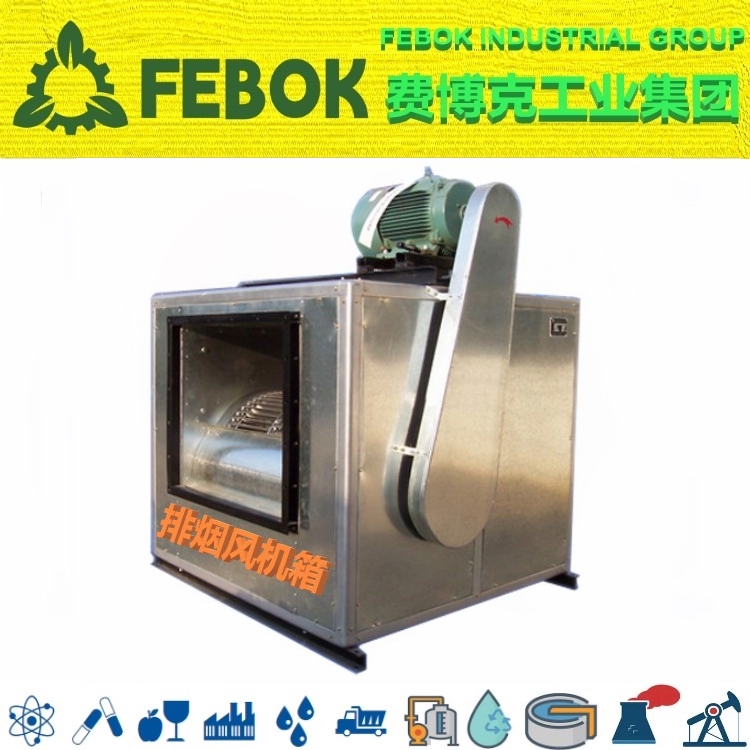

排烟风机箱

FEBOK INDUSTRIAL GROUP 费博克工业集团排烟风机箱

柜式离心风机是一种高效率、低噪声箱式离心风机。产品由低噪声前倾多翼离心风机、电机、轴承、传动件、消声型箱体等组成。根据安装位置的不同，提供12种不同角度的进出风口位置，以满足用户不同的安装环境需要。

工作温度：-20-+40℃（可连续运转）

耐高温：100℃（可连续运转20小时）

300℃（可连续运转60分钟）

湿度：小于90%

介质条件：空气

工作电源：三相、380V/50Hz

特点：一机两用(通风及排烟)，具有风量大，转速低、运行平稳、噪声低、结构紧凑、安装方便。

　　用途：宾馆、饭店、礼堂、影剧院、地下室、厂矿企业的车间、办公楼与需要通风换气的场合使用。

　　规格：

　　风机箱规格：9#~36#，

　　风量：850~90000m3/h，

　　风压：100~850Pa

风机配置

标准配置

●叶轮；

●皮带轮、皮带；

●机壳（机壳、集流器、支架）；

●皮带罩（仅A式）；

●电机；

●消声型箱体；

●轴承（带壳）；

●电机调节道轨；

●主轴；

●进出口法兰。

加工工艺

风机叶轮、机壳为优质镀锌板，全部模具化生产，采用铆接、咬接等手段，表面清洁平整，不存在焊接变形现象。

风机消声型箱体采用框架，箱板拼装设计、框架采用先进的金属冷弯机组一次拉伸而成（也可根据用户需要采用铝合金型材），箱板为彩涂板，表面清洁美观、耐腐蚀性强，内层为镀锌消声微穿孔板，夹层超细玻璃棉，可进一步降低噪声。产品可进行拆装，现场安装。

1、概述

1.1.柜式离心风机是一种高效率、低噪声箱式离心风机。产品由低噪声前倾多翼离心风机、电机、轴承、传动件、消声型箱体等组成。根据安装位置的不同，提供12种不同角度的进出风口位置，以满足用户不同的安装环境需要。根据消防与通风的要求不同分A型和B型两种类型，A型电机装在箱体外，用于消防排烟，并经国家消防装备监督质量检验中心按GA211-1999《消防排烟风机耐高温试验方法》进行耐高温试验，能在300℃高温条件下连续运行60分钟以上；B型电机装在箱体内，用于通风换气。

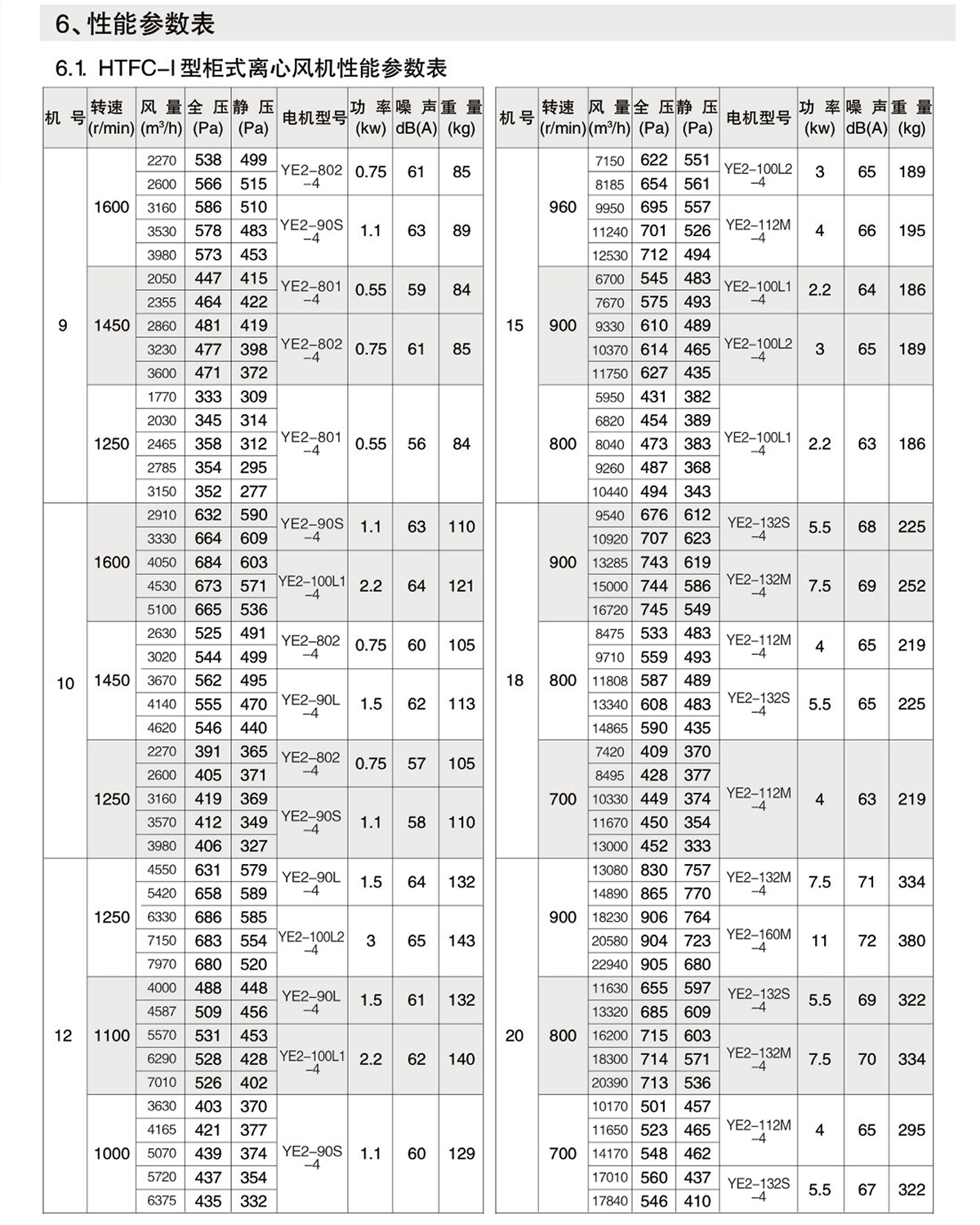

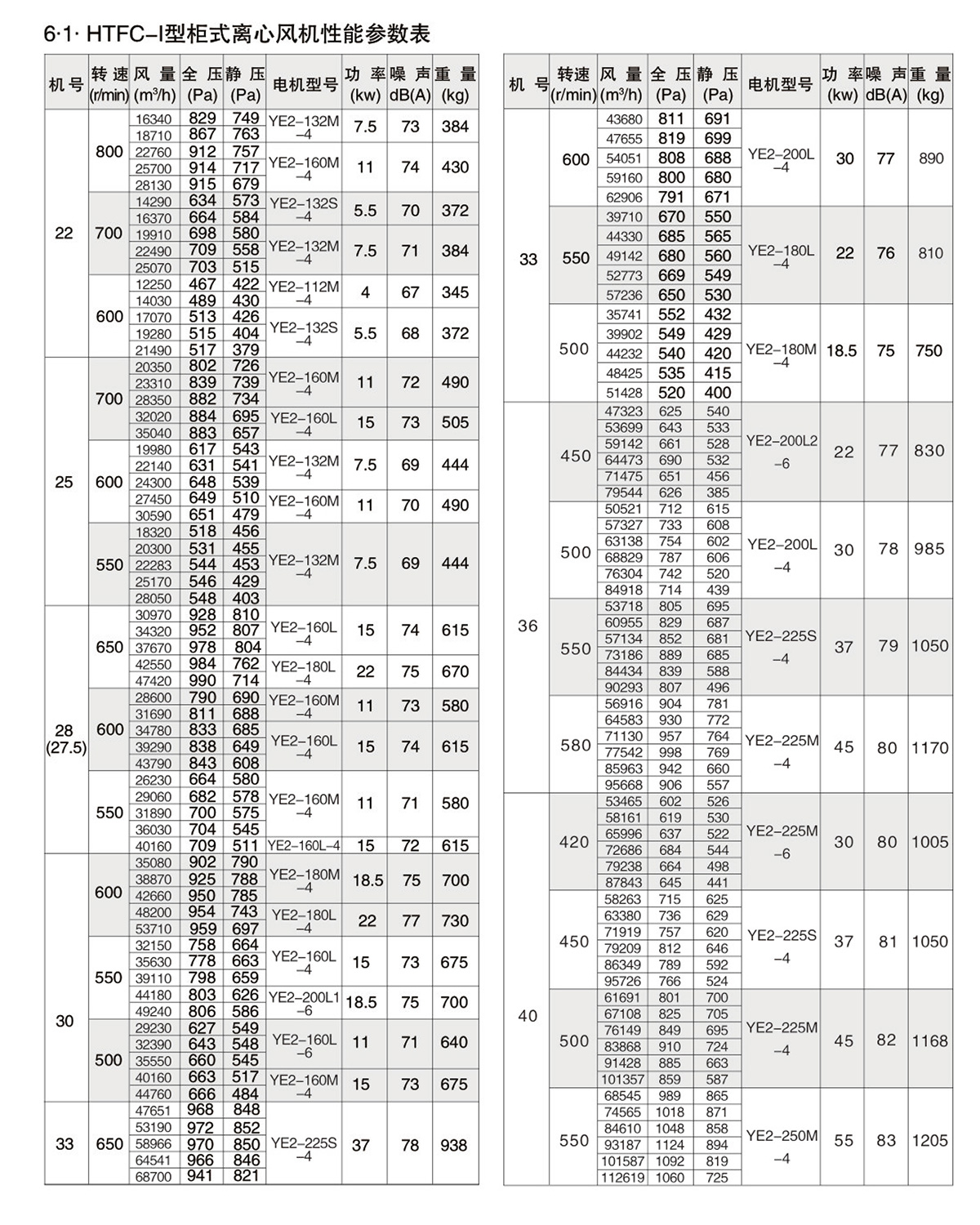

1.2.风机按机号分为9-40十三种规格系列风量范围从1650～112600m³/h，全压范围从180~1200Pa。HTFC型柜式离心风机经不断的改进和开发，现可分为Ⅰ、Ⅱ、Ⅲ、Ⅳ

四种类型，其中Ⅰ、Ⅲ型为单速型，Ⅱ、Ⅳ型为双速，配用双速电机，实现两档调速，可满足用户对不同工况点性能调节的需要。风机也可配用变频电机和变频控制器，实现无级调速，建议调节频率锁定在25H2~50z。

1.3.为适应防爆环境需要，风机可做成防爆风机，防爆等级为EXdllBT4，适用于易燃、易爆气体的场所。

1.4.为适应不同场所噪声的要求，风机均可配不同长度的消声器，也可将风机消声型箱体加厚，以降低风机噪声。

1.5.风机可加配初效、中效或高效过滤器，以提高空气的清洁度，配置过滤器时应考虑实际压力损耗，并需适当增加风机箱体长度。

2、特点

●品种、规格多，风量、风压选择范围广。

●配有多方位进出风口，机组可采用吊顶式、落地式安装，便于按装同时利于工程设计。

●采用低噪声离心通风机，机组具有噪声低、震动小、风量大、体积小。

●采用全金属可拆卸框架和内贴隔热吸声板，可现场拆装，安置灵活。

●排烟风机箱，采用耐高温结构板、电动机及传动部件均安置在风机箱外端。可排放280℃以上的高温烟气连续运行100分钟以上。

4、加工工艺

4.1风机叶轮、机壳为优质镀锌板，全部模具化生产，采用铆接、咬接等手段，表面清洁平整，不存在焊接变形现象。

4.2风机消声型箱体采用框架，箱板拼装设计、框架采用先进的金属冷弯机组一次拉伸而成（也可根据用户需要采用铝合金型材），箱板为彩涂板，表面清洁美观、耐腐蚀性强，内层为镀锌消声微穿孔板，夹层超细玻璃棉，可进一步降低噪声。产品可进行拆装，现场安装。

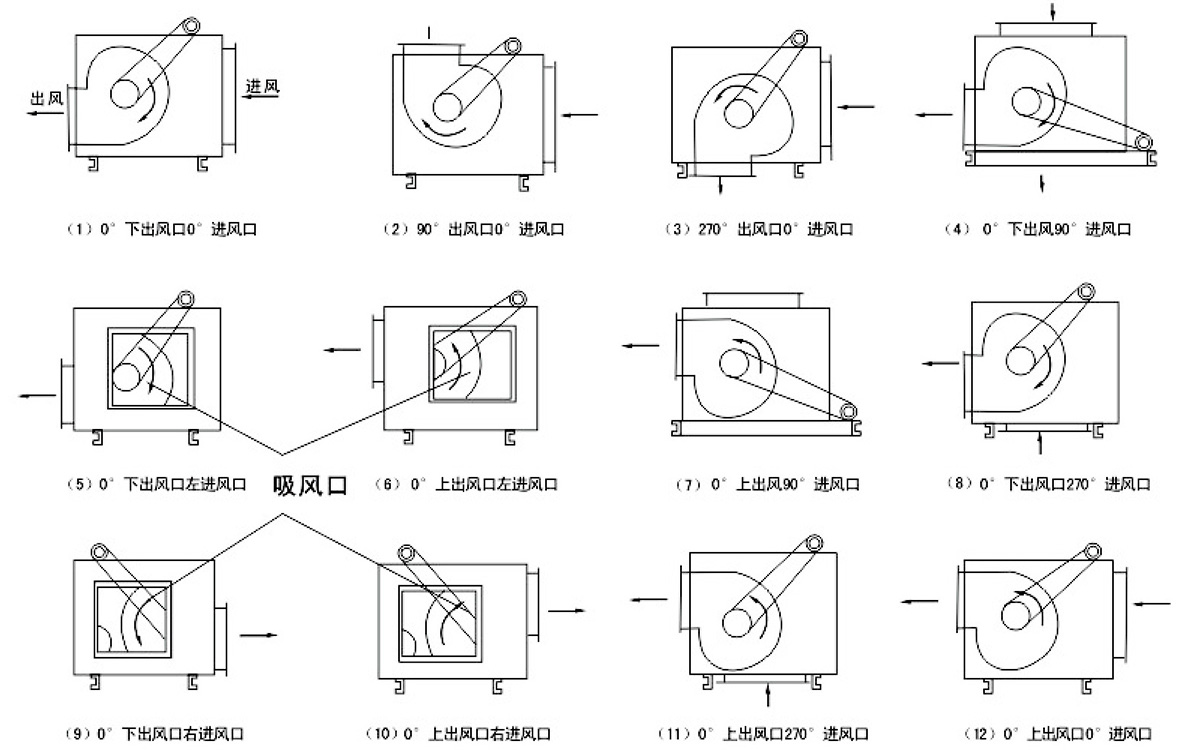

离心风机风口位置编号

注：15寸以下A式电机上置，15寸以上A式电机侧置，如15寸以上仍需电机上置，则需订货时注明.

7.2.HTFC-B型柜式离心风机风口位置编号

备注：本公司根据用户不同要求，可制作以上风口位置以外的型式。

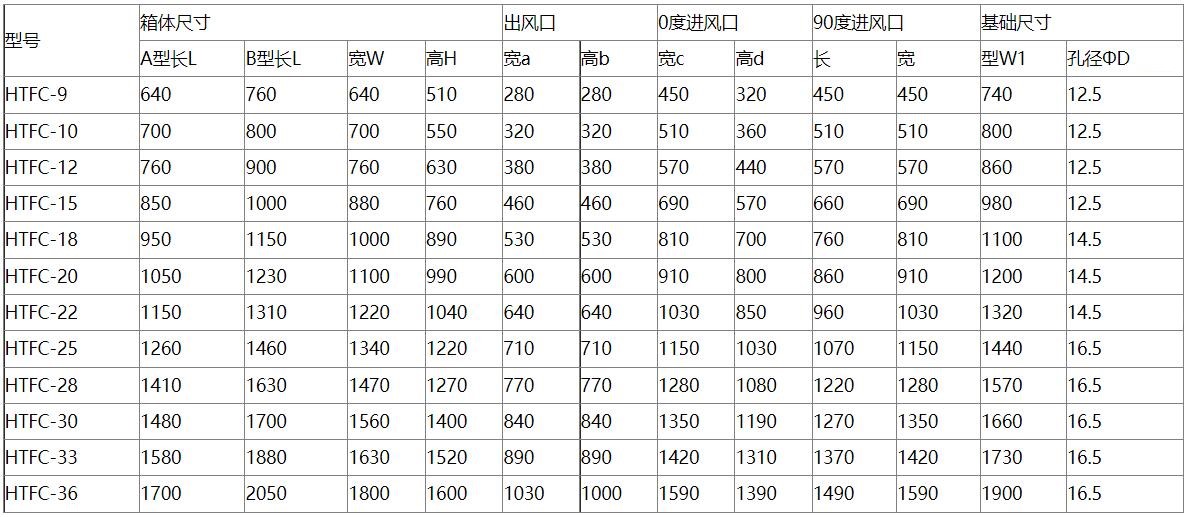

8、HTFC-A系列柜式离心风机外形尺寸表

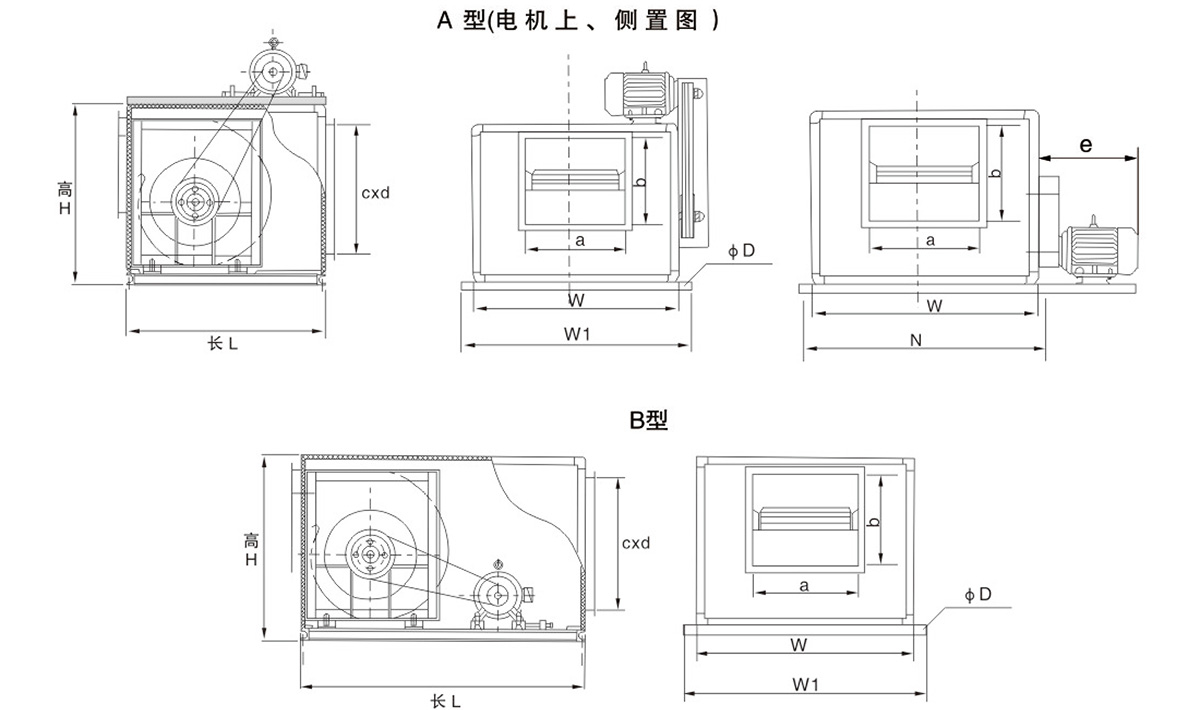

柜式离心风机箱体及基础尺寸
