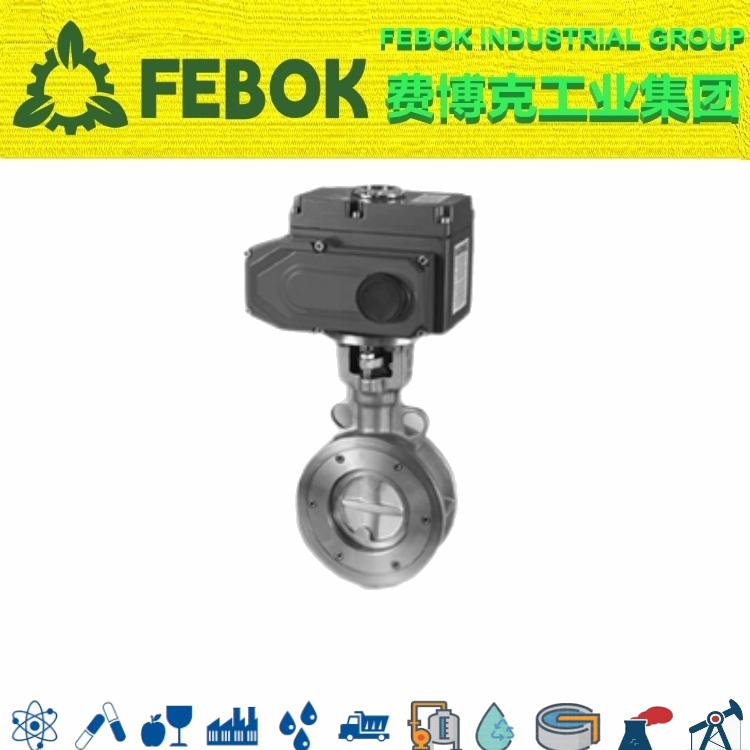

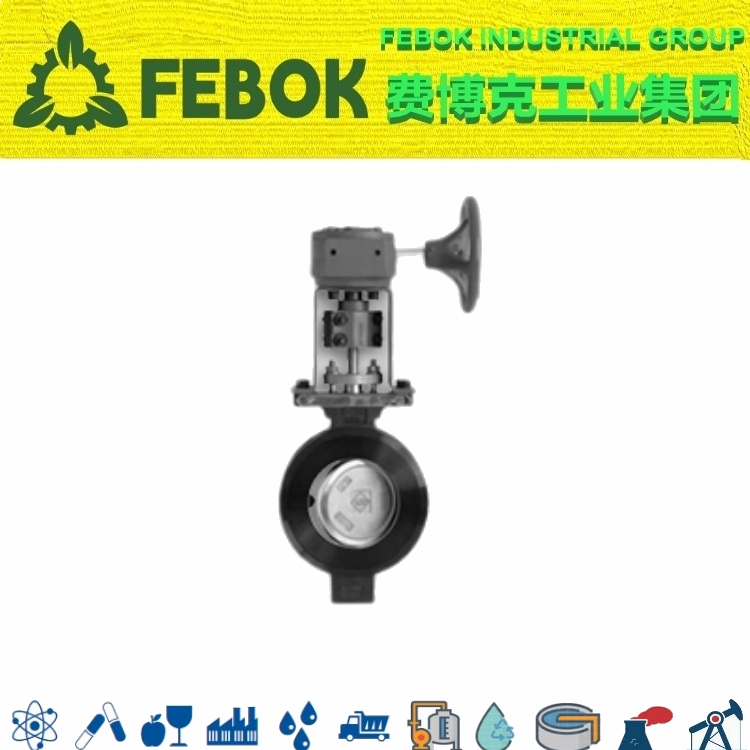

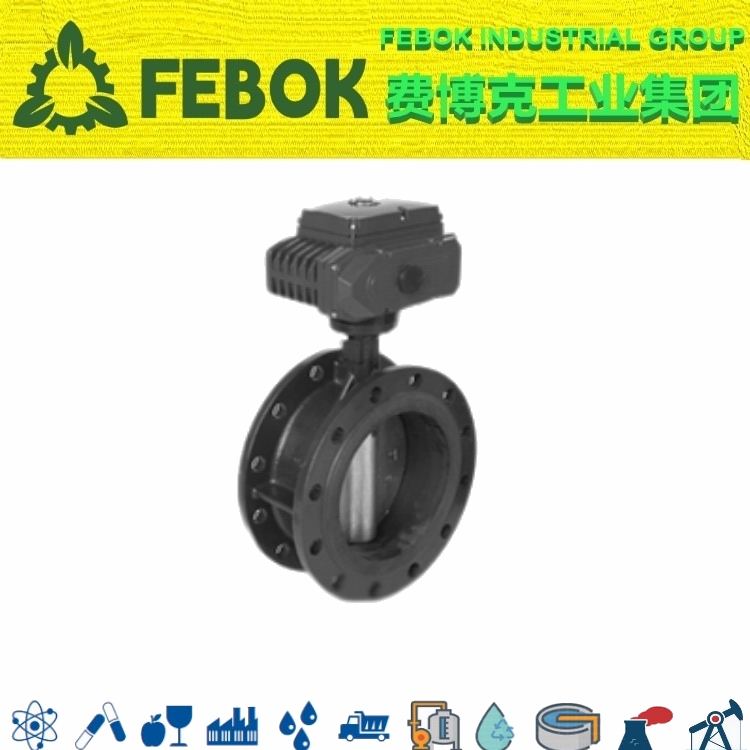

三偏心双向密封蜗轮对夹蝶阀概述

硬密封蜗轮三偏心蝶阀为三偏心设计结构(可采用多层次或弹性密封结构)，这种阀门结构保证阀板密封只是在关闭位置时才与阀座接触，因此不会产生摩擦或磨损，并产生一种扭矩使弹性密封具有足够的压实性能，确保密封面接触均匀一致。广泛适用于各种苛刻要求的场合，如石油炼制、天然气开采、化学工业、电站、钢铁冶金及城市供热等多种介质工况。

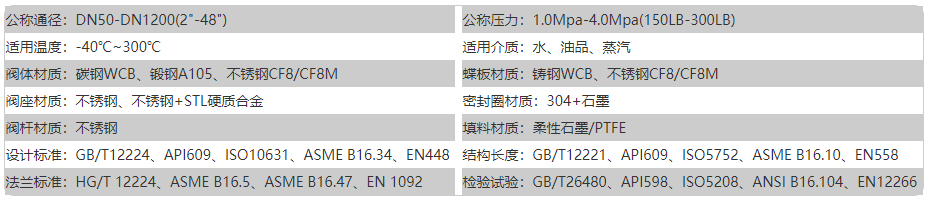

三偏心双向密封蜗轮对夹蝶阀参数

三偏心双向密封蜗轮对夹蝶阀三偏心原理

阀门采用三偏心结构，即在普通金属硬密封双偏心蝶阀的基础上增加了个角度偏心。这个角度偏心的主要作用是：使阀门在开启或关闭动作的过程中，密封环与阀座之间的任意一点都会迅速脱开或接触，做到密封副之间真正的"无摩擦"，延长了阀门的使用寿命。

偏心1：阀轴位于阀座轴后面，使得密封能够完全紧密环绕接触整个阀座。
偏心2：阀轴中心线偏离管道和阀门中心线，这就免受阀门开启和关闭的干扰。
偏心3：阀座锥体轴偏离阀轴中心线，这样可以在关闭和开启过程中消除摩擦作用，并且实现环绕整个阀座的均匀一致的压缩密封效果。

三偏心双向密封蜗轮对夹蝶阀密封结构

1. 常规型：多层次密封圈固定在蝶板上，易于更换与调整，密封可靠，适用于大部分场合。
2. 可更换阀座型：体、板座均可更换，便于维修与更换，降低了维护成本。
3. 体密封结构：密封圈固定在阀体上，开启过程中密封圈不随蝶板运动，因此不容易损坏；在结构长度较短的情况下，由于板密封结构增加了蝶板的厚度，很容易超出阀体，这时就更适合使用体密封。

三偏心双向密封蜗轮对夹蝶阀性能特点

- 密封副间无任何摩擦：阀门的密封副采用独特的几何原理设计，在整个开关过程中蝶板密封圈与阀座之间没有任何摩擦。
- 防飞出阀杆：当阀杆与蝶板的连接一旦在使用过程中出现失效，阀杆不会冲出阀体伤害操作者。
- 耐高温性：整个阀门的内件结构中没有任何橡胶、塑料材质零件，阀门具有耐高温的性能。
- 轴承保护：高温型阀门中的轴承被预压缩的柔性石墨环保护，管道中的介质不能进入轴承，提高了阀门的抗卡滞能力。
- 扭矩关断特性：三偏心蝶阀靠扭矩实现关断，不会出现关闭过头现象(无需限位调整)。
- 零泄漏：阀门关闭时，多层次金属密封圈嵌入阀座孔内，产生很强的吻合力；阀门进行正向压力试验时，可实现零泄漏。

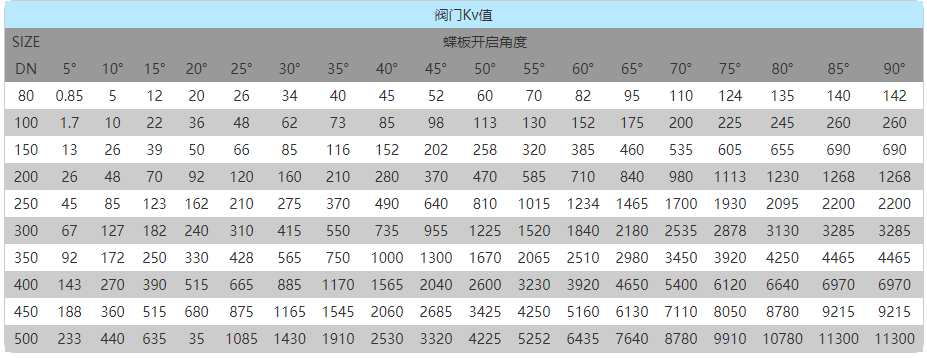

三偏心双向密封蜗轮对夹蝶阀流量特性

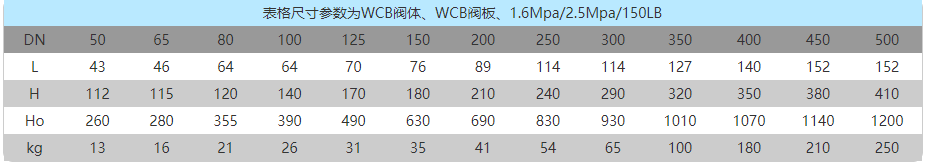

三偏心双向密封蜗轮对夹蝶阀尺寸

三偏心双向密封蜗轮对夹蝶阀安装说明

1、安装前必须仔细核对阀门的标志、合格证是否符合使用要求，核实后应进行清洁处理。
2、蝶阀可安装在设备管道上的任意位置，但有传动装置的，应直立安装，即传动装置必须垂直水平管路的位置。安装位置有利于操作和检查。
3、蝶阀安装时应尽量让介质从阀门的旋转轴往密封面方向流过，因为正向密封性能优于反向密封。
4、蝶阀与管道的连接螺栓，安装时应按对角线方向多次拧紧，连接螺栓不得单件一次拧紧，以防受力不均而造成法兰连接处泄漏。
5、开启阀门时要逆时针转动手轮，关闭时要顺时针转动手轮，要按开启、关闭指示标记旋转到位。
6、电动蝶阀出厂已将行程调好，为防止电源接通方向搞错，第一次接通电源前先手动开至半开位置，检查指示盘方向与阀门开启方向是否一致。
7、阀门在使用时，如发现故障，应立即停止使用，查明原因及清除故障。
8、阀门的保管：未安装使用的阀门应存放在干躁的室内，堆放整齐，不允许露天存放，防止损坏和锈蚀，保管时间较长的阀门，要定期清洗、吹干、涂防锈油。阀门两端应用盲板保护法兰密封面，防止杂质进入内腔。
