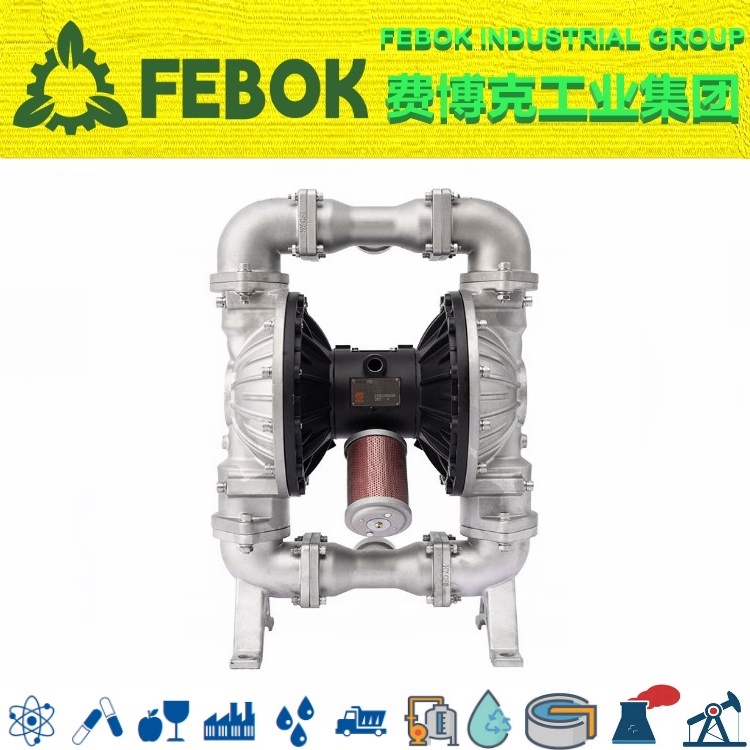

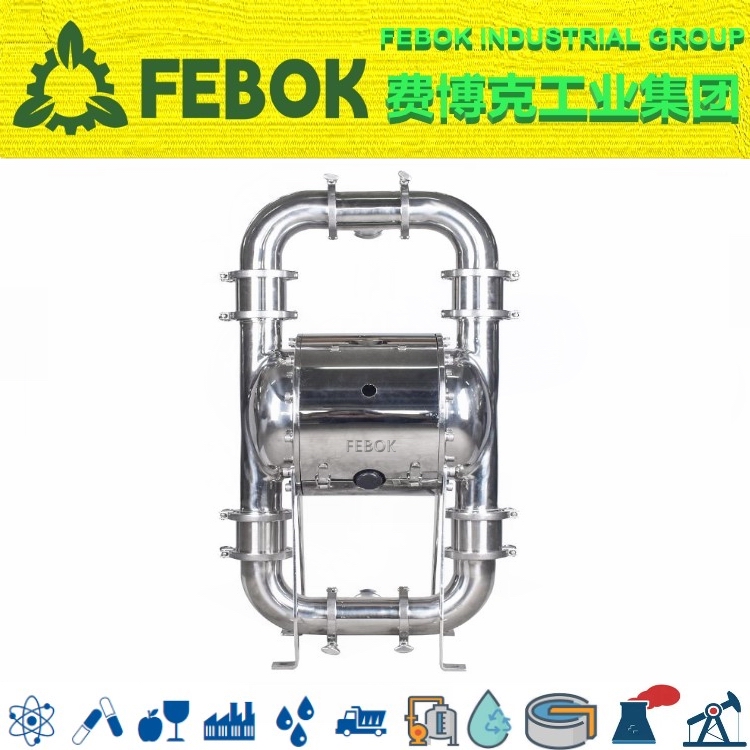

卫生级气动隔膜泵

FEBOK INDUSTRIAL GROUP 费博克工业集团卫生级气动隔膜泵原理

在气动隔膜泵左右各装有一块隔膜，由中心联杆将其连结成一体。压缩空气从泵的进气口进入配气阀，通过配气机构将压缩空气引入其中一腔，推动腔内隔膜运动，而另一腔中气体排出。一旦到达行程终点，配气机构自动将压缩空气引入另一工作腔，推动隔膜朝相反方向运动，从而使两个隔膜连续同步地往复运动。 在图示中压缩空气由进入配气阀，使膜片向右运动，则室的吸力使介质由入口流入，推动球阀进入室，球阀则因吸入而闭锁；室中的介质则被挤压，推开球阀由出口流出，同时使球阀闭锁，防流，就这样循环往复使介质不断从入口处吸入，出口处排出。

卫生级气动隔膜泵特点

1、不需灌引水．吸程高达5m．扬程达70m．出口压力≥6bar。

2、流动宽敞，通过性能好．允许通过最大颗粒直径达10mm。抽送泥浆、杂质时，对泵磨损甚微；

3、扬程、流量可通过气阀开度实现无级调节(气压调节在1～7bar之间)：

4、气动卫生泵无旋转部件，没有轴封，隔膜把抽送的介质与泵的运动部件、工件介质完全隔开，所输送的介质不会向外泄漏。所以抽送有毒、易挥发或腐蚀性介质时，不会造成环境污染和危害人身安全；

5、不必用电．在易燃、易爆场所使用安全可靠；

6、可以浸没在介质中工作；

7、使用方便、工作可靠、开停只需简单地打开和关闭气体阀门．即使由于意外情况而长时间无介质运行或突然停机泵也不会因此而损坏．一旦超负荷，泵会自动停机，具有自我保护性能，当负荷恢复正常后，又能自动启动运行；

8、结构简单、易损件少，该泵结构简单，安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动部件，不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降；

9、可输送较粘的液体(粘度在1万厘泊以下)；

10、不锈钢卫生泵无须用油润滑，即使空转．对泵也无任何影响，这是该泵最大特点。
