FEBOK INDUSTRIAL GROUP 美国费博克工业集团旋进旋涡流量计是集流量、温度、压力检测功能于一体，并能进行温度、压力、压缩因子自动补偿，是石油、化工、电力、冶金等行业用于气体计量的理想仪表。AL-LUX旋进旋涡流量计可广泛应···

产品特点：

立即咨询咨询热线：17750010617

旋进旋涡流量计

产品简介

/ product introduction

1、产品概述

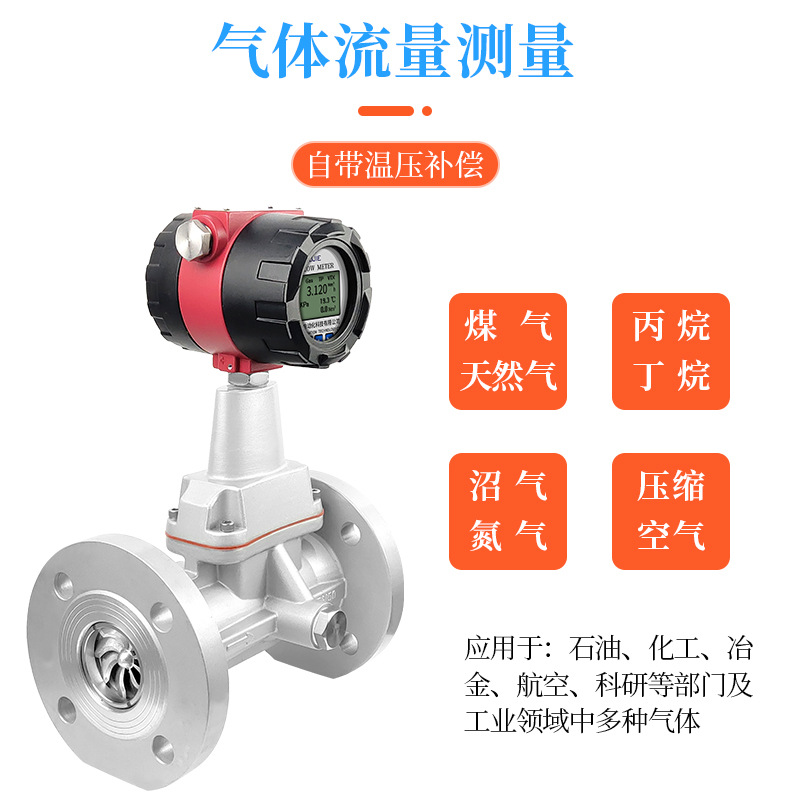

FEBOK INDUSTRIAL GROUP 美国费博克工业集团旋进旋涡流量计是集流量、温度、压力检测功能于一体，并能进行温度、压力、压缩因子自动补偿，是石油、化工、电力、冶金等行业用于气体计量的理想仪表。AL-LUX旋进旋涡流量计可广泛应用于石油、化工、电力、冶金、城市供气等行业测量各种气体流量，是目前油田和城市天然气输配计量和贸易计量的常用产品。
2、工作原理

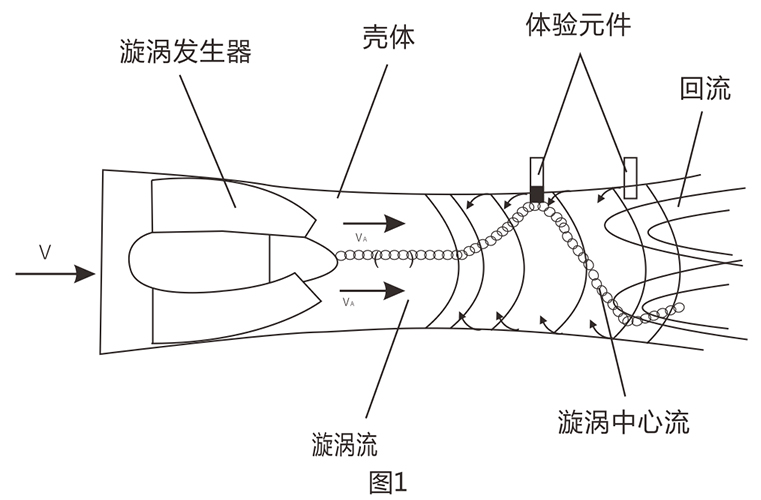

流量传感器的流通剖面类似文丘利管的型线。在入口侧安放一组螺旋型导流叶片，当流体进入流量传感器时，导流叶片迫使流体产生剧烈的旋涡流。当流体进入扩散段时，旋涡流受到回流的作用，开始作二次旋转，形成陀螺式的涡流进动现象。该进动频率与流量大小成正比，不受流体物理性质和密度的影响，检测元件测得流体二次旋转进动频率就能在较宽的流量范围内获得良好的线性度。信号经前置放大器放大、滤波、整形转换为与流速成正比的脉冲信号，然后再与温度、压力等检测信号一起被送往微处理器进行积算处理并在液晶显示屏上显示出测量结果(瞬时流量、累积流量及温度、压力数据)。

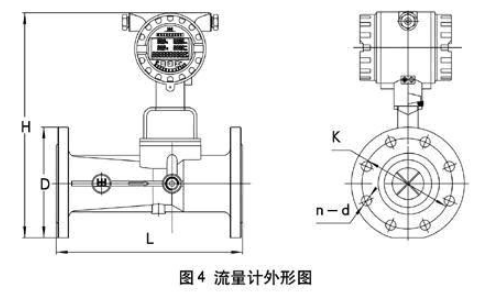

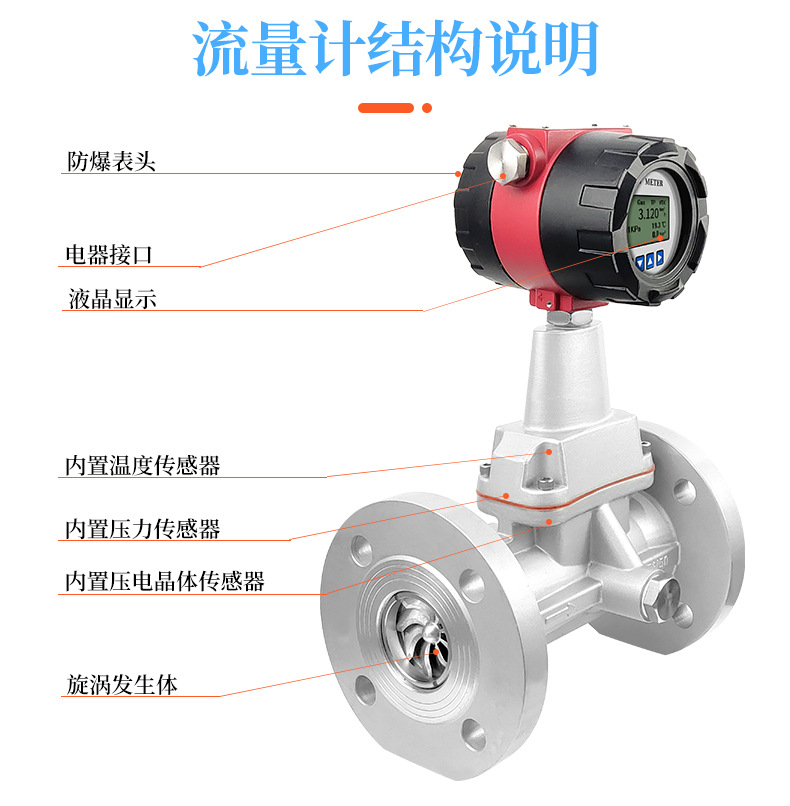

流量计结构

流量计由以下七个基本部件组成如：

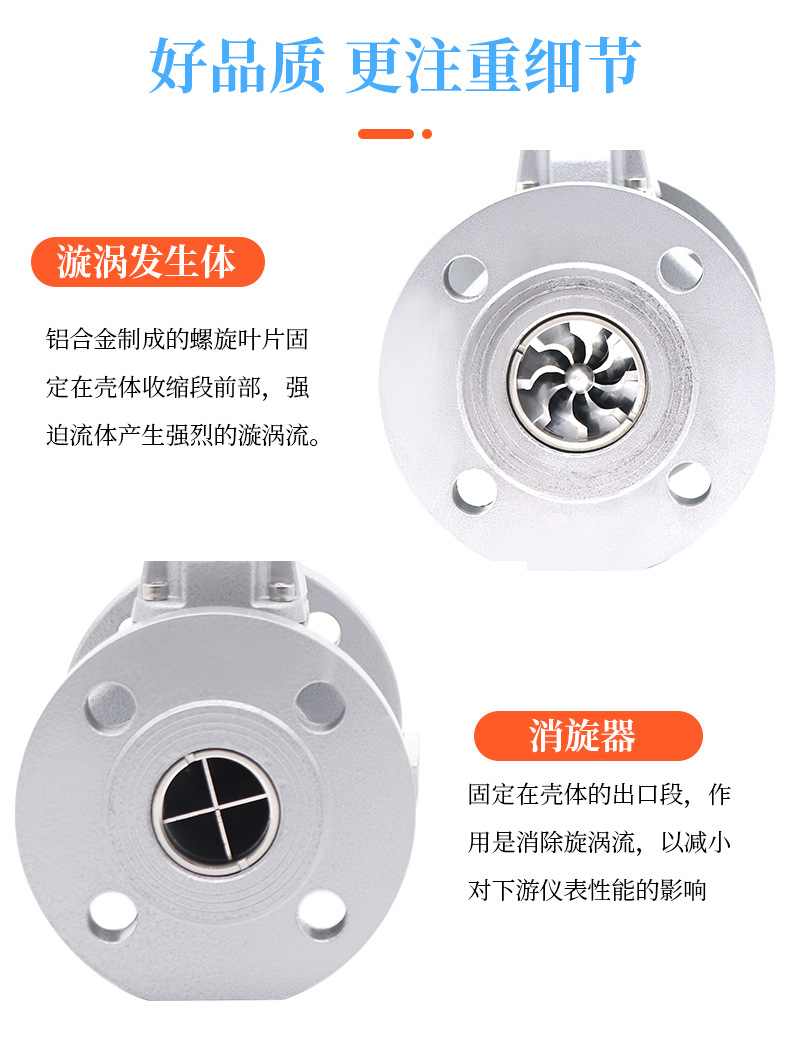

1.旋涡发生体

用铝合金制成,具有一定角度的螺旋叶片,它固定在壳体收缩段前部,强迫流体产生强烈的旋涡流。

2.壳体

本身带有法兰,并有一定形状的流体通道,根据不同的工作压力,壳体材料可采用铸铝合金或不锈钢。3.智能流量积算仪

由温度、压力检测模拟通道,流量检测数字通道以及微处理单元,液晶驱动电路和其他辅助电路组成,并配有外输出信号接口,流量积算仪由温度赫压力检测模拟通道、流量传感通道,以及微处理单元组成并配有外输出信号接口,输出各种信号,流量计中微处理器按照气态方程进行温压补偿,并自动进行压缩因子修正,气态方程如下:

产品特点

/ product characteristic

●无机械可动部件，不易腐蚀，稳定可靠，寿命长，长期运行无须特殊维护；

●内置式压力、温度、流量传感器，安全性能高,结构紧凑，外形美观；

●就地显示温度、压力、瞬时流量和累积流量；

●采用16位电脑芯片，集成度高，体积小，性能好，整机功能强；

●采用双检测技术可有效地提高检测信号强度，并抑制由管线振动引起的干扰；

●采用FEBOK的智能抗震技术，有效的抑制了震动和压力波动造成的干扰信号；

●采用EEPROM技术，参数设置方便，可长期保存，并可保存长达一年的历史数据；
●采用汉字点阵显示屏，显示位数多，读数直观方便，可直接显示工作状态下的体积流量、标准状态下的体积流量、总量，以及介质压力、温度等参数；

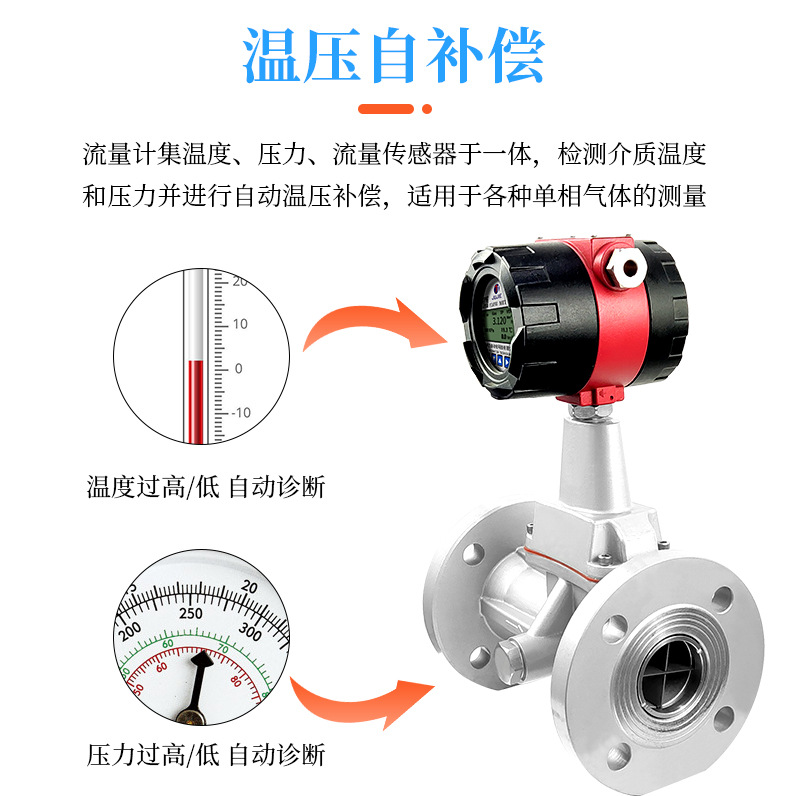

●流量计集流量探头、微处理器、压力、温度传感器于一体, 采取内置式组合,使结构更加紧凑，可直接测量流体的流量、压力和温度，并自动实时跟踪补偿和压缩因子修正；

●转换器可输出频率脉冲、4～20mA模拟信号，并具有RS485接口，可直接与微机联网，传输距离可达1.2km；

●多物理量参数报警输出，可由用户任选其中之一；

●表头可180度随意旋转，安装使用简单方便；

●配合本公司的FM型数据采集器，可通过因特网或者电话网络进行远程数据传输；

●压力、温度信号为传感器输入方式，互换性强；

●整机功耗低，可用内电池供电，也可外接电源。
