插入式电磁流量计

传感器实际上是一种液体流速测量仪表。它是应用法拉第感应定律的原理制成的流速测量仪表。图1 是插入型流量计基本工作原理的示意图。用长杆将小的电磁流量传感器插入到被测量管道中规定位置，导电流体垂直流过传感器工作磁场时（转换器向传感器提供励磁电流时，在励磁线圈构成的励磁系统中产生工作磁场），相当导体在磁场中作切割磁力线运动。根据法拉第感应定律，在导体的两端产生感应电动势。感应电动势由接触流体的一对电极来检测。电动势的大小与磁感应强度B、两极间距离L 和流体的平均流速呈正比。即 E=B·L·V(伏)

式中：E——感应电动势，V； B——磁场强度，T； L——两电极间距离，m；

V——流过传感器的流速（亦即代表被测管道规定插入点的质点流速），m/s

K——系数。

3、电路工作原理

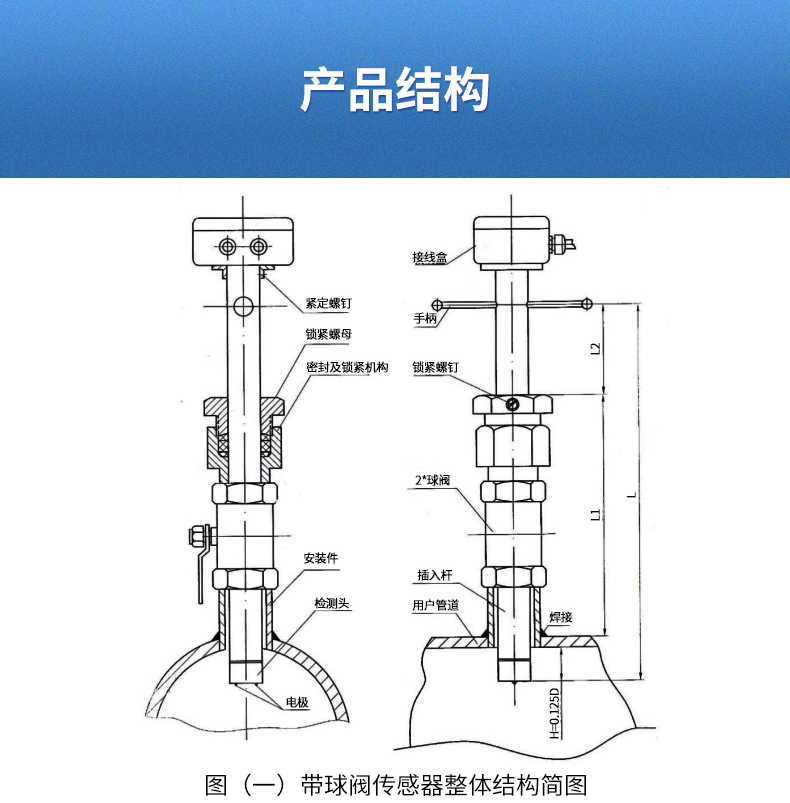

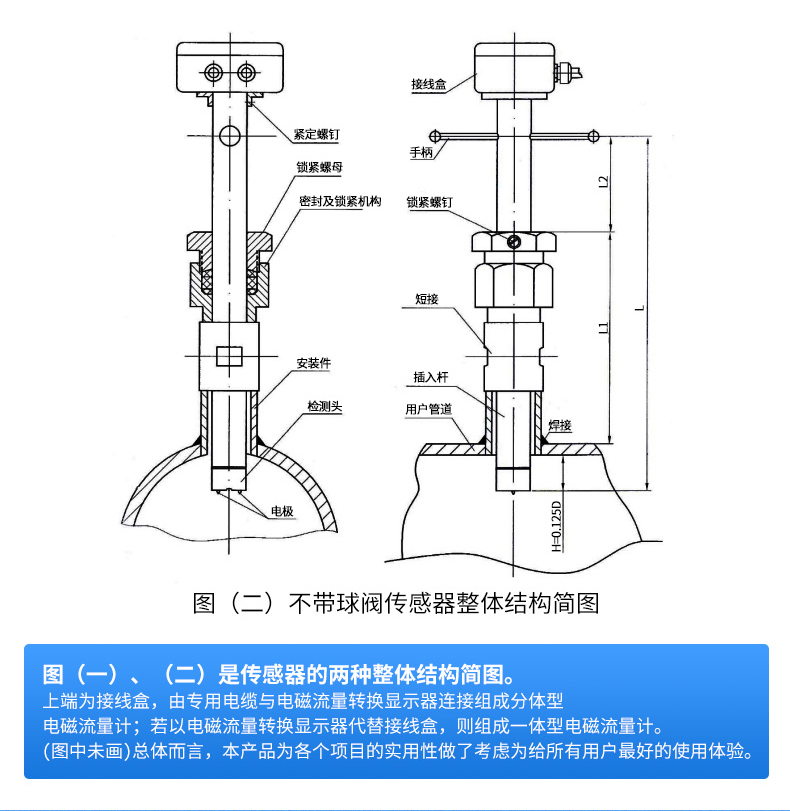

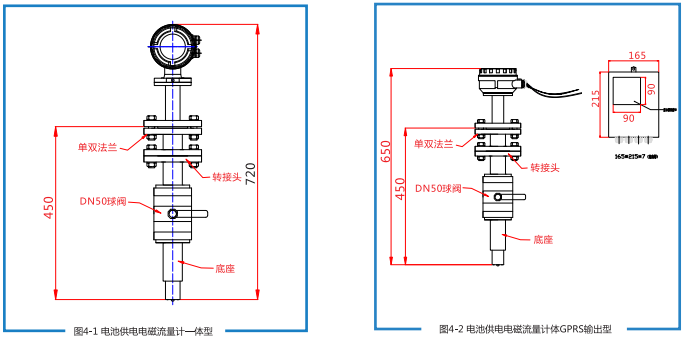

4、结构组成

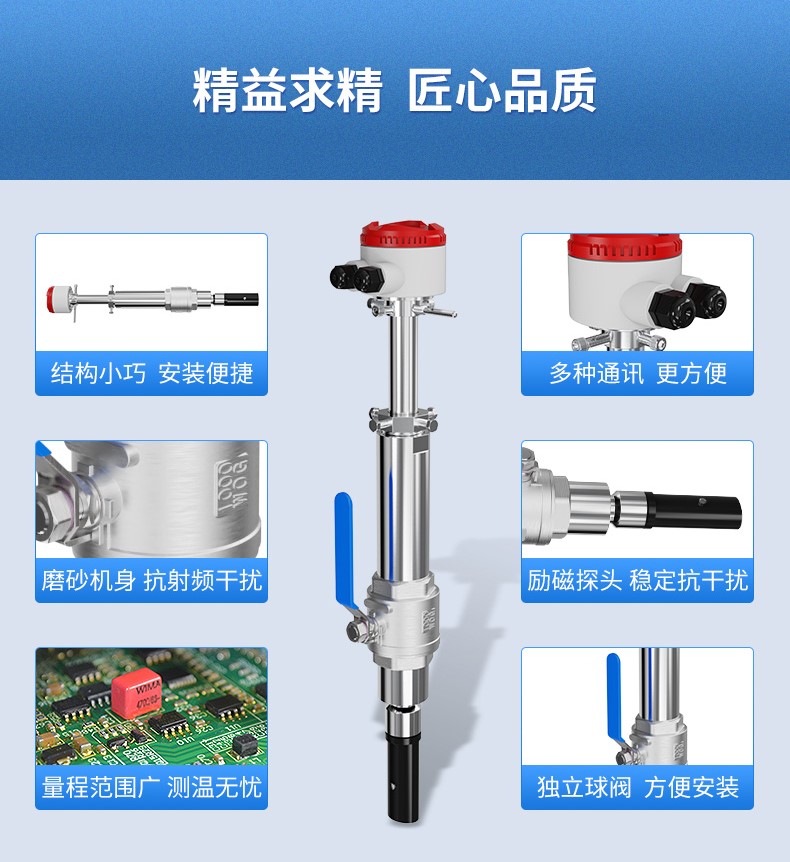

产品特点

 /  product characteristic

●插入式电磁流量计在管道流量检测中，安装简单，可不断流，现场可带压开孔，具有绝对的安装优势与价格优势。特别 适用于供排水管道的流量测量；

●通用性广，互换性强。一种型号就可适用于各种规格管道的流体测量要求。可与任何标准二次仪表连接；

●正反流向计算功能。用户可选择正向计量或反向计量（出厂为正向计量）；

●上下限报警。用户可根据需要设定上下限瞬时流量，当流量超过上限或下限设定值时可配蜂鸣器报警或继电器输出（用 户可选）；

●空管报警。在工作状态下，当流量计测量管内空管，瞬时流量为零，右上角显示报警；

●断电保护，流量计的运算结果和用户设定的参数在断电后不会丢失，EEPROM可保存设定参数和累积值；

●小信号切除功能，从而切除干扰小信号；

●转换器和传感器具有多种防护等级及安装方式，有适用于潜水安装的IP68。

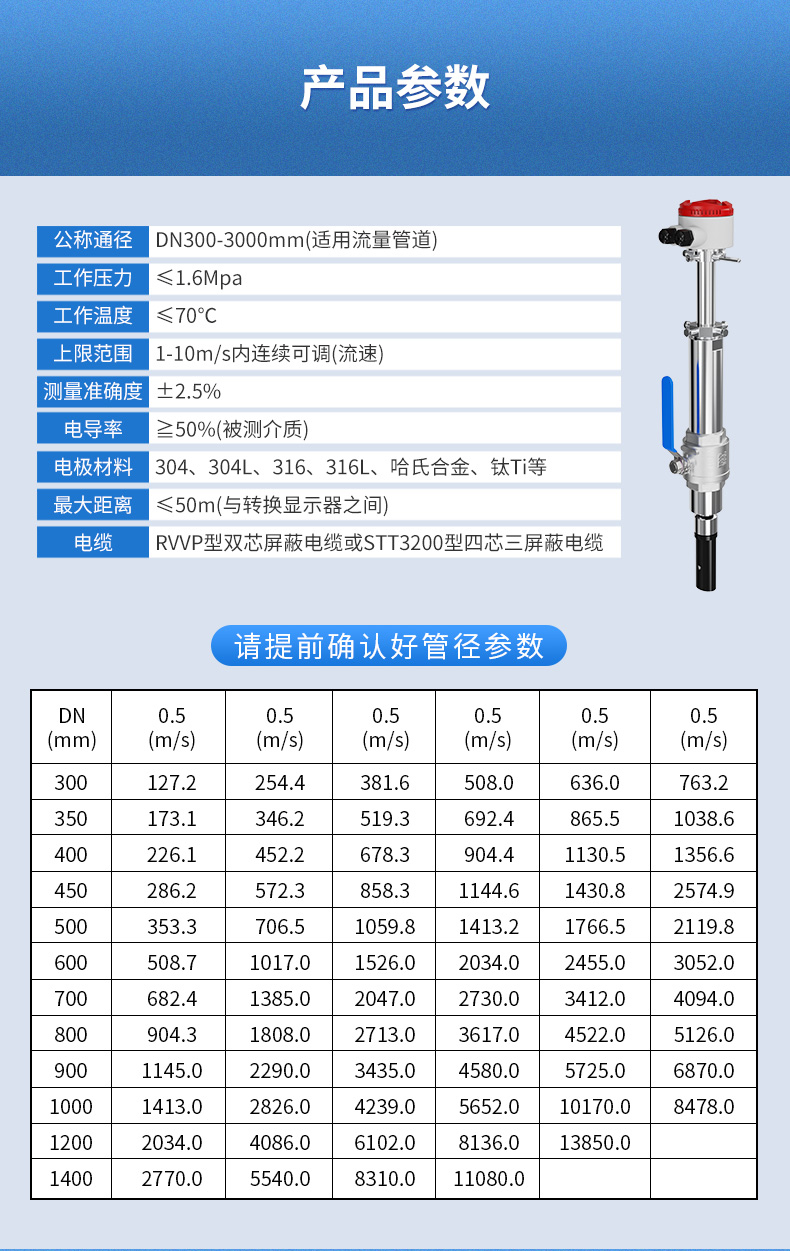

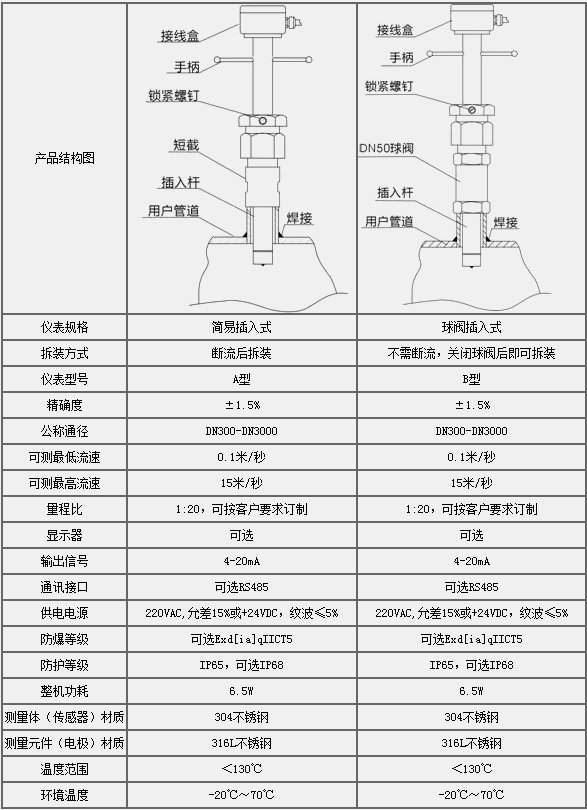

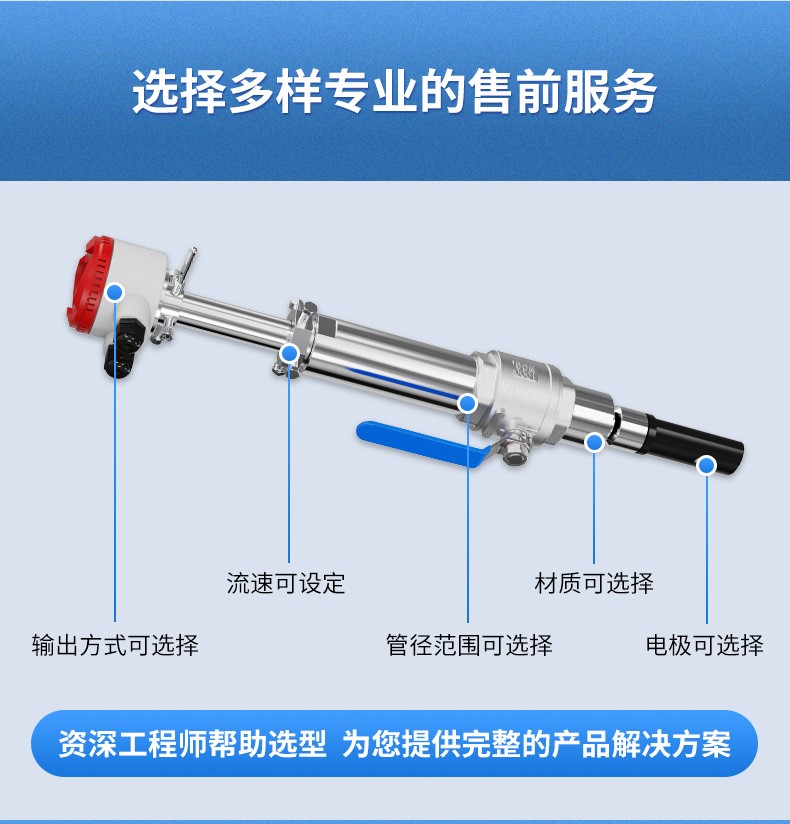

一、插入式电磁流量计选型型谱


二、插入式电磁流量计安装要求

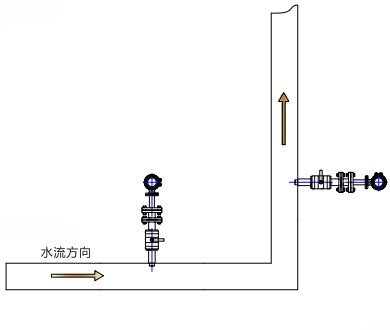

1、安装位置要求

①选择介质满管位置；

②电极连线垂直水流方向；

③在水平管道上安装时，垂直向上安装或者垂直＜45°安装；

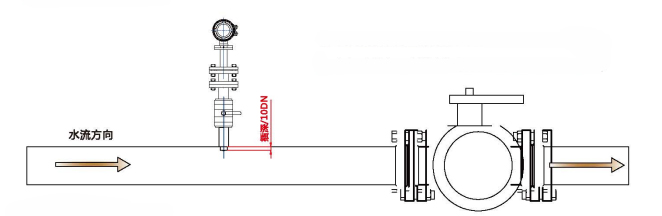

2、附近有阀门安装要求

①阀门离仪表附近情况下，尽量安装在仪表后侧；

②阀门安装在仪表前端的情况下，尽量离流量计＞20D

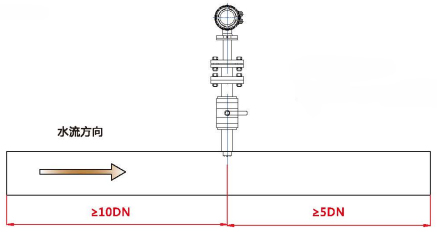

3、直管段要求

上游10倍口径直管段，下游5倍口径直管段，可正常测量。

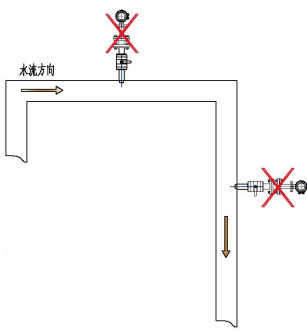

4、插入式电磁流量计错误安装
