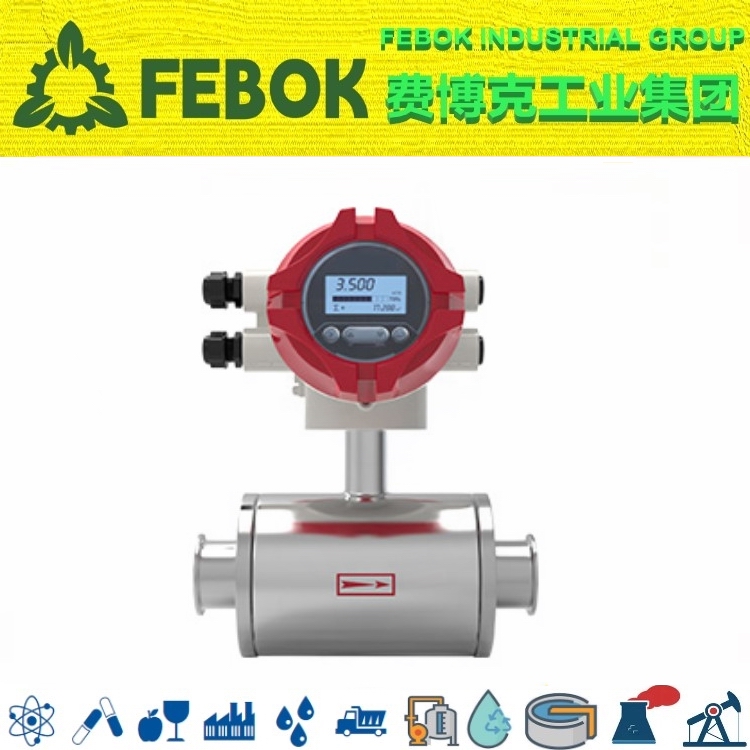

卫生级卡箍电磁流量计

FEBOK INDUSTRIAL GROUP 美国费博克工业集团产品概述

卫生型电磁流量计采用了新型的卫生型衬里材料和衬里工艺，符合食品行业的卫生要求，同时采用了不锈钢外壳及不锈钢卡箍连接，方便电磁流量计的快速拆卸、清洗，使电磁流量计在使用过程中不易被污染，且能有效防止测量流体残余物在测量管中的堆积，可广泛应用于矿泉水、酱油、果酱、啤酒、果汁、米酒、牛奶等食品的生产制造过程及卫生、化工等领域。

★采用新型的卫生型衬里材料，防止了测量介质残余物在测量管中的堆积。★测量管无阻碍活动部件、无压损、直管段要求较低。

★传感器采用新—代专用优质衬里技术，并使用特殊的镜面抛光PFA衬里。★智能转换器可同时显示体积流量百分比、瞬时流量、累积流量等测量数据。★采用快速连接方案，电磁流量计便于拆卸、维护和清洗。

★智能转换器采用液晶背光LED显示器，即使在强光下或夜晚也能清晰读数。

★通过红外线触摸按键设定参数，在恶劣的环境下不打开转换器的盖板也可以安全的进行设定。★转换器具有自诊断报警、空负载检测报警、流量上下限报警及两极流量值报警输出等功能。

产品特点

★高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂。

★具有RS485、RS232、Hart和Modbus等数字通讯信号输出。

测量原理

电磁流量计是运用法拉弟电磁感应定律原理，即导电物体在磁场中作切割磁电线运动时，导体中产生感应电动势。

其感应电动势E为:E=KBdV流量Q为:Q=3600xV×S式中:K—仪表系数

B—磁感应强度(T)d—电极间距(m)

V—流体平均流速(m/s)S—导管内截面积(m2)

测显流量时，导电性液体以流速V流过垂直于流动方向的磁场，导电性液体的流动感应出一个与平均流速成正比的电压，其感应电压信号通过与液体直接接触的电极检出。对于同—流量计S、B、d为常量，所以流量与感应电动势E(或流速V)的大小成正比。

基本参数

公称通径:DN10-DN300mm

精确度:示值的±0.5%,可选示值的±0.3%或±0.2%

介质温度:分体型-10℃~+180C;一体型-10°℃~ +80°C环境温度:-25℃~+60°℃

介质电导率:大于20us/cm衬里:PTFA

电极材料:含钼不锈钢、哈氏合金B、哈氏合金C、钛、钮、铂、依合金电极形式:三电极结构、刮刀电极结构、可拆卸电极结构

安装:—体型、分体型

外壳防护等级:传感器IP65、IP68可选(IP65∶尘密、防喷水IP68:尘密、可长期工作在水下。）转换器IP67 (IP67∶尘密、可短时间浸水)防爆标志:防爆型传感器的防爆等级为ExmllT4、ExmdllBT4
