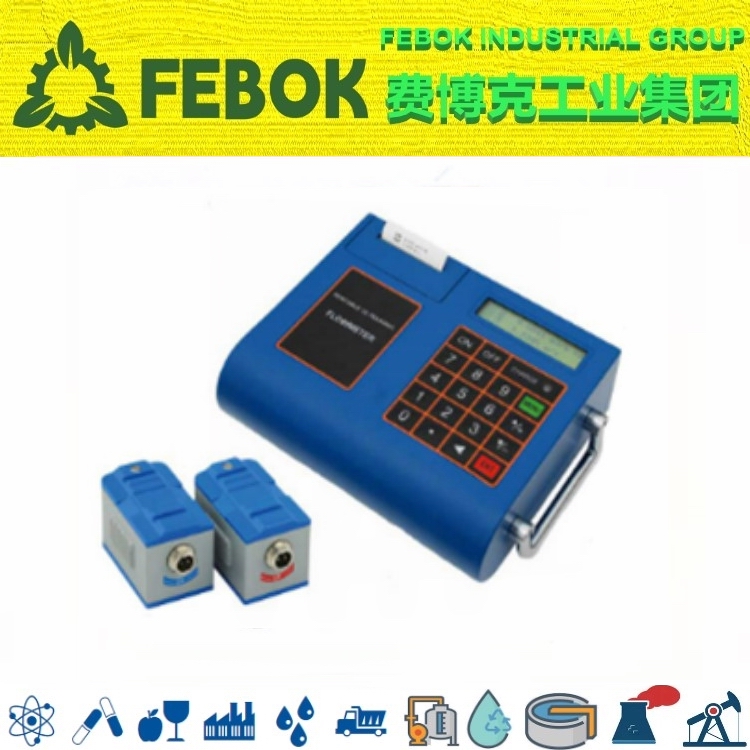

便携式超声波流量计

一、产品概述

便携式超声波流量计用于测量各种能够传导超声波的单一均匀的液体的流量及热量。便携式超声波流量计采用非接触测量方式，测量范围大，没有活动机械部件，不受系统的压力和恶劣环境的影响，已成功应用于水、纯水、海水、污水、化工液体、江河水、燃料油等流体的计量工作中。便携式超声波流量计实现了液体流量的非接触式测量。将传感器安装在管道外壁，即可完成对流量的测量，方便准确。内置打印机和SD卡存储器，可即时或定时打印设定的测量值。 广泛应用于自来水、供暖、水利、冶金、化工、机械、能源等行业。可以用做生产监测、流量校验、临时检测、流量巡查、水表衡调试、热网平衡调试、节能监测，是流量及时检测必备的工具仪表。

二、工作原理

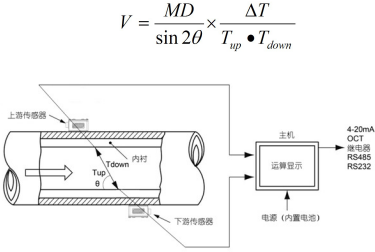

当超声波束在液体中传播时，液体的流动将使传播时间产生微小变化，其传播时间的变化正比于液体的流速。零流量时，两个传感器发射和接收声波所需的时间完全相同（唯一可实际测量零流量的技术），液体流动时，逆流方向的声波传输时间大于顺流方向的声波传输时间。

其关系符合下面表达式：

其中：

θ：束与液体流动方向的夹角                M ：声束在液体中的直线传播次数

D：管道内径                              Tup：声束在正方向上的传播时间

Tdown：声束在逆方向上的传播时间          ΔT=Tup-Tdown

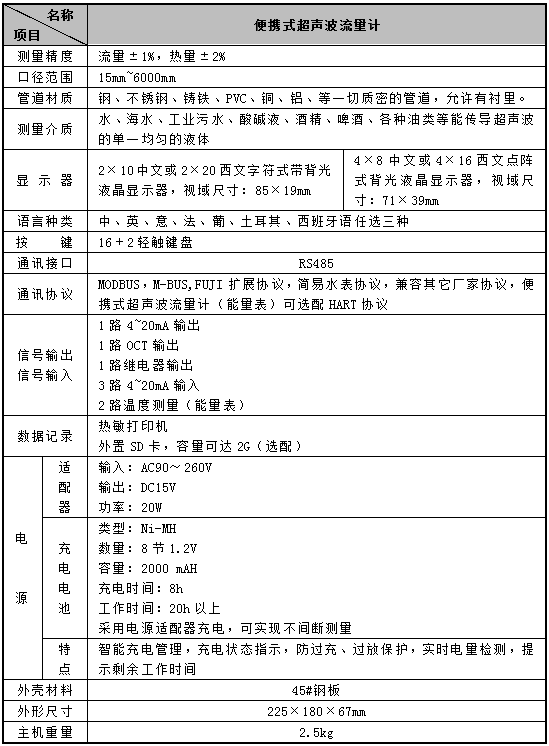

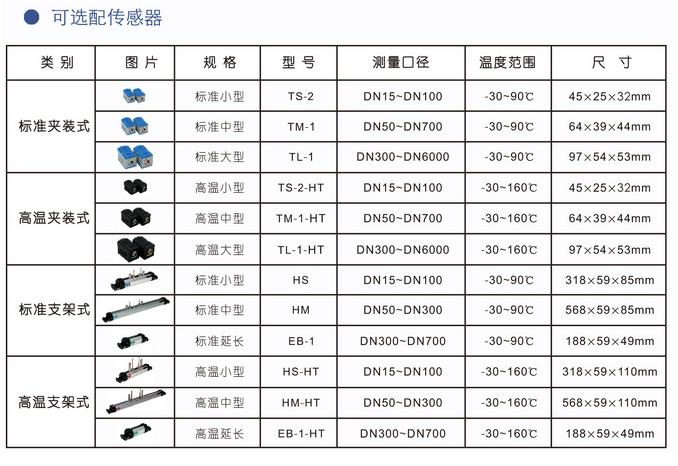

●测量精度：优于1%；

●重 复 性：优于0.2%；

●工作电源：220VAC标配或是110VAC选配；

●电池：内置镍氢充电电池可连续工作24小时；

●安装方式：外缚式传感器的安装简单容易，操作简单、方便；

●显示：2行汉字同屏显示瞬时、累积流量、信号状态等；

●通讯协议：MODBUS协议，兼容国内其它厂家同类产品通讯协议；

●打印输出：内置热敏一体式打印机，实现及时或定时打印；

●其它功能：自诊断，提示当前工作状态是否正常。

一、便携式超声波流量计外形

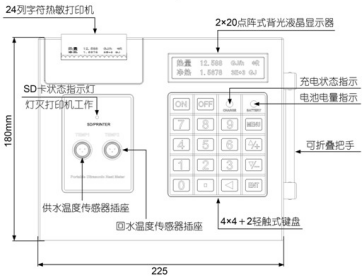

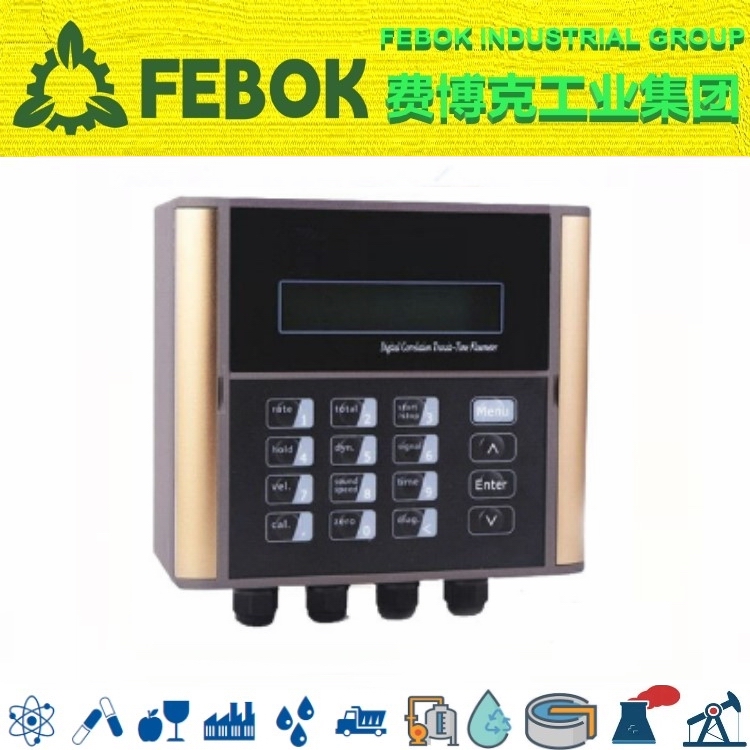

1、正面视图

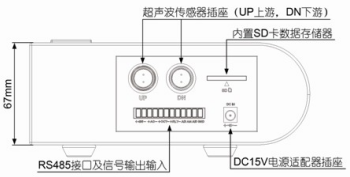

2、侧视图
