进口椭圆齿轮流量计
产品型号：
产品描述：
FEBOK INDUSTRIAL GROUP 美国费博克工业集团产品概述 / product introduction椭圆齿轮流量计（又称排量流量计，齿轮流量计），属于容积式流量计一种，在流量仪表中是精度较高的一类。它利用机械测量元件把流体···
产品特点：
立即咨询咨询热线：17750010617

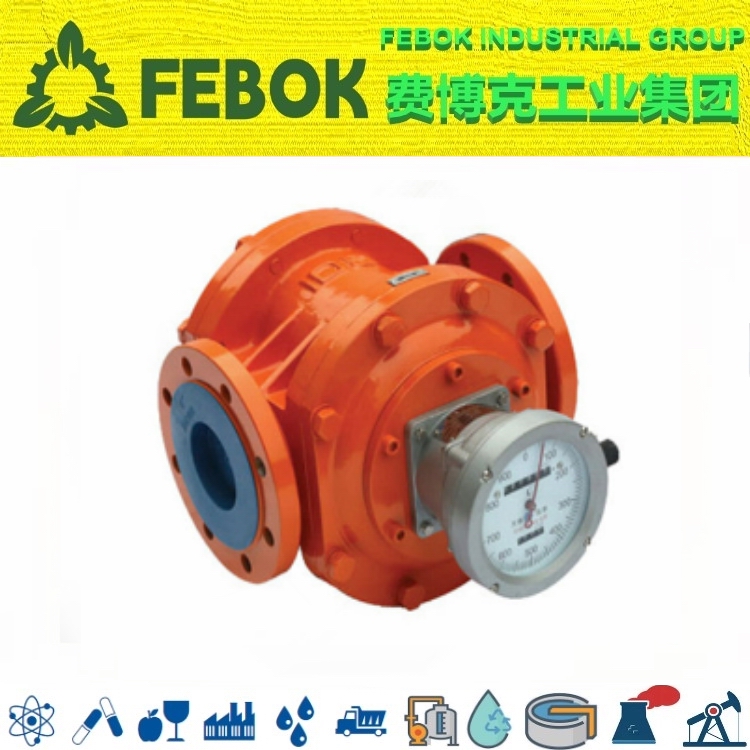

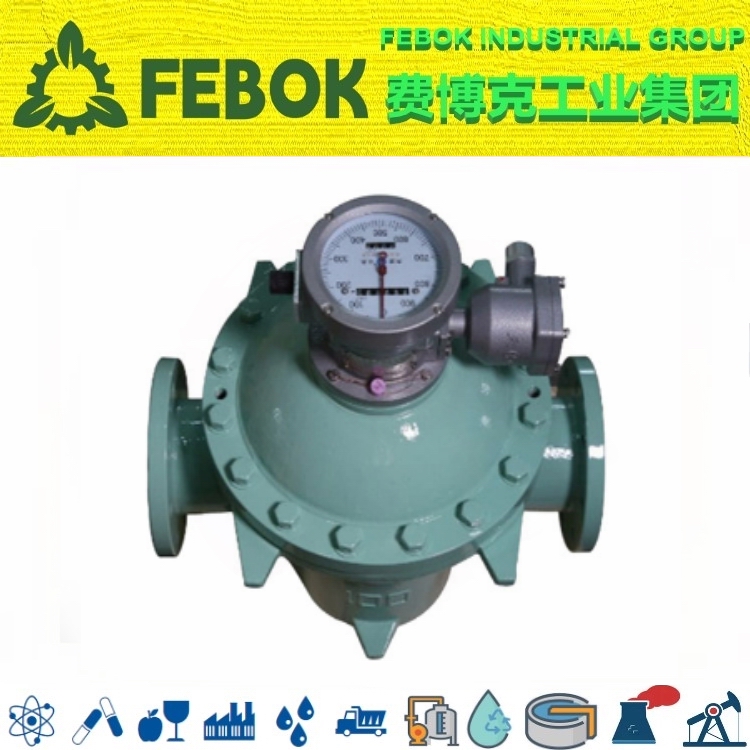

椭圆齿轮流量计
产品概述
/ product introduction
FEBOK INDUSTRIAL GROUP 美国费博克工业集团 椭圆齿轮流量计（又称排量流量计，齿轮流量计），属于容积式流量计一种，在流量仪表中是精度较高的一类。它利用机械测量元件把流体连续不断地分割成单个已知的体积部分，根据计量室逐次、重复地充满和排放该体积部分流体的次数来测量流量体积总量。椭圆齿轮流量计可以选用不同的材料（铸铁、铸钢、304不锈钢、316不锈钢）制造，适用于化工、石油、医药、电力、船舶、燃油、冶金和食品等工业部门的流量计量工作。特别适合于重油、聚乙烯醇、树脂、润滑油、原油、机油、柴油等粘度较高介质的流量测量。
产品简介
/ product introduction椭圆齿轮流量计（又称排量流量计，齿轮流量计），属于容积式流量计一种，在流量仪表中是精度较高的一类。它利用机械测量元件把流体连续不断地分割成单个已知的体积部分，根据计量室逐次、重复地充满和排放该体积部分流体的次数来测量流量体积总量。AL-LC椭圆齿轮流量计可以选用不同的材料（铸铁、铸钢、304不锈钢、316不锈钢）制造，适用于化工、石油、医药、电力、船舶、燃油、冶金和食品等工业部门的流量计量工作。特别适合于重油、聚乙烯醇、树脂、润滑油、原油、机油、柴油等粘度较高介质的流量测量。
产品特点
/ product characteristic●测量精度高、流量范围宽、重复性好；
●机构简单、坚固、运行可靠；
●所有零件表面均经精密加工而成，无铸造表面，表面光洁美观；
●所有零件表面均经精密加工而成，无铸造表面，表面光洁美观；
●无须专业人员即可现场拆卸再装，且再装后，不改变原有计量精度；
●采用防水设计，特别适合于测量粘度较高的介质，而且对被测量液体粘度的变化不敏感；
●现场可显示累积流量、瞬时流量、单次流量等；
●安装容易。流量计前后不需直管段，即使流量计靠近阀门、弯管、缩管、扩大管，也无需加装直管段；
●ALLC-a型铸铁椭圆齿轮流量计，广泛用于各种油品及对铸铁不腐蚀液体介质的计量 ；
●ALLC-e型铸钢椭圆齿轮流量计，用于高压、低腐蚀性介质的计量 ；
●ALLC-b型广泛用于有较强腐蚀性液体介质，如酸、碱、盐及有机化合物等的计量 。
技术参数
/ technical parameters| 型号 | LC-a铸铁 | LC-e铸钢 | LC-b不锈钢 | ||||
| 公称压力Mpa | 1.0 1.6 | 2.5 4.0 6.4 | 1.0 1.6 | ||||
| 被测液体粘度 | 2 ~200 Mpa.s | ||||||
| 被测液体温度 | -20℃～+100℃ | ||||||
| 流 量 范 围 m3/h | |||||||
| 型号 | LC-a铸铁 | LLC-e铸钢 | LC-b不锈钢 | ||||
| 精度等级 | |||||||
| 公称口径 | 0.5 | 0.2 | 0.5 | 0.2 | 0.5 | 0.2 | |
| （mm） | |||||||
| 10 | 0.04～0.4 | 0.1～0.4 | 0.04～0.4 | 0.1～0.4 | 0.1～0.5 | 0.1～0.5 | |
| 15 | 0.25～1.5 | 0.3～1.5 | 0.25～1.5 | 0.3～1.5 | 0.3～1.5 | 0.3～1.5 | |
| 20 | 0.5～3 | 0.6～3 | 0.5～3 | 0.6～3 | 0.6～3 | 0.6～3 | |
| 25 | 1～6 | 1.2～6 | 1～6 | 1.2～6 | 1.2～6 | 1.2～6 | |
| 40 | 2.5～15 | 3～15 | 2.5～15 | 3～15 | 3～15 | 3～15 | |
| 50 | 4～24 | 4.8～24 | 4～24 | 4.8～24 | 4.8～24 | 4.8～24 | |
| 65 | 5～40 | 8～40 | 5～40 | 8～40 | 8～40 | 8～40 | |
| 80 | 10～60 | 12～60 | 10～60 | 12～60 | 12～60 | 12～60 | |
| 100 | 16～100 | 20～100 | 16～100 | 20～100 | 20～100 | 20～100 | |
| 150 | 32～190 | 38～190 | 32～190 | 38～190 | 38～190 | 38～190 | |
| 200 | 34～340 | 68～340 | 34～340 | 68～340 | 68～340 | 68～340 | |
产品选型
/ product selection1、选型表
| 类型代号 | 专用标志 | 材料标志 | 公称通径 | 公称压力 | /计数器 | 发信器 | 精度 | 说明 |
| AL-LC- | 椭圆齿轮流量计 | |||||||
| H | 焊接式钢质流量计 | |||||||
| U | 保温夹套式流量计 | |||||||
| N | 高粘度液体流量计 | |||||||
| SP | 食品用流量计 | |||||||
| T | 高温流量计 | |||||||
| Q | 计量汽油用流量计 | |||||||
| A | 铸铁材质 | |||||||
| E | 铸钢材质 | |||||||
| B | 不锈钢材质 | |||||||
| 10 | 公称通径为10mm | |||||||
| 15 | 公称通径为15mm | |||||||
| 200 | 公称通径为200mm | |||||||
| 1 | 1.0MPa | |||||||
| 2 | 1.6MPa | |||||||
| 3 | 2.5MPa | |||||||
| 4 | 4.0MPa | |||||||
| 6 | 6.3MPa | |||||||
| A A1 | 用于DN40以下，A1可带发信器 | |||||||
| J1 | 用于DN50以上，可带发信器 | |||||||
| A5 A6 | A5单指针字轮显示 | |||||||
| A6指针轮回零 | ||||||||
| GF-Ⅰ | 12V三线制光电发信器 | |||||||
| GF-Ⅱ | 24V三线制光电发信器 | |||||||
| MF | 4~20mA输出发信器 | |||||||
| J | 0.2级精度 | |||||||
2、安装指南
按照要求正确安装后的椭圆齿轮流量计，使用时即可保证足够的精度，通常累计值的精度可达0.5级，是一种较为准确的流量计量仪表。但是，如果使用时被测介质的流量过小，仪表的泄漏误差的影响就会突出，不能再保证足够的测量精度。因此，不同型号规格的椭圆齿轮流量计对最小使用流量有一允许值，只有当实际被测流量大于该下限流量允许值时，测量精度才能得到保证。
其次，使用椭圆齿轮流量计要注意被测介质的温度不能过高，否则不仅会增加测量误差，而且有使齿轮发生卡死的可能。为此，椭圆齿轮流量计在仪表所规定的使用温度范围内使用。长期使用后的椭圆齿轮流量计，其内部的齿轮会被腐蚀和磨损，从而影响测量精度。因此，要经常注意观察，并定期拆下进行检查，若条件允许最好定期进行标定。
