强制循环泵

介绍Introduction

概述

　　1、适用范围：FEBOK INDUSTRIAL GROUP 费博克工业集团强制循环泵现已用于：隔膜法烧碱、磷酸、真空制盐、乳酸钙、氧化铝、氯化钙、氯化铵、氯酸钠、制糖、熔盐、造纸、废水等行业的蒸发、浓缩、冷却，为提高设备生产能力，增加换热器的传热系数作强制循环用。

　　2、强制循环泵分为：立式、卧式,直联传动、皮带传动、液力偶合、W向节传动。

　　3、密封结构：组合式机械密封、填料密封。

　　4、过流部件材料：

　　泵体、叶轮、后盖、轴封箱、轴套、轴保护套、节流环、叶轮罩等过流件主要材料采用1Ci13Ni9Ti、316、316L、ZG20#、C4钢、CD4MCu、蒙乃尔合金、哈氏C-276、904L、钛合金、耐热耐磨钢等材料供不同的工况条件选用。

蒸发强制循环泵用途描述

该系列轴流泵可广泛用于化工、有色金属、制盐、轻工等行业的蒸发、结晶、化学反应等工艺过程，其典型应用范围如下:

磷肥厂:湿法磷酸浓缩器、磷铵料浆浓缩器介质的强制循环。

拜尔法氧化铝厂:铝酸钠液蒸发器介质的强制循环。

隔膜法烧碱厂:含NaCl的烧碱液蒸发器介质的强制循环。

真空制盐:NaCI蒸发结晶器介质的强制循环泵。

芒硝厂:Na2SO4蒸发器介质的强制循环泵。

湿法冶金厂:硫酸铜、硫酸镍等蒸发结晶器介质的强制循环。

炼碱厂:氯化铵工序冷析结晶器，盐析结晶器氨母液的强制循环。

纯碱厂:蒸铵废液回收工序，CaCl2蒸发器介质的强制循环。

造纸厂:黑夜浓缩器介质的强制循环。

电厂:烟气脱硫、焦化厂和化纤厂硫酸铵蒸发结晶器介质的强制循环。

轻工行业:酒精浓缩、柠檬酸蒸发、糖业蒸发等工位介质的强制循环。

强制循环泵结构说明

　　美国CHAVEZ查韦斯的强制循环泵为悬臂式结构，卧式安装，部分规格消化吸收了国外XJ产品的特点，因而具有下列特点：

　　1、慢速型：符合结晶工艺要求，运行平稳。

　　2、水力性能优异，同型号Ⅲ型效率比Ⅱ型效率提高5%，有效区宽，抗汽蚀性能好。

　　3、轴封结构充分考虑用户要求：

　　组合式机械密封：摩擦付材料采用高性能耐磨材料，使用寿命长，采用组合式密封检修容易。

　　填料密封：有单填料箱和双填料箱二种，考虑到蒸发器情况，本公司特为用户设计在蒸发器物料不卸除情况下可更换填料，无论机械密封还是填料密封均可与付叶轮配合设置。

　　4、泵进出口方向改变容易：用户只需要将叶轮反装，同时改变泵转向、泵进出口方向即可改变。

　　5、可靠性高：轴悬臂端设导流气室，减少轴挠度。

　　6、水冷式轴承座：两端轴承处有水冷夹套，用稀油润滑，使用寿命长。

　　7、Ⅲ叶轮具有优良的抗汽蚀性能，在J对压力0.05MPa下也能正常运行。

性能范围

　　流量：100-23000m3/h　扬程：1-7M

　　工作压力：≤0.6MPa

　　工作温度：≤480℃

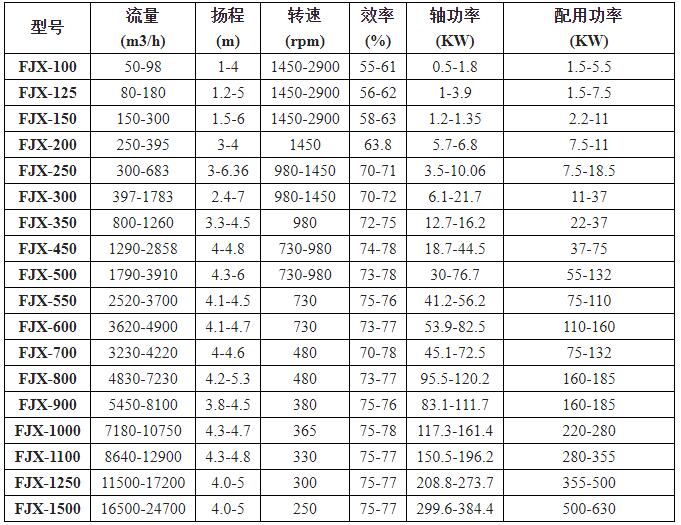

强制循环泵,轴流泵，蒸发循环泵性能参数
