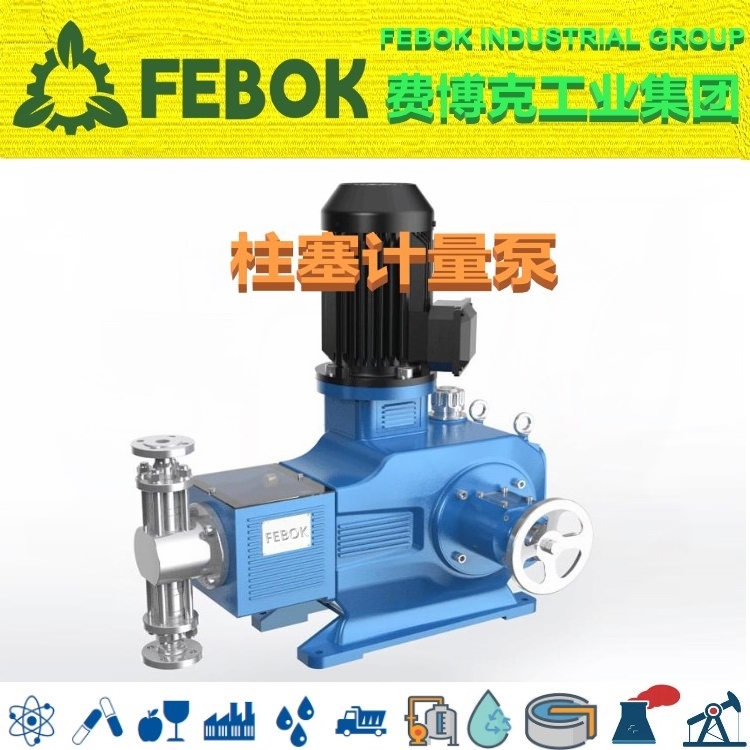

柱塞计量泵

柱塞计量泵

1.柱塞直径可制的很小，但不宜过大，-般D=3- 200mm。

2.柱塞泵使用的排出压力范围较广泛，且宜制成高压泵。

3.能输送高粘度介质，不推荐适用在输送腐蚀性浆料及危险性化学品。

4.轴封为填料密封，有泄漏，需周期性调节填料，填料与柱塞是一对易损件。

5.流量在10%一100%的范围内，计量精度可达土1%，压力最大可达80MPa,出口压力变化时，流量几乎不变。

6.无安全泄放装置，  建议在泵的出口管路上安装安全阀。

7.结构简单，维护方便，性价比好。

8.FEBOK INDUSTRIAL GROUP 费博克工业集团所有柱塞计量泵均可通过调节冲程长度(装冲程调节器可实现自动调节)和改变电机频率来控制流量，可实现远程控制。

概述

 一、柱塞式计量泵产品介绍：

流量范围: 0-470L/H

压力范围: 0-50MPa

电机功率: 0.55KW, 0.75KW, 220V / 380V / 400V, 50/60Hz

驱动系统: 两相.三相标准电机或防爆电机

流量控制: 手动控制, 自动控制

防护等级: IP55,IP54 材料

泵头: SUS304, SUS316,SUS304+PTFE,SUS316+PTFE

隔膜: PTFE

单向阀: SUS304, SUS316, PVC, PTEF

阀球: 氧化锆, SUS304, SUS316, 陶瓷, 二氧化硅

二、柱塞式计量泵的特点和应用领域：

   中机座柱塞式计量泵因其结构简单和耐高温高压等优点而被应用于石油化工领域。针对高粘度介质在高压力工况下普通柱塞泵的不足，一种无阀旋转柱塞式计量泵受到愈来愈多的重视，被应用于糖浆、巧克力、水泥助磨剂和石油添加剂等高粘度介质的计量添加。

三、柱塞式计量泵工作条件：

环境温度: -30℃---90℃

四、柱塞式计量泵结构原理与特性： 　　

   柱塞式计量泵的结构：该泵由电机、传动箱、缸体等三部分组成。 　　

   柱塞式计量泵传动箱部件是由弓型连杆凸轮机构.行程调节机构和速比蜗轮机构组成；通过旋转调节手轮来实行高调节行程，从面改变弓型连杆前后距离来达到改变柱塞（活塞）行程的目的。 　　

缸体部件是由泵头.吸入阀组.排出阀组.柱塞赫填料密封件组成。 　　

   柱塞式计量泵工作原理：电机经联轴器带动蜗杆并通过蜗轮减速使主轴和偏心轮作回转运动，由偏心轮带动弓型连杆的滑动调节座内作往复运动。当柱塞向后死点移时，泵腔内逐渐行程真空，吸入阀打开，吸入液体；当柱塞向前死点移动时，此时吸入阀关闭，排出阀打开，液体在柱塞向进一步运动时排出。在泵的往复顺还工作形成连续有压力.定量的排放液体。 　　

五、柱塞式计量泵流量调节特性： 　　

    柱塞式计量泵的流量调节是靠旋转调节手轮，带动调节螺杆转动，从而改变弓型连杆间的距离，改变柱塞（活塞）在泵腔内移动行程来决定流量的大小。调节手轮的刻度决定柱塞行程，精确率为95%。

工作原理

柱塞式计量泵工作原理：

柱塞式计量泵工作原理：电机经联轴器带动蜗杆并通过蜗轮减速使主轴和偏心轮作回转运动，由偏心轮带动挺杆在导筒内作往复运动。连同膜片，通过单向阀的作用使泵腔内逐渐形成真空，此时吸入阀关闭，排出阀打开，吸入液体；当液体膜片向前死点移动时，此时吸入阀关闭，液体在膜片的推动下排出。在泵通过调节一定的行程的往复顺还工作形成连续有压力、定量的排放液体。

计量泵应用领域：

　　应用于石油化工、化工、电力、冶金、采矿、造船、轻工、农业、污水处理等工业。也可根据用户需要制造同机座同规格的多联组合或不同机座不同规格组合。多联式适用于工艺流程中需多种介质的比例配送。该泵可用于石油、化工、纺织、食品、造纸、原子能技术、电厂、塑料、制药、水厂、环保、污水处理等工业和科技部门。
