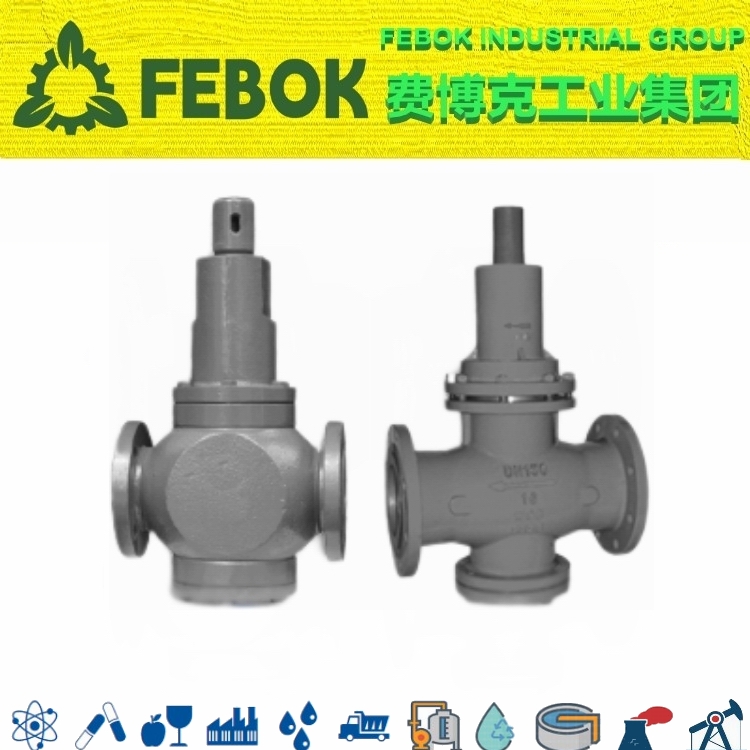

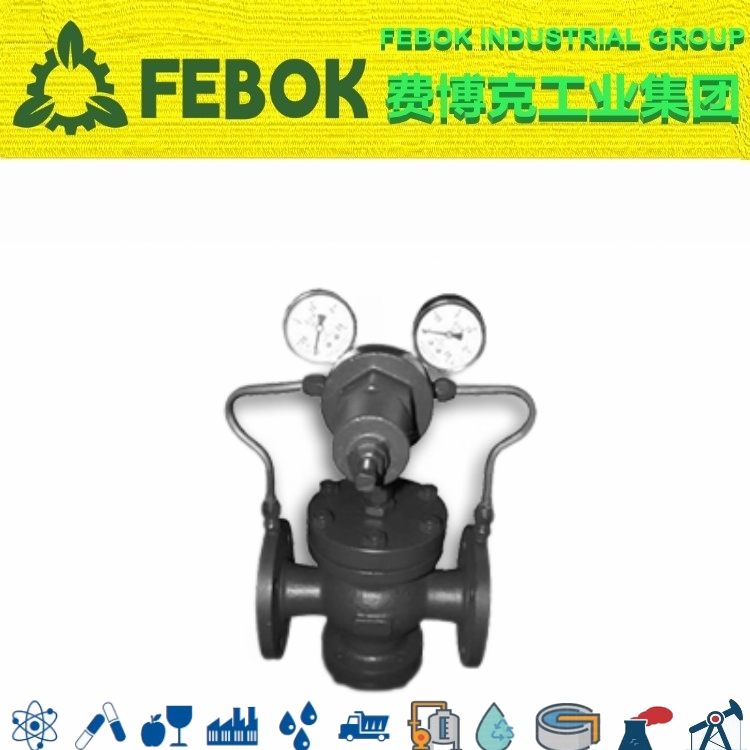

先导活塞式蒸汽减压阀概述

Y43H先导活塞式蒸汽减压阀由主阀和导阀两部分组成；主阀由阀座、主阀盘、活塞、弹簧等零件组成，导阀由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节阀门弹簧压力设定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。Y43H先导活塞式蒸汽减压阀主要用于蒸汽管路，起减压稳压作用。

先导活塞式蒸汽减压阀参数

先导活塞式蒸汽减压阀原理

活塞式蒸汽减压阀适用于蒸汽介质管路上，通过调节将使进口压力降低至某一需要的出口压力，当进口压力与流量有变化时，靠介质本身能量可自动保持出口压力在一定范围内，但进口压力和出口压力之差必须≥0.2Mpa/cm2。

减压阀出厂时，调节弹簧处于未压缩状态，此时主阀瓣和付阀瓣处于关闭状态，使用时按顺时针方向转动调节螺钉，压缩调节弹簧，使膜片下移顶开付阀瓣，介质由a孔通过付阀座到b孔进入活塞上方，活塞在介质压力的作用下，向下移动推动主阀瓣离开主阀座，使介质流向阀后，同时由c孔进入膜片下方，当阀后压力超过调定压力时，推动膜片上移压缩调节弹簧。付阀瓣随之向关闭方向移动，使流入活塞上方的介质减小，压力也随之下降，此时主阀瓣在主阀瓣弹簧力的推动下上移，使主阀瓣与主阀座的间隙减小，介质流量随之减少，使阀后压力随之下降到新的平衡，反之当阀后压力低于调定压力时，主阀瓣和主阀座间隙增大，介质流量随之增大，使阀后压力随之增高达到新的平衡。

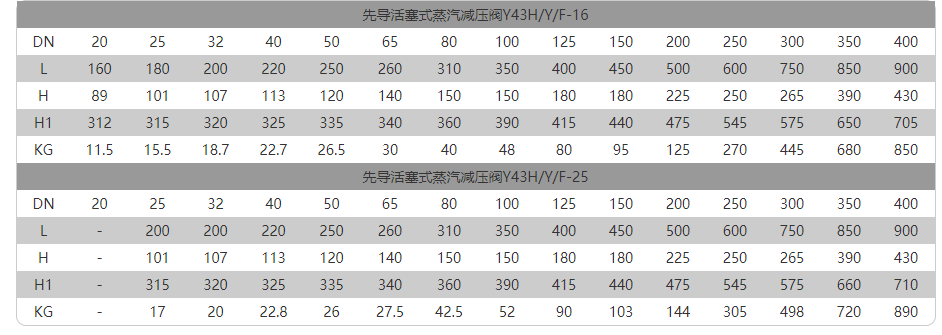

先导活塞式蒸汽减压阀尺寸
