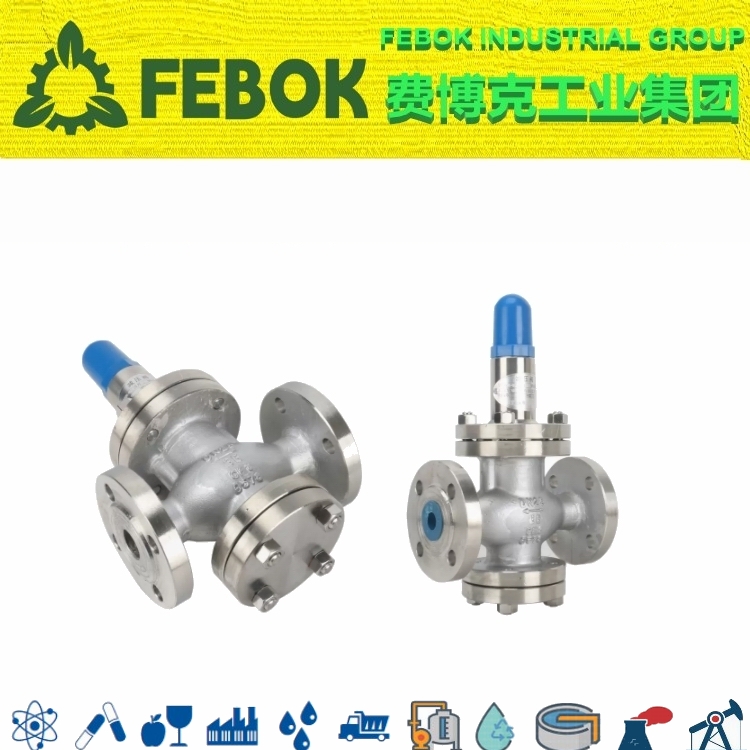

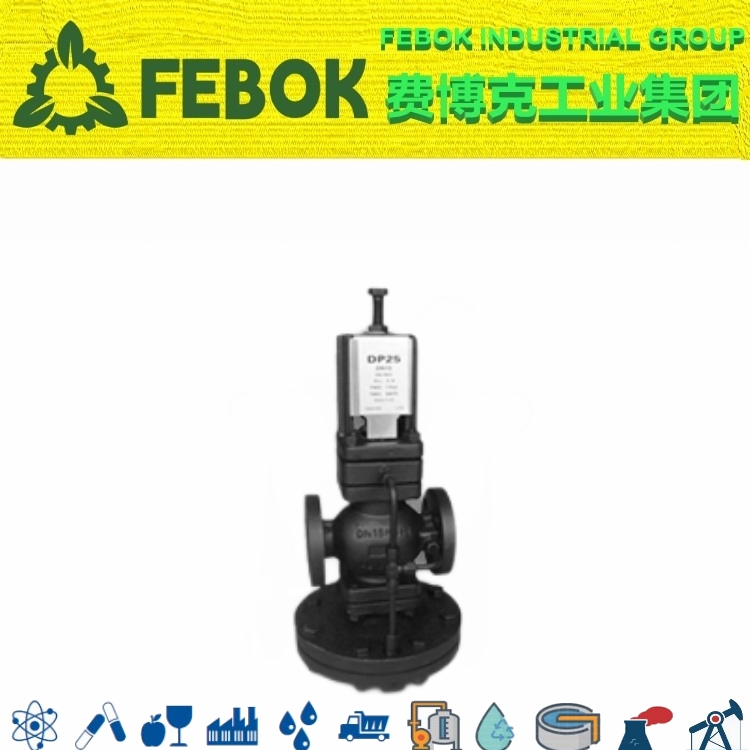

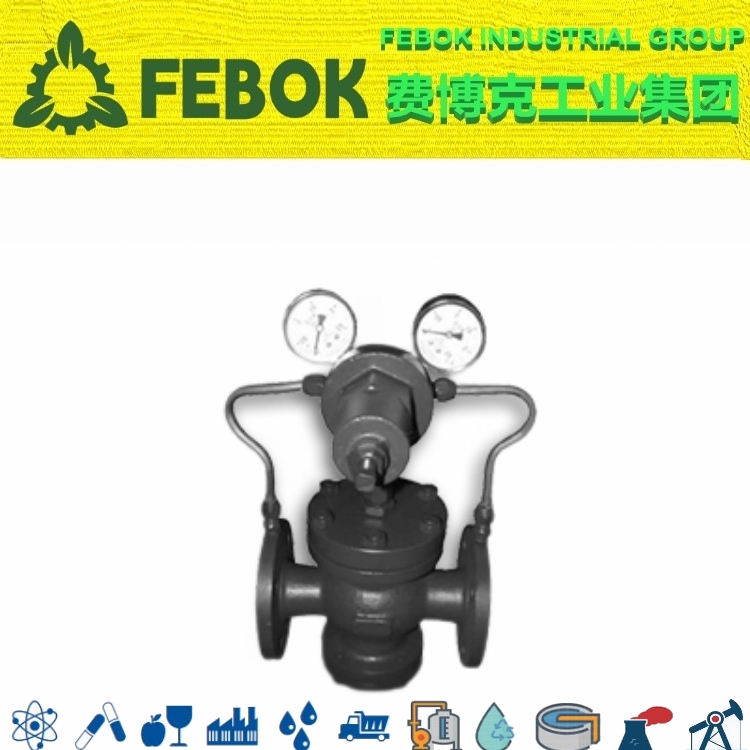

先导薄膜式蒸汽减压阀概述

DP17,DN27,25P先导薄膜式蒸汽减压阀膜片采用了新型材料，并增加了膜片工作面积，广泛应用于蒸汽系统。无论阀门上游蒸汽压力的变化或下游负荷的波动，均能实现精确稳定的压力控制。先导薄膜式蒸汽减压阀的一个卓越特征是在同一个阀体上能安装或互换一个或多个导阀，在稳定减压的同时，可以实现温度控制、上游压力控制或远程的开关控制等。

先导薄膜式蒸汽减压阀参数

先导薄膜式蒸汽减压阀原理

启动前正常的位置是主阀关闭，导阀由弹簧力作用打开。蒸汽经由导阀进入主隔膜室，一部分蒸汽则经由控制孔流出。当导阀流入的蒸汽大于由控制孔流出的蒸汽，主隔膜室中的控制压力增大，打开主阀。随着蒸汽流过主阀，下游压力的增量经由感应管反馈作用在导阀隔膜下部，该作用力平衡了隔膜上部的弹簧压缩力，使导阀逐渐关闭节流，从而维持主隔膜室中的压力，控制主阀的开度输送适量的蒸汽。调节导阀隔膜上的弹簧，即可改变下游的设定压力。当不需要蒸汽时，感应管压力增大，关闭导阀，控制压力由控制孔释放，使主阀紧密关闭。

先导薄膜式蒸汽减压阀选型

选型原理：蒸汽通过减压阀减压后，因膨胀而产生更高的流速。而流过减压阀阀座时的极端流速更会是噪音和冲蚀变得不可接受。因此，必须限制其流速。在供热系统中，通常建议蒸汽流速限制在20至30m/s间。而对室外或本已很嘈杂的环境。则可选择更高的流速。

举例：已知一蒸汽加热系统，入口压力7barg，出口压力2barg，流量440kg/h。选择合适的上下游管径。由上图可知，上游管径为DN40。下游管径为DN65。

先导薄膜式蒸汽减压阀尺寸
