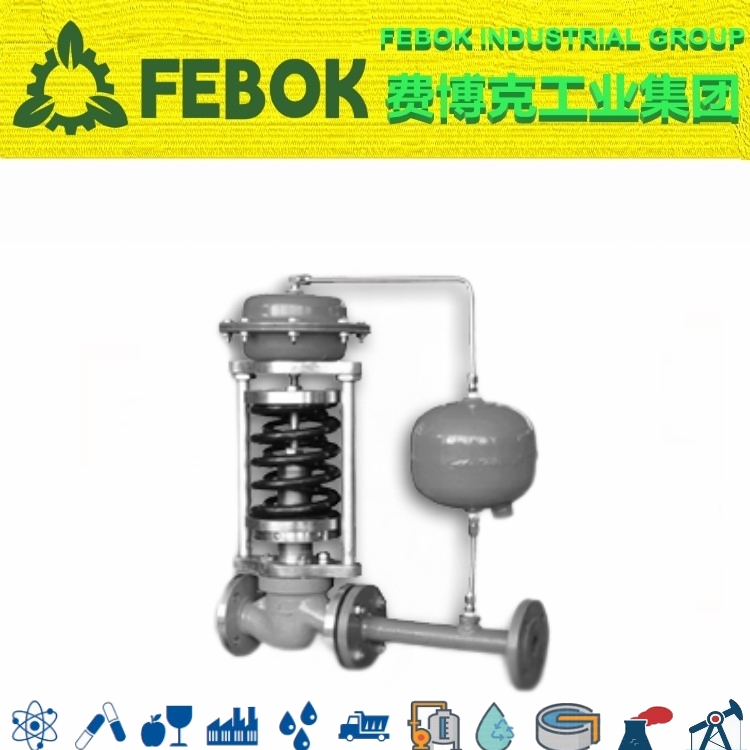

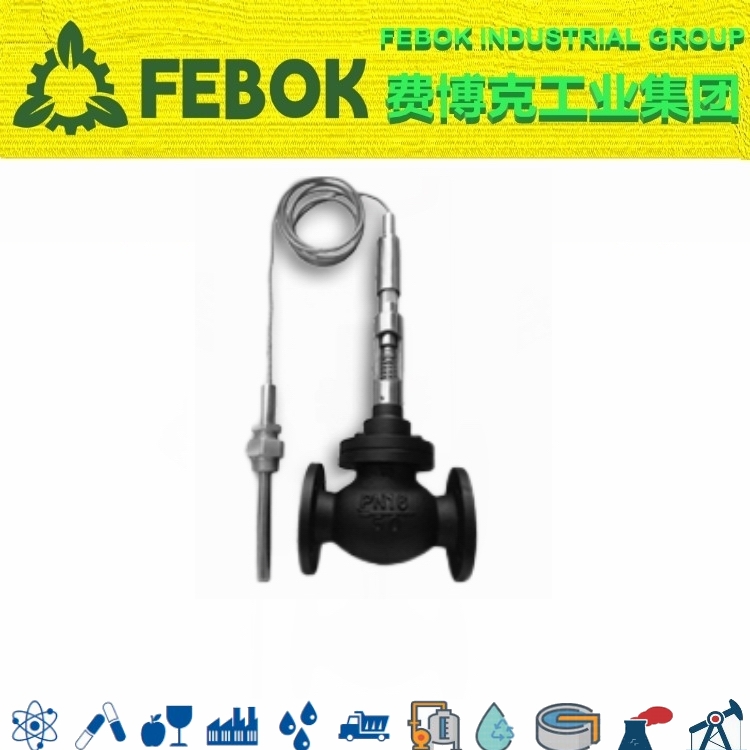

自力式温度控制阀产品概述

自力式温度调节阀无需外来能源，用于非腐蚀性气体和蒸汽等介质的各种加热器的温度控制。ZZWP自力式温度调节阀利用液体受热膨胀及液体不可压缩的原理实现自动调节，温度传感器内的液体膨胀是均匀的。其控制作用为比例调节被控介质温度变化时，传感器内的感温液体体积随着膨胀或收缩。被控介质温度高于设定值时，感温液体膨胀。推动阀芯向下关闭阀门，减少热媒的流量；被控介质的温度低于设定值时，感温液体收缩。复位弹簧推动阀芯开启，增加热媒的流量。自力式温度调节阀可配置定点调节温控器，进行多项组合控制。

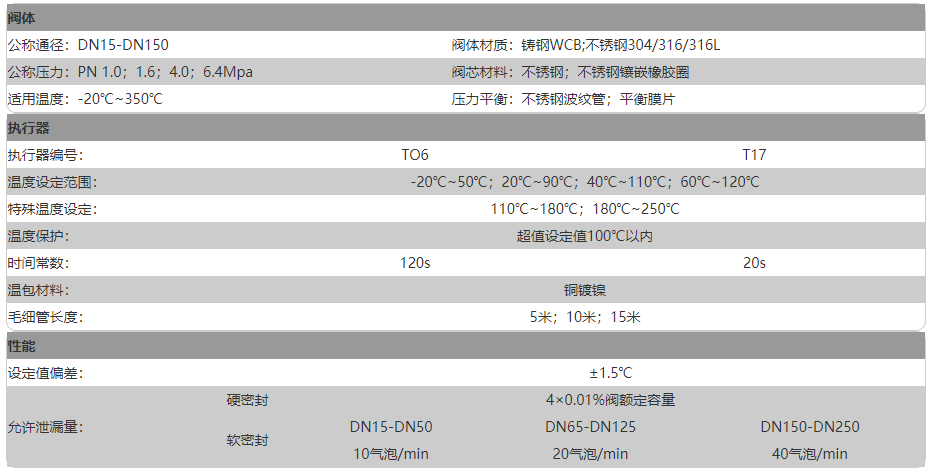

自力式温度控制阀技术参数

自力式温度控制阀工作原理

- 加热型：当被控对象温度低于设定温度时，温包内液体收缩，作用在执行器推杆上的力减小，阀芯部件在弹簧力的作用下使阀门打开，增加蒸汽和热油等加热介质的流量，使被控对象温度上升，直到被控对象温度到了设定值时，阀关闭，阀关闭后，被控对象温度下降，阀又打开，加热介质又进入热交换器，又使温度上升，这样使被控温度为恒定值。阀门开度大小与被控对象实际温度和设定温度的差值有关。
- 冷却型：当被控对象温度高于设定温度时，温包内的液体膨胀，作用在执行器推杆上的力增大，阀芯部件在温包的作用下使阀门打开，增加水或者其他冷却介质的流量，使被控对象温度下降.直到被控对象温度到了设定值，阀关闭，阀关闭后，被控对象温度上升，阀又打开，冷却介质又进入热交换器，又使温度降低，这样使被控温度为恒定值。阀门开度大小与被控对象实际温度和设定温度的差值有关。

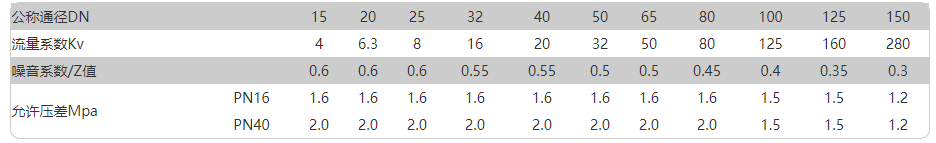

自力式温度控制阀流量及噪音系数、允许压差

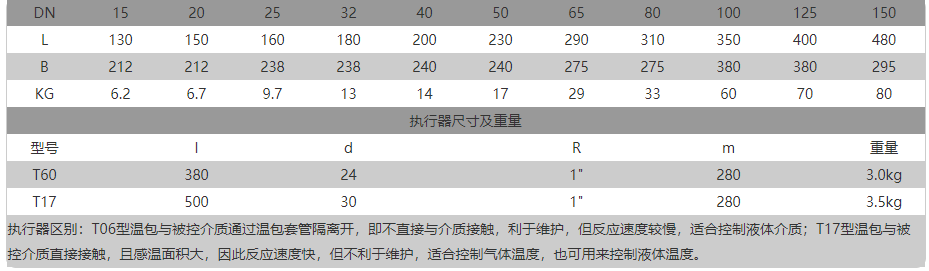

自力式温度控制阀尺寸结构
