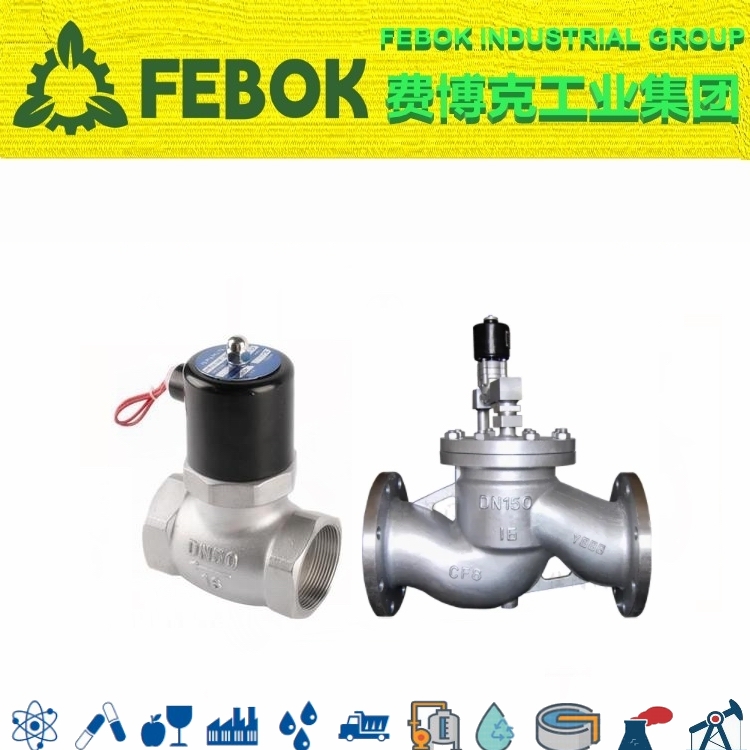

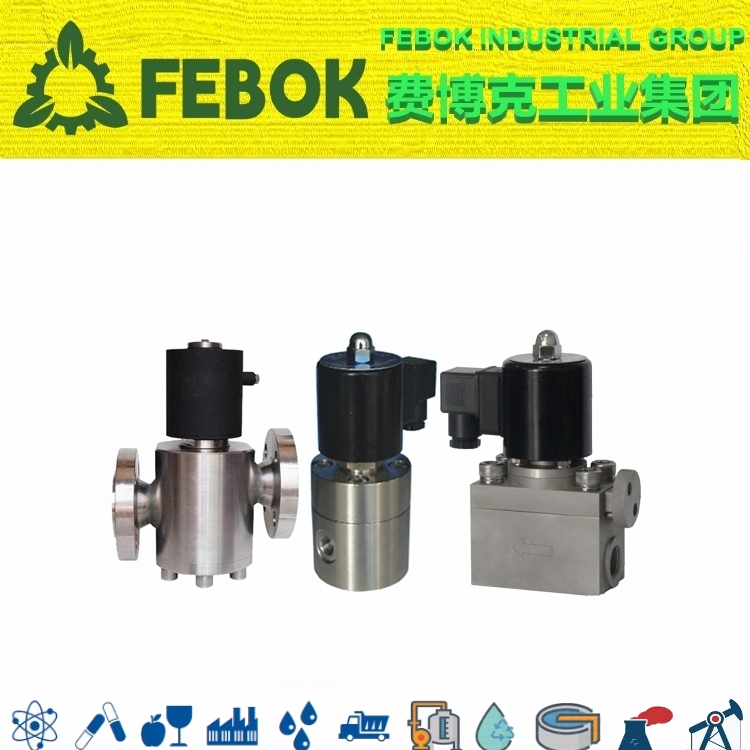

不锈钢超高压电磁阀概述

ZCG不锈钢超高压电磁阀(常闭型)，断电关闭，通电打开；阀门经特殊设计，为系列化生产，体积小，易安装，使用范围广。

此系列法兰连接均为根据用户实际情况，在超高压阀体基础上焊接法兰，购买前请向销售咨询。

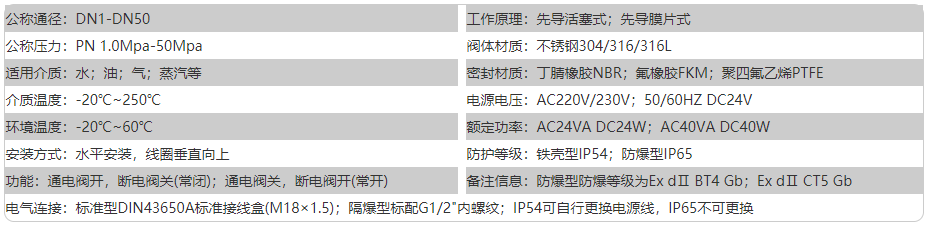

不锈钢超高压电磁阀参数

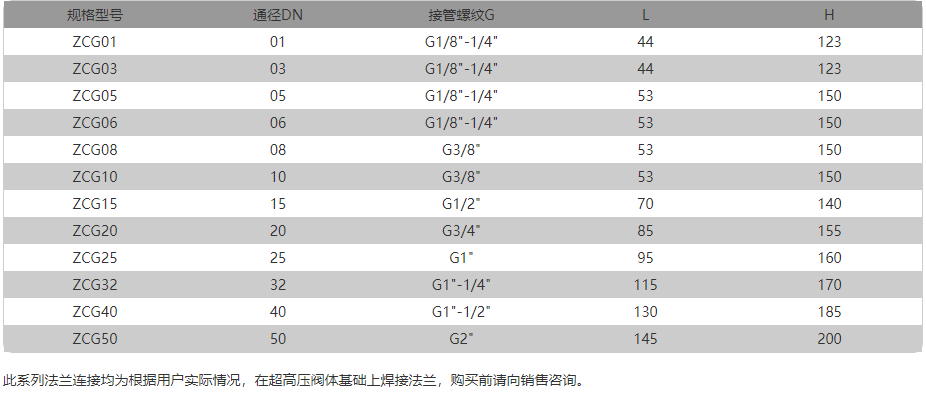

不锈钢超高压电磁阀尺寸

电磁阀的结构原理

- 直动式电磁阀：有常闭型和常开型二种。常闭型断电时呈关闭状态，当线圈通电时产生电磁力，使动铁芯克服弹簧力同静铁芯吸合着界开启阀，介质呈通路；当线圈断电时电磁力消失，动铁芯在弹簧力的作用下复位，直接关闭窗口，介质不通，结构简单，动作可靠，在零压差和微真空下正常工作。常开型正好相反。如小于Φ6流量通经的电磁阀。
- 分步直动式电磁阀：该阀采用一次开阀和二次开阀连在一体，主阀和导阀分步使电磁力和压差直接开启主阀口。当线圈通电时，产生电磁力使动铁芯和静铁芯吸合，导阀口开启而导阀口设在主阀口上，且动铁芯与主阀芯连在一起，此时主阀上腔的压力通过导砝口卸荷，在压力差和电磁力的同时作用下使主阀芯向上运动，开启阀介质流通。当线圈断电时电磁力消失，此时动铁芯在自重和弹簧力的作用下关闭导阀孔，此时介质在平衡孔中进入主阀芯上腔，使上腔压力升高，此时在弹簧复位和压力的作用下关闭主阀，介质断流。结构合理，动作可靠，在零压差时工作也可靠。
- 间接先导式电磁阀：该系列电磁阀和主阀芯联系着形成通道组合而成；常闭型在未通电时，呈关闭状态。当线圈通电时，产生的磁力使动铁芯和静铁芯吸合，导阀口打开，介质流向出口，此时主阀芯上腔压力减少，低于进口侧的压力，形成压差克服弹簧阻力而随之向上运动，达到开启主阀口的目的，介质流通。当线圈断电时，磁力消失，动铁芯在弹簧力作用下复位关闭先导口，此时介质从平衡孔流入，主阀锌上腔压力增大，并在弹簧力的作用下向下运动，关闭阀口。常开式原理正好相反。
