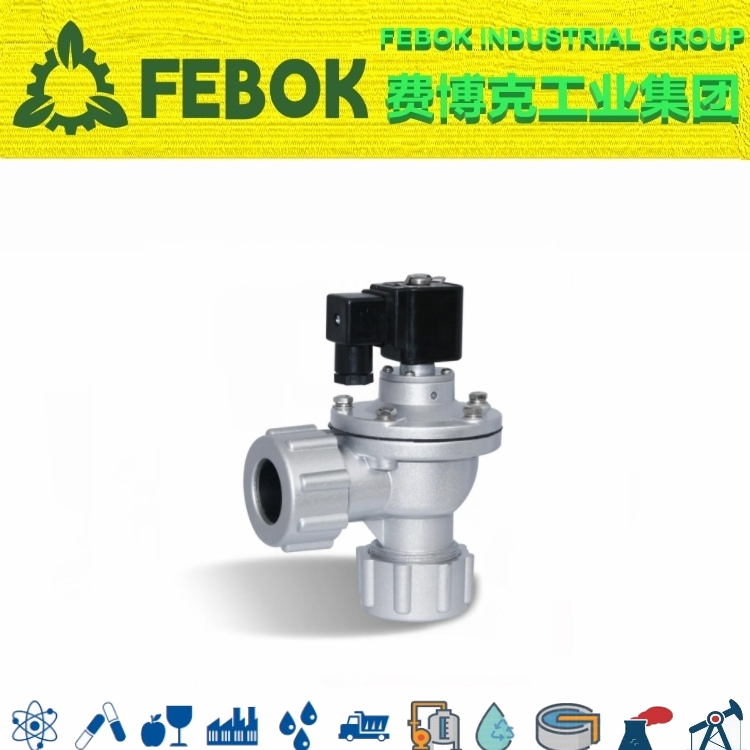

直角式脉冲电磁阀概述

DMF-Z型电磁脉冲阀为直角式阀，其进出口之间夹角为90°，适用于气包与喷吹管之间的安装连接，气流畅通，能提供符合要求的清灰气脉冲。

电磁脉冲阀(亦称隔膜阀)是脉冲袋式除尘器清灰喷吹系统的压缩空气"开关"。阀门受脉冲喷吹控制仪输出信号的控制，对滤袋逐排(室)喷吹清灰，使除尘器的阻力保持在设定的范围之内，以保证除尘器的处理能力和收尘效率。防爆电磁脉冲阀通常用于爆炸性气体环境，可燃性粉尘环境。防爆标志为Exmb Ⅱ T4 Gb/DIP A21 TA,T4。

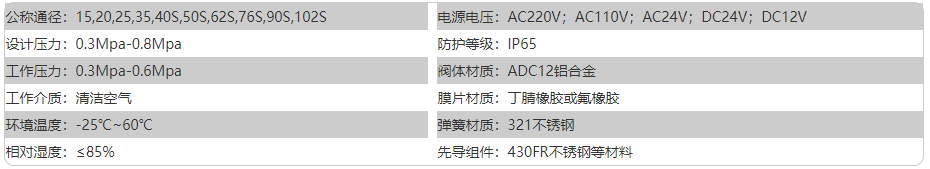

直角式脉冲电磁阀参数

直角式脉冲电磁阀原理

膜片把电磁脉冲阀分成前、后二个气室，当接通压缩空气时，压缩空气通过节流孔进入后气室，此时后气室压力将膜片组件紧贴阀的输出口，电磁脉冲阀处于"关闭"状态。脉冲喷吹控制仪的电信号使电磁脉冲阀衔铁后移，阀后气室放气孔打开，后气室迅速失压，膜片组件后移，压缩空气通过阀输出口喷吹，电磁脉冲阀处于"开启"状态。脉冲喷吹控制仪电信号消失，电磁脉冲阀衔铁复位，后气室放气孔关闭，后气室压力升高使膜片组件紧贴阀的输出口，电磁脉冲阀又处于"关闭"状态。

直角式脉冲电磁阀尺寸

直角式电磁脉冲阀DMF-Z有：15，20，25，35，40S，50S，62S，76S，90S，102S，以上结构为62S尺寸图，如需其他尺寸参数，请联系我们。
