雷达物位计

FEBOK INDUSTRIAL GROUP 美国费博克工业集团雷达物位计

测量液体、浆料等物位的仪器

微波物位计，俗称雷达（Radar）物位计，雷达是英文Radio Detection and Raging（无线电检测与测距）首字母的缩写词。

雷达物位计

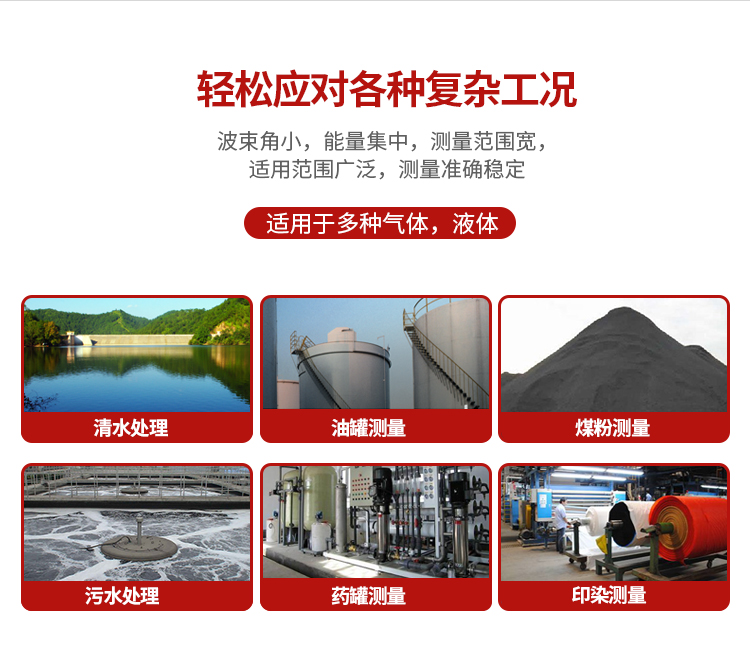

雷达物位计采用微波脉冲的测量方法，并可在工业频率波段范围内正常，波束能量低，可安装于各种金属、非金属容器或管道内，对液体、浆料及颗粒料的物位进行非接触式连续测量。适用于粉尘、温度、压力变化大，有惰性气体及蒸汽存在的场合。雷达物位计对人体及环境均无伤害，还具有不受介质比重的影响，不受介电常数变化的影响，不需要现场校调等优点，不论是对工业需要，还是对顾客经济实惠的考虑，都是不错的选择。

雷达物位计已成为物位测量仪表市场上的主流产品，主要分为雷达物位计和导波雷达物位计。

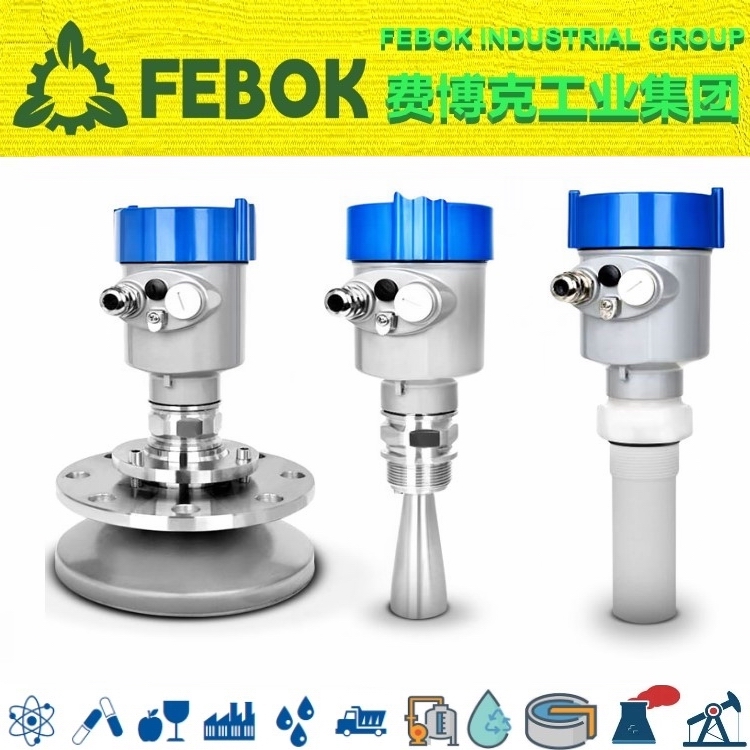

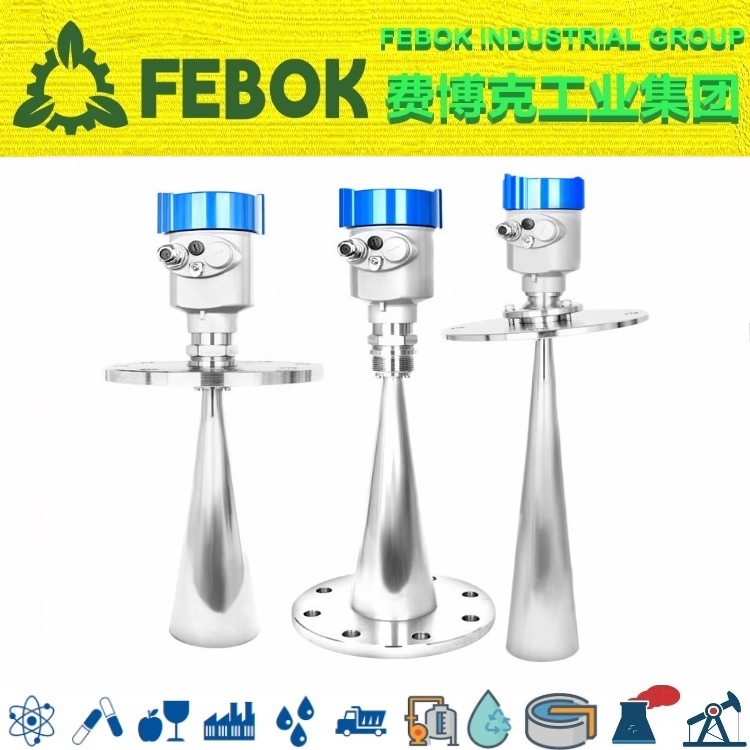

1.雷达物位计

雷达物位计发射功率很低的极短的微波通过天线系统发射并接收。雷达波以光速运行。运行时间可以通过电子部件被转换成物位信号。一种特殊的时间延伸方法可以确保极短时间内稳定和精确的测量。即使存在虚假反射的时候，最新的微处理技术和软件也可以准确地分析出物位回波。通过输入容器尺寸，可以将上空距离值转换成与物位成正比的信号。仪表可以空仓调试。在固体测量中的应用可以使用K-频段的高频传感器。由于信号的聚焦效果非常好，料仓内的安装物或仓壁的粘附物都不会影响测量。

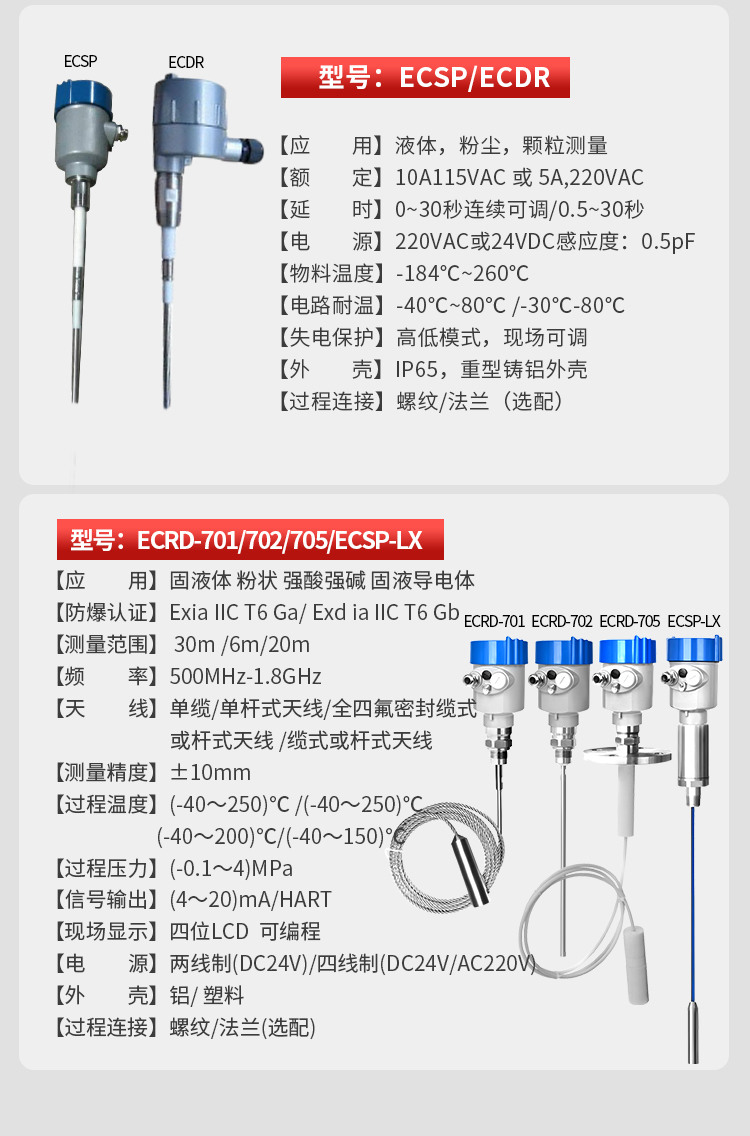

2.导波雷达物位计

导波雷达物位计的微波脉冲沿着一根缆、棒或包含一根棒的同轴套管运行，接触到被测介质后，微波脉冲被反射回来，并被电子部件接收，并分析计算其运行时间。微处理器识别物位回波，分析计算后将它转换成物位信号给出。由于测量原理简单，可以不带料调整，从而节省了大量调试费用。测量缆或棒可以截短，使之更加适应现场的应用。对于蒸汽不敏感，即使在烟雾、噪音、蒸汽很强烈的情况下，测量精度也不受到影响。不受介质特性变化的影响，被测介质的密度变化或介电常数的变化不会影响测量精度。粘附：没有问题，在测量探头或容器壁上粘附介质不会影响测量结果。容器内安装物如果采用同轴套管式的测量完全不受容器内安装物的影响，不需要特殊调试。

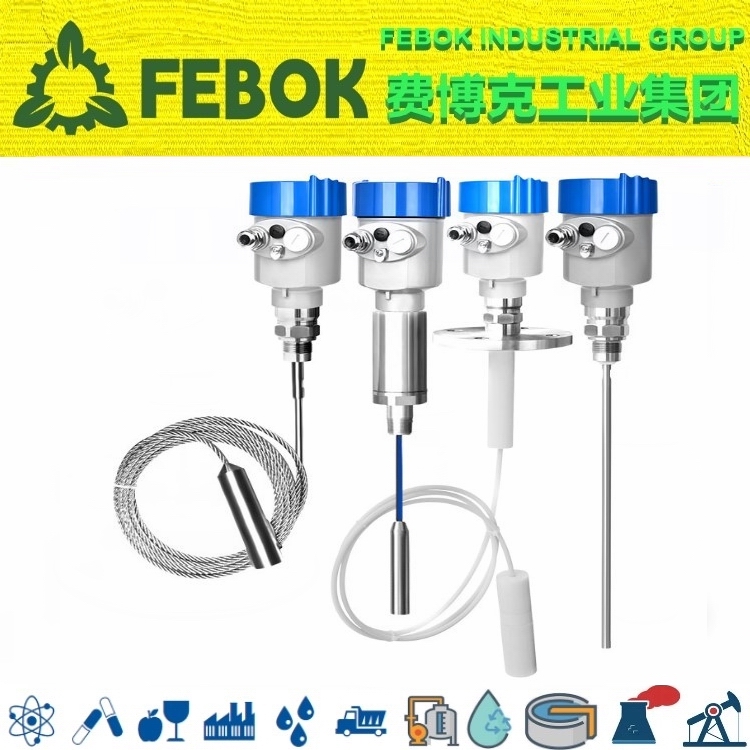

可以提供不同形式的探头用于不同应用：

1.缆式，用于测量液体介质或重量大的固体介质，量程可达60米；

2.棒式，用于测量液体介质或重量轻的固体介质，量程可达6米；

3.同轴套管，用于测量低黏度的介质，不受过程条件的影响，量程可达6米。

原理及技术性能

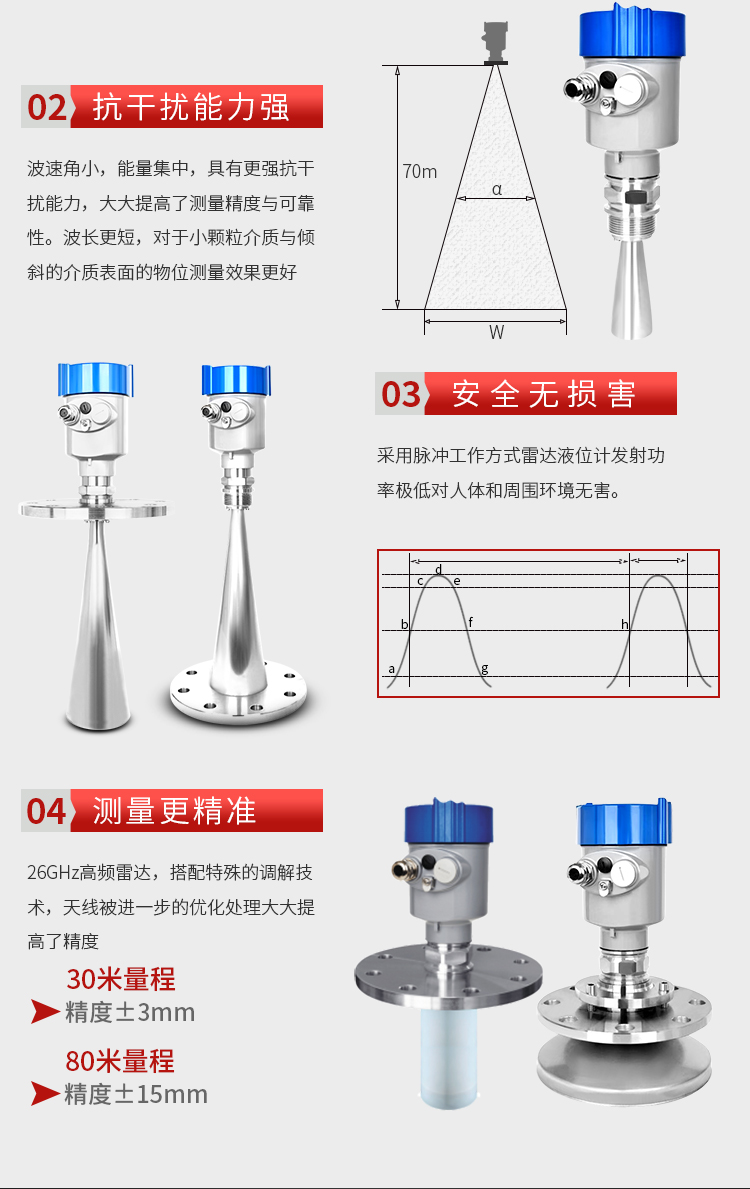

雷达波是一种特殊形式的电磁波，雷达料位计利用了电磁波的特殊性能来进行料位检测。电磁波的物理特性与可见光相似，传播速度相当于光速。其频率为300MHz-3000GHz。电磁波可以穿透空间蒸汽、粉尘等干扰源，遇到障碍物易于被反射，被测介质导电性越好或介电常数越大，回波信号的反射效果越好。雷达波的频率越高，发射角越小，单位面积上能量（磁通量或场强）越大，波的衰减越小，雷达料位计的测量效果越好。

一、产品特点

雷达液位计具有低维护，高性能、高精度、高可靠性，使用寿命长等优点。在与电容，重锤等接触式仪表相比较，具有无可比拟的优越性。微波信号的传输不受大气的影响，所以它可以满足工艺过程中挥发性气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求。该产品适用于高温、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境，可对不同料位进行连续测量。

二、产品原理

雷达液位计是依据时域反射原理(TDR)为基础的雷达液位计，雷达液位计的电磁脉冲以光速沿钢缆或探棒传播，当遇到被测介质表面时，雷达液位计的部分脉冲被反射形成回波并沿相同路径返回到脉冲发射装置，发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，经计算得出液位高度。
