一体式防腐液位传感器

FEBOK INDUSTRIAL GROUP 美国费博克工业集团声波液位计

英文

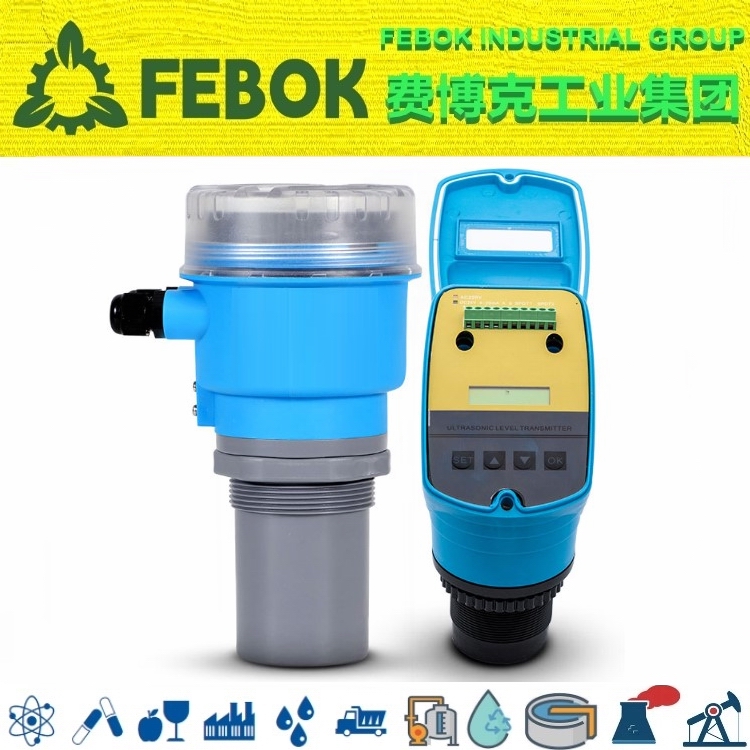

Ultrasonic Level Transmitter

物理学仪器

超声波液位计是由微处理器控制的数字液位仪表。在测量中超声波脉冲由传感器（换能器）发出，声波经液体表面反射后被同一传感器接收，通过压电晶体转换成电信号，并由声波的发射和接收之间的时间来计算传感器到被测液体表面的距离。 由于采用非接触的测量，被测介质几乎不受限制，可广泛用于各种液体和固体物料高度的测量。

产品简介

超声波液位计是测量液体高度、罐体高度、物料位置的监测仪表。仪表本身可采用二线制、三线制或四线制技术，二线制为：供电与信号输出共用；三线制为：供电回路和信号输出回路独立，当采用直流24v供电时，可使用一根3芯电缆线，供电负端和信号输出负端共用一根芯线；四线制为：当采用交流220v供电时，或者当采用直流24v供电，要求供电回路与信号输出回路完全隔离时，应使用一根4芯电缆线。直流或交流供电，具有4~20mADC，高低位开关量输出。

量程范围：0-60米，多种形式可选，适合各种腐蚀性、化工类场合，精度高，远传信号输出，PLC系统监控。

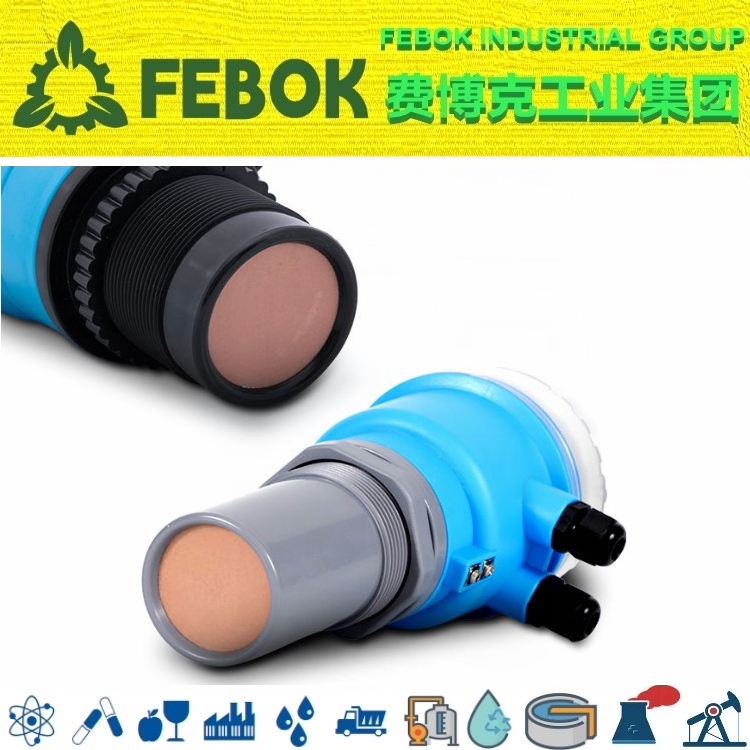

超声波液位计由三部分组成：超声波换能器（探头）、驱动电路（模块）、电子液晶显示模块。

工作原理

超声波液位计工作原理是由超声波换能器（探头）发出高频脉冲声波遇到被测物位（物料）表面被反射折回反射回波被换能器接收转换成电信号.声波的传播时间与声波的发出到物体表面的距离成正比.声波传输距离S与声速C和声传输时间T的关系可用公式表示：S=C×T/2.

由于发射的超声波脉冲有一定的宽度，使得距离换能器较近的小段区域内的反射波与发射波重迭，无法识别，不能测量其距离值。这个区域称为测量盲区。盲区的大小与超声波物位计的型号有关。

探头部分发射出超声波，超声波遇到与空气密度相差较大的介质会行成反射，反射波被探头部分再接收，探头到液（物）面的距离和超声波经过的时间成比例：

距离 [m] = 时间×声速/2 [m]

声速的温度补偿公式：环境声速= 331.5 + 0.6×温度
