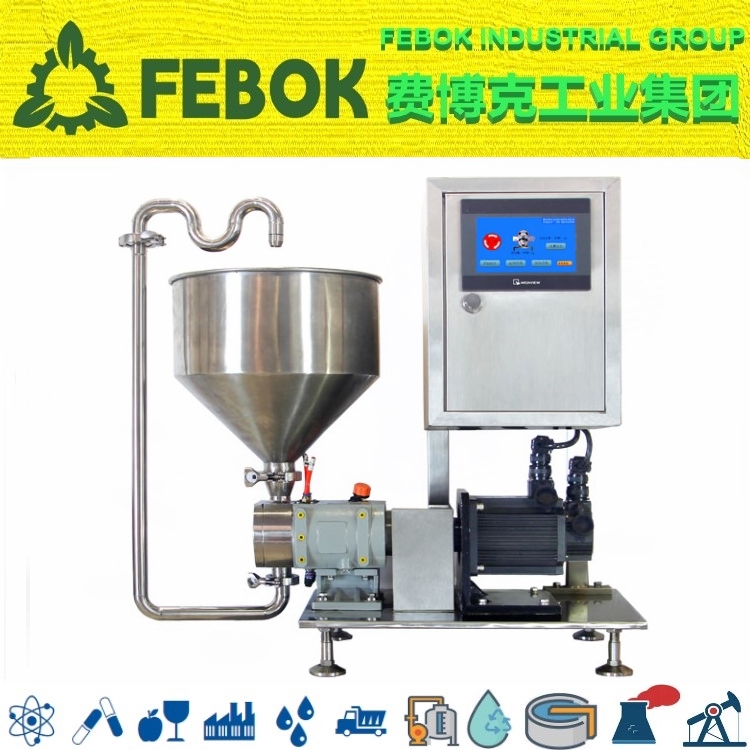

计量灌装式转子泵

进口卫生级转子泵

转子泵是回转式容积泵，通过转子与泵体间的相对运动来改变工作容积，从而使流体的能量增加。

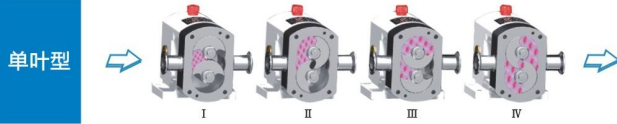

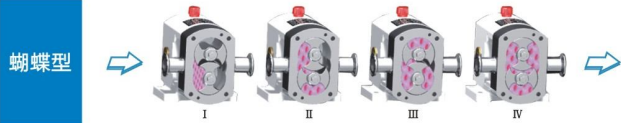

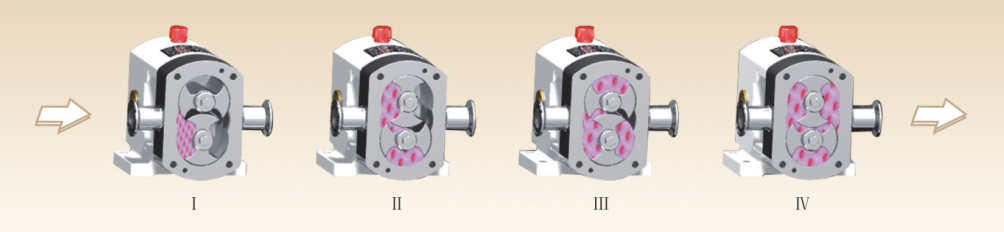

转子泵又称罗茨泵、胶体泵、高浓浆泵等，它依靠两个同步运动的转子，由一对外置式同步齿轮箱进行传动，转子在传动轴的带动下进行同步反方向旋转，从而构成了较高的真空度和排放压力。两转子将转子室分隔成几个小空间，并按Ⅰ→Ⅱ→Ⅲ→Ⅳ的次序运转。运转到Ⅰ位置时，只有进口处充满介质；运转到Ⅱ位置时，Ⅱ室中封闭了部分介质；到位置Ⅲ时，Ⅲ室中也封闭了介质；到位置Ⅳ时，两个转子共轭位移，出口处容积缩小，封闭区域介质被输送至排出口管道。按这样的循环往复，介质即被不断的输送出去。

产品介绍

FEBOK INDUSTRIAL GROUP 美国费博克工业集团不锈钢凸轮式双转子泵是专门针对粘度高，含固量高，腐蚀性强的流体介质进行探索而设计的，主要应用于精细化工业、日用化工业、纸浆和造纸工业、食品工业、涂料行业等多种领域。

精细化工典型的输送介质:

树脂、粘胶剂、聚氨酯、染料、颜料、各种中间体、各种浆料、化工助剂、印染助剂、皮革助剂、硅油、皮鞋油、悬浮液、白乳胶等。

食品行业典型的输送介质:

巧克力，浓缩牛奶，酸奶，蜂蜜，糖浆，蔗糖，番茄酱，浓缩汁，果酱，冰淇淋，牛奶，酵母浆，肉浆，果冻，调味品，大豆蛋白等。

日用化工典型的输送介质:

AES，LAS，AOS，K12，SLES，磺酸，甘油，脂肪醇，沐浴洗发水，护肤霜，洗发水，洗涤液，牙膏，纯皂，洗手液，洗衣粉浆料等。

工作原理

FEBOK INDUSTRIAL GROUP 美国费博克工业集团不锈钢凸轮式双转子泵采用两个同步运转的转子，由箱体内—对同步齿轮进行传动，转子在主、副轴的带动下，进行同步反方向旋转，使泵的容积产生变化，从而构成了较高的真空度和排放压力，

有效地输送介质。转子与转子，转子与泵体之间保持—定间隙，无摩擦系数，使用寿命长，对输送的介质不破坏其成分，不起任何理化反应。

本泵中凡与输送物料接触的零部件，均采用符合卫生标准的不锈钢材料制作，其密封件均采用无毒橡胶。可靠的防锈性和无毒密封性确保了安全卫生。

转子的流线结构以及转子室中无死点和废金属件，避免了对被输送物质造成污染。

适合于就地CIP清洗与蒸汽消毒，完全符合美国FDA规范要求及医药级（GMP）规范要求。

特别适用于在输送过程中容易其泡沫以及输送高粘度、浓度及任何含颗粒的介质，经其输送的物料保持原有品质不变，不起任何理化反应。

采用外装动、静环式机械密封，可直接水冲洗，耐高温，耐高压，不易磨损，无泄漏。

体积小，流量大，扬程压力高，适用长距离与高阻力定量输送。

泵的叶轮与传动齿轮分开，且在泵腔内各零部件之间保证一定的间隙，相互不接触，无磨损，低噪音，可靠性好，使用寿命长，节能降耗。

配置变频器后，可以随意调节流量，并可做一般计量泵使用。

可输送汽、液、固等三相混合物料。可以输送的介质的粘度可高1000000CP和含固量达55%的浆料。

结构紧凑，维护方便，几乎无易损件运行成本低。

特点优势

流量:流量高达400m3/H压力:压力可达1.6Mpa

自吸:吸入真空度达-0.095Mpa效率:可达90%

粘度:高达150万cp含固:固含60%浆料

可调:配置变频器后，可以随意调节流量，可计量可逆:结构对称，输送方向可逆

空转:转子/转子/壳体微间隙配合，无摩擦，可干运转维修:拆装简单，维护，清洗方便，易损件少

高效:高效节能，故障率低，密封可靠，噪音低

可选:如需要保温和冷却，带夹套的泵，导热性非常好

结构组成

转子∶高精度进口加工中心加工的凸轮转子误差极小，独特的上轮转子将泵的进出口完美地密封隔离，泵的真空度高达-0.095MPA。转子材质和类型可根据输送物料的特性来选择.

轴:传动轴由进口加工中心加工，具有精密度高，抗弯强度高，耐磨性强等特点。

泵腔:泵腔被一个可以快速开启的泵腔密封，实现了泵的快速维护。泵体采用进口加工中心加工，严格按照美国3A标准加工泵体，满足CIP和SIP的要求。

齿轮:高精度高标准同步齿轮啮合性好，传动平稳、噪声小，拥有卓越的承载能力。

机封:根据无聊的不同特性，针对性采用机封形式和材质，确保零泄漏，无污染，更环保

轴承:留个分开式排列布局的轴承增加了泵运转的同心度，增加了轴的承载力并且使机泵运行更加平稳，从而增加轴和机封的使用寿命。

齿轮箱:齿轮箱采用进口加工中心加工，精度高，同心度高，通用性高。

可选材质

泵体和盖︰不锈钢304SS不锈钢,316SS不锈钢,316L不锈钢，2205双相不锈钢，2507双相不锈钢，9O4L双相不锈钢

凸轮转子︰不锈钢304SS不锈钢,316SS不锈钢,316L不锈钢，2205双相不锈钢，2507双相不锈钢，9O4L双相不锈钢

管道法兰﹐︰不锈钢304SS不锈钢,316SS不锈钢,316L不锈钢，2205双相不锈钢，2507双相不锈钢，904L双相不锈钢

过流O型圈:NBR丁晴橡胶，FKM氟橡胶，FFKM全氟醚橡胶

可输送高粘度、高浓度及含细小颗粒的介质，特别适用于在输送过程中容易起泡沫的物料，对物料的剪切效果低，经其输送的物料保持原有品质不变，不起任何理化反应，物料输送平稳且流量稳定。

通用全能型转子，适合于各种高、低粘度和含固量的物料，其转子密封线长，压力稳定，并且在输送高磨蚀性及内含较大颗粒的物料时，也具有一定的优势，对特别粘稠的物料也能够有效输送，经其输送的物料保持原有品质不变。

专门针对大颗粒物料，其独特的结构形状使其能够在输送内含大颗粒物料时具有其他泵中不可比拟的优越性，经其输送的物料保持原有品质不变，是输送含颗粒物料泵的首选。

不锈钢转子泵应用：

食品工业：牛奶、酸奶、奶油、冰淇淋、巧克力、果冻、果酱、糖浆、啤酒、汽水、果汁、布丁、番茄酱、芝麻酱、花生酱、调味品、食用油、乳酪块、乳清、麦芽汁、酵母等；

日化工业：洗面奶、洗发精、洗洁精、洗手液、沐浴露、洗衣粉、化妆品、护肤霜、染发剂、牙膏、肥皂、鞋油、甘油、脂肪酸等；

化工工业：汽油、柴油、煤油、原油、油泥、沥青、油漆、颜料、染料、涂料、各种催化剂、皮革、脂肪、溶剂、树脂、硅油、粘胶剂、各种乳胶、各种胶体料、各种高粘度物料及含固量较高的料浆等；

制药工业：各种保健品、药剂、疫苗、生物制品、糖浆、药浆、蛋白质、蜂王浆、浸膏、乳剂、药丸浆等；

环保工业：泥浆、粪肥、肥料溶液、污水、污泥、各种有毒药剂等；

建筑工业：各种油漆、涂料、树脂、有机溶剂、内外墙涂料、防水涂料、陶瓷涂料、油漆涂料、陶瓷釉料等；

其它行业：纳米材料、造纸、纺织、塑料、生化、煤炭等工业。
