一、概 述

FEBOK INDUSTRIAL GROUP 美国费博克工业集团

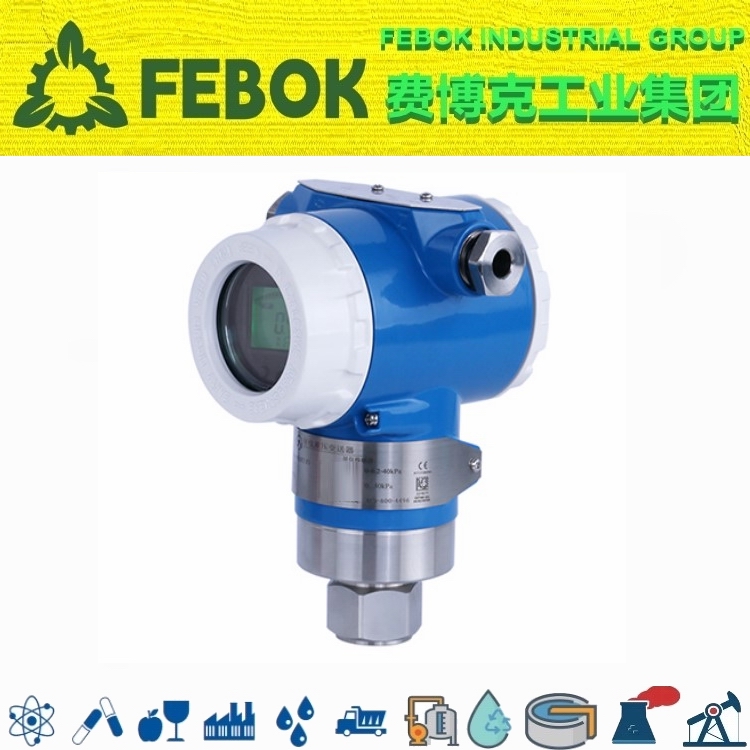

单法兰压力变送器

智能压力变送器是采用国际多方技术力量，共同研制开发的新型智能仪表。本仪表采用微处理器技术进行温度补偿和非线性补偿，从而大幅度提高仪表测量精度，改善温度特性，扩展了量程比，增添了智能组态功能，进一步满足了工业现场仪表高可靠、高稳定要求。关键元器件和零部件均采用进口，整机经过严格测试后出厂。具有设计原理先进，产品质量可靠，品种规格齐全，安装使用简便等特点。

功能规格

测量范围0-0.125～2.5MPa

零点与量程可用本机量程和零点按钮调整，或用HART手持智能终端远程调整。零点正、负迁移。零点负迁移时，量程下限须大于或等于-URL，零点正迁移时，量程上限须小于或等于+URL。检验量程须大于或等于量程下限。

产品应用与装置配套使用进行气体、蒸汽和液体的流量测量(体积流量或质量流量)；液体的液位、体积和质量测量；差压监控

性能规格

输出信号DC4-20mA+HART协议

输出方式线性输出；平方根输出（可通过组态软件进行远程调整）

阻尼时间常数时间常数可调，以0.1秒递增，由小至32秒，如阻尼时间为0时默认0.1。

环境温度极限普通型-40至85℃液晶表头-20至70℃

过程温度极限-40至104℃

贮存温度极限-40至85℃

环境湿度0-95%相对湿度

容积变化量小于0.01in(0.16cm)(零基准校验范围，参考条件下，硅油充液，316L不锈钢隔离膜片)

精度量程比＜5:1:≤±0.1%FS、量程比≥5:1:≤±0.25%FS

稳定性6个月,±0.5%URL

环境温度影响-29至85℃

零点误差0.5%URL/56℃

总体误差(0.5%URL+0.2%校验量程)/56℃

振动影响在任意轴向上，200Hz下振动影响为0.2%URL/g

电源供电范围12～36VDC

本安防爆Ex ia ⅡC T6 Ga

安装位置影响零点漂移至多为±0.25KPa。所有的零点漂移都可修正掉，对量程无影响。

负载影响没有负载影响，除非电源电压有变化。

负载特性电流型负载≤{（Us-12）÷0.02（Us=供电电压）}Ω

变送器结构材料

隔离膜片316L不锈钢（接触被测介质）

排气/排液阀304不锈钢（接触被测介质）

法兰和接头304不锈钢（接触被测介质）

O形圈氟橡胶另加丁腈橡胶（接触被测介质）

灌充液硅油

螺栓304不锈钢/20#钢

电子壳体低铜合金铝
