智能无线型压力变送器

智能无线型压力变送器英文说明书.pdf

智能无线型压力变送器中文说明书.pdf

 一、概 述

FEBOK INDUSTRIAL GROUP 美国费博克FEBOK工业集团

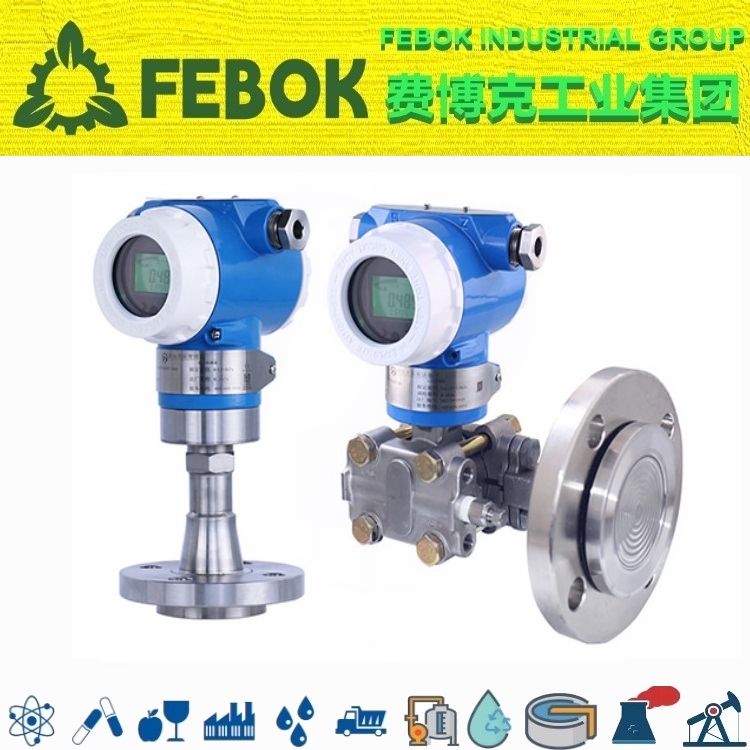

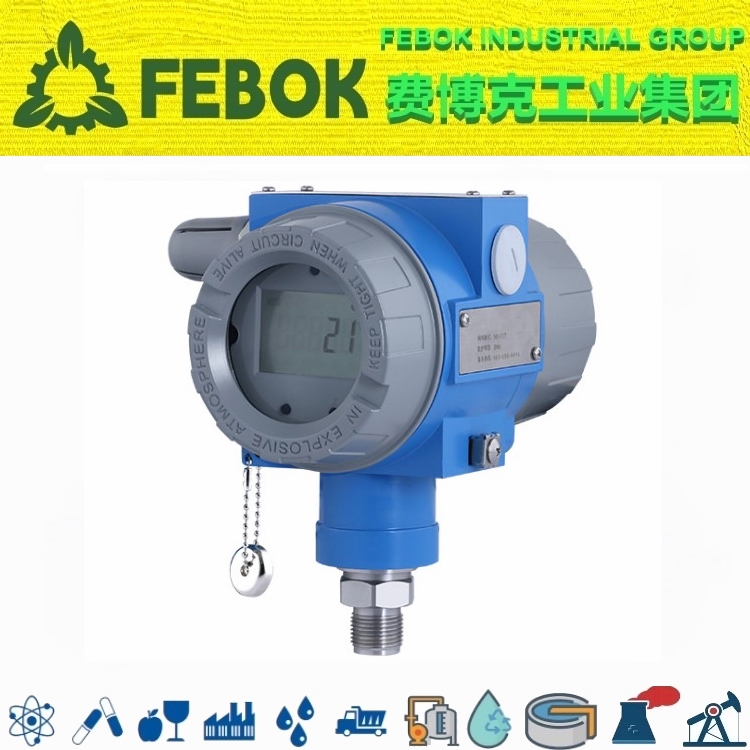

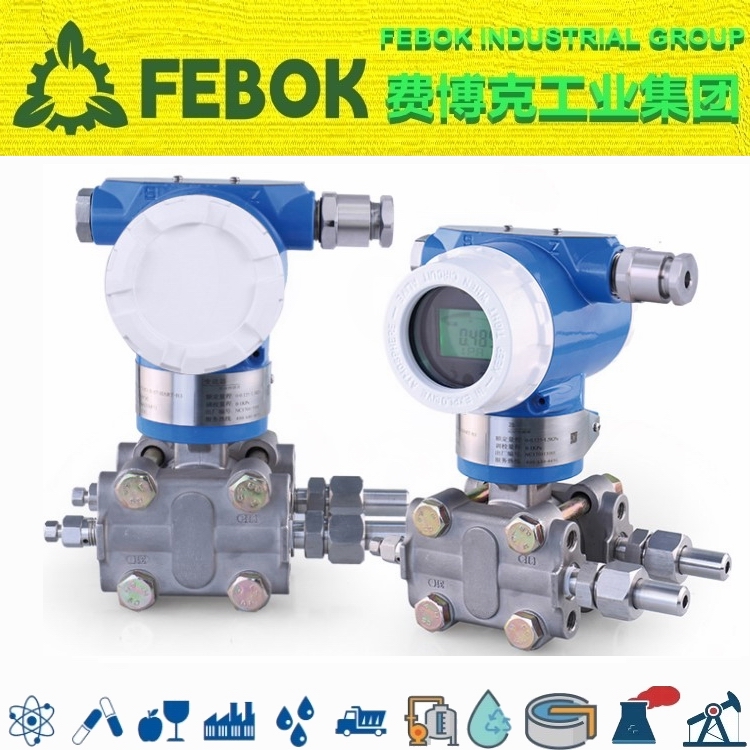

智能无线型压力变送器

智能无线型压力变送器采用通信+电源+传感器三合一的形式，即装即用无须考虑其它因素，搭载NB-IoT模组，是一款低功耗、具有无线通讯功能的智能仪表，结合大数据平台可实现广域范围内的在线多功能监测。

基础参数

测量介质液体或气体（与接触材质兼容）

测量量程-100kPa～0～100MPa（详见量程选型表）

电池寿命≤10年

压力类型表压、绝压、负压

温度补偿-10～70℃

精度等级0.1%FS、0.25%FS、0.5%FS

稳定性能±0.1%FS/年

温度漂移±0.01%FS/℃（温度补偿范围内）±0.05%FS/℃（温度补偿范围外）

整体重量≈5.5kg

防护等级IP66

显示形式LCD液晶显示

协议参数

网络制式NB-IoT

上传信息数据、电池电量、信号强度

发送间隔15min～24h/次(默认为2h/次)

发送时间≈12s/次

发送功耗≈0.5mA/次

采集频率发送间隔期内1～30次(默认30次)

采集时间≈1s/次

采集功耗≈0.002mA/次

电池参数

工作电源3.6V19Ah

电池寿命Administrator: 取决于采集与发送频率(忽略环境与时间因素) 每年休眠功耗为0.7Ah 例：发送间隔为1h、采集频率为30次，电池寿命≤3.3年 例：发送间隔为2h、采集频率为30次，电池寿命≤6年

环境温度-40～85℃

环境湿度0%～95%RH（无冷凝无结露）

过载能力

过载压力300%FS、200%FS、150%FS、12kPa、50kPa、300kPa、480kPa、750kPa、800kPa、1.2MPa、2MPa、3MPa、5MPa

爆破压力600%FS、500%FS、400%FS、300%FS、20kPa、200kPa、600kPa、900kPa、1.25MPa、2MPa、3MPa、5MPa、9MPa、12.5MPa

整体材质

膜片316L不锈钢（接触）

过程连接304不锈钢（接触）

外壳压铸铝

密封件氟橡胶、丁腈橡胶、（见过压与爆破图表（接触被测介质）

机械稳定性

抗震性能10g(20…2000Hz)

抗冲击性：500g/ms
