精巧型压力变送器

精巧型压力变送器英文说明书.pdf

精巧型压力变送器中文说明书.pdf

一、概 述

FEBOK INDUSTRIAL GROUP 美国费博克FEBOK工业集团

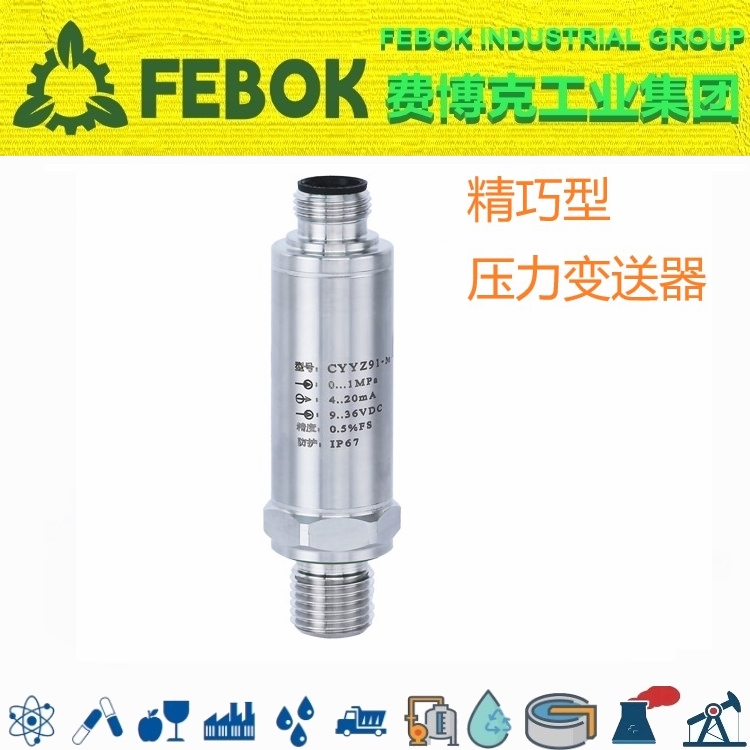

精巧型压力变送器

FEBOK INDUSTRIAL GROUP 美国费博克FEBOK工业集团压力变送器设计精心，不仅结构紧凑，而且质量卓越，非常适用于安装空间有限的工业设备等，并且性价比极高。

技术参数

量程：0～0.6MPa～60MPa

输出：4～20mA

供电：9～36VDC

精度：0.5%FS

典型应用

工程机械 移动设备 液压系统 安装空间有限的工业设备等

测量介质

液体或气体（与接触材质兼容）

基础参数

测量介质液体或气体（与接触材质兼容）

压力量程0～0.6～60MPa

压力方式密封压（以绝对压力101.3kPa为零点）

输出信号4～20mA

供电范围9～36VDC

介质温度-40～120℃

接通时间20ms

响应频率模拟信号输出≤20Hz

精度等级0.5%FS(参考条件温度15～25℃、大气压力86～106kPa、湿度45～75%RH）

温度补偿-10～70℃

稳定性能±0.2%FS/年

温度漂移±0.02%FS/℃（温度补偿范围内）

防护等级IP67注：以上防护等级是指电气连接完整后所达到，也取决于电气连接插头。

耐用性能10X10⁶次（量程下限到量程上限循环次数）

整体重量≈60g

最大功率≤0.02Us(W)注：Us=供电电压

负载特性

电流型负载≤{（Us-7.5）÷0.02}Ω（Us=供电电压）

环境条件

环境温度-40～85℃

过压与爆破

过载压力150%FS、200%FS

爆破压力300%FS、400%FS、500%FS

整体材质

膜片316L不锈钢（接触被测介质）

过程连接304不锈钢（接触被测介质）

外壳304不锈钢

芯体密封件激光焊接、丁氰橡胶

螺纹密封件氟胶（接触被测介质）

接插件ABS工程塑料

机械稳定性

抗震性能20g(20…2000Hz)符合IEC60068-2-6标准

抗冲击性500g/ms符合IEC60068-2-27标准

电气保护

短路保护永久

反极保护无损害，但不工作

绝缘电阻≥100MΩ500VDC

绝缘强度500VAC

输出限制

4-20mA输出最小4mA，输出最大20mA
