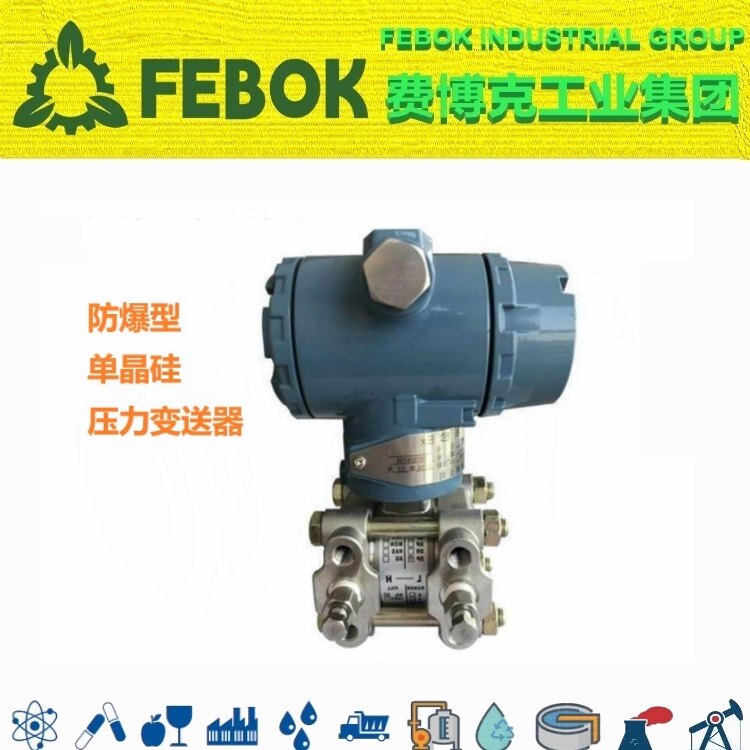

防爆型单晶硅压力变送器

一、概 述

FEBOK INDUSTRIAL GROUP 美国费博克工业集团防爆型单晶硅压力变送器

1、防爆型单晶硅压力变送器中心传感器采用了全球领先的、进口的复合多重微硅固态传感器，较之传统的金属电容压力/差压变送器精度、稳定性、抗干扰能力有大幅度的提高，最高可达0.075级的铂金级精度；

2、OLED点阵显示器、视角广、画质均匀、工作温度宽﹣40℃～﹢80℃；

3、防爆型单晶硅压力变送器工作压力分为16MPa、25MPa和40MPa三档，单向过载压力最高到40MPa；

4、传感器内部集成高灵敏度温度传感器，变送器温性能极佳，最优≤±0.04%FS/10kPa；

5、全不锈钢316L硅油充灌焊接密封结构；

6、稳定可靠，长期漂移为±0.1%FS/3年，10年免维护；

7、极宽的测量范围100Pa~40MPa（最高可拓60MPa）；

8、最高100：1的可调节量程比。

BST9900系列的防爆型压力变送器分为：本安型压力变送器（防爆标志Exia ⅡC T6 Ga）、隔爆型压力变送器（防爆标志Exd ⅡC T6 Gb）。本安型压力变送器必须与安全栅一起使用；隔爆型压力变送器的接线端子必须具备隔爆的电气接头盒坚固的外壳。由查韦斯制造的BST9900系列本安型压力变送器无论从设计到安装，从维护到操作都能实现最优化的测量概念，常用于工业过程化工，石化，燃气，等易燃易爆危险场所。

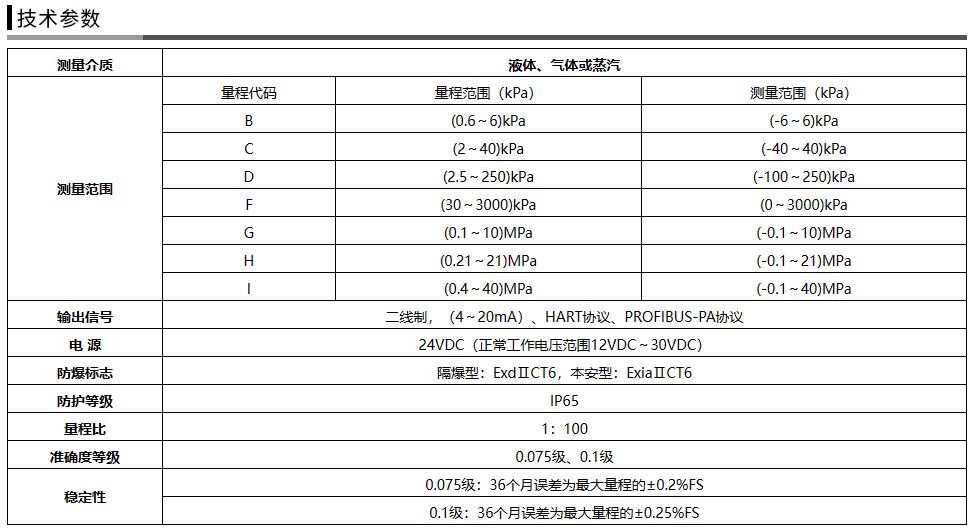

产品描述

适用介质:液体、气体或汽体

防爆标志:Exd CT6 Gb(隔爆型)、Exia lICT6 Ga(本安型)

传感器类型:复合多重微硅固态传感器

传感器材质:316L,哈氏合金,担,不锈钢316L镀金，不锈钢316L涂FEP

准确度等级:0.1级,0.075级量程比:l: 100

测量范围:表压:(-0.1~40)MPa，

绝压:(0~3)MPa

压力连接:1/4 " NPT内螺纹、M20×1.5外螺纹、

G 1/2"内螺纹、1/"NPT内螺纹

供电电源:(12~30)VDC

输出信号:二线制，(4~20)mA叠加HART协议环境温度:-40°℃~+85°℃

防护等级:IP67

电气连接:M20×1.5带螺纹端导线密封接头

表头外壳材质:铝合金(外表喷涂环氧树脂)、304不锈钢、

316不锈钢

长期稳定性:±0.1%FS/36个月填充液:硅油、氟油

产品特点

1、防爆型单晶硅压力变送器中心传感器采用了全球领先的、进口的复合多重微硅固态传感器，较之传统的金属电容压力/差压变送器精度、稳定性、抗干扰能力有大幅度的提高，最高可达0.075级的铂金级精度；

2、OLED点阵显示器、视角广、画质均匀、工作温度宽﹣40℃～﹢80℃；

3、防爆型单晶硅压力变送器工作压力分为16MPa、25MPa和40MPa三档，单向过载压力最高到40MPa；

4、传感器内部集成高灵敏度温度传感器，变送器温性能极佳，最优≤±0.04%FS/10kPa；

5、全不锈钢316L硅油充灌焊接密封结构；

6、稳定可靠，长期漂移为±0.1%FS/3年，10年免维护；

7、极宽的测量范围100Pa~40MPa（最高可拓60MPa）；

8、最高100：1的可调节量程比。

工作原理

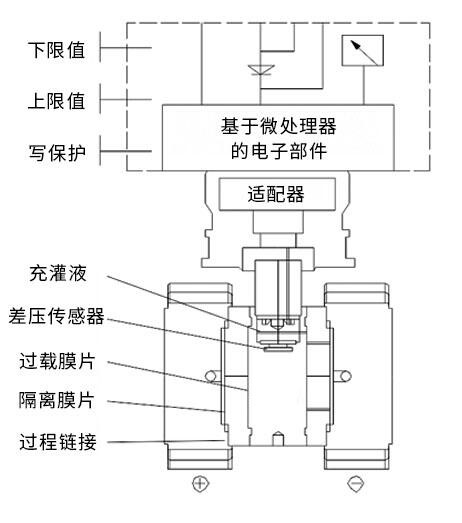

压力变送器包括两个功能单元：主单元和辅助单元

       主单元包括传感器和过程连接。

       工作原理如下：传感器模块采用全焊接技术，内部拥有一个整体化的过载膜片，一个绝对压力传感器、一个差压传感器和一个温度传感器。

       绝压传感器只装在传感器膜盒的高压侧，作为静压测量和补偿的参考值，温度传感器作为温度补偿的参考值。差压传感器的正压侧与传感器膜盒的高压腔相连，差压传感器的负压侧与传感器膜盒的低压腔相连，差压通过隔离膜片和填充液，传递给差压传感器内的硅芯片，使差压传感器的芯片的阻值发生变化，从而导致检测系统输出电压变化。该输出电压与压力变化成正比，再由适配单元和放大器转化成一标准化信号输出。
