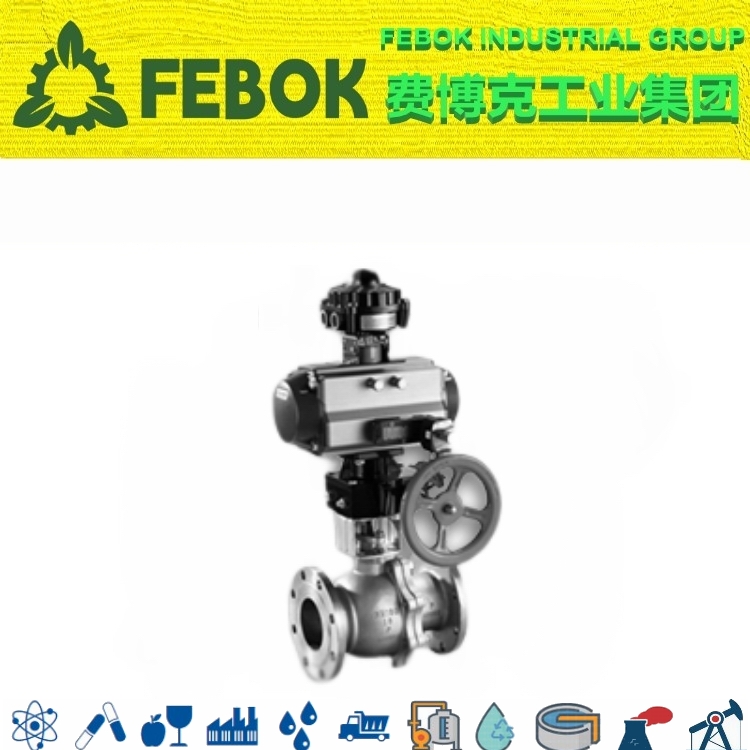

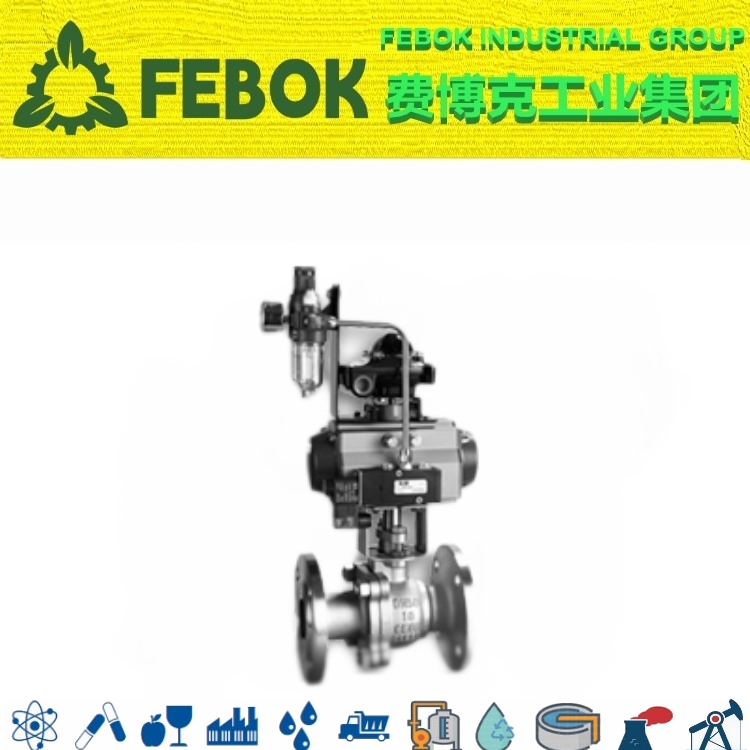

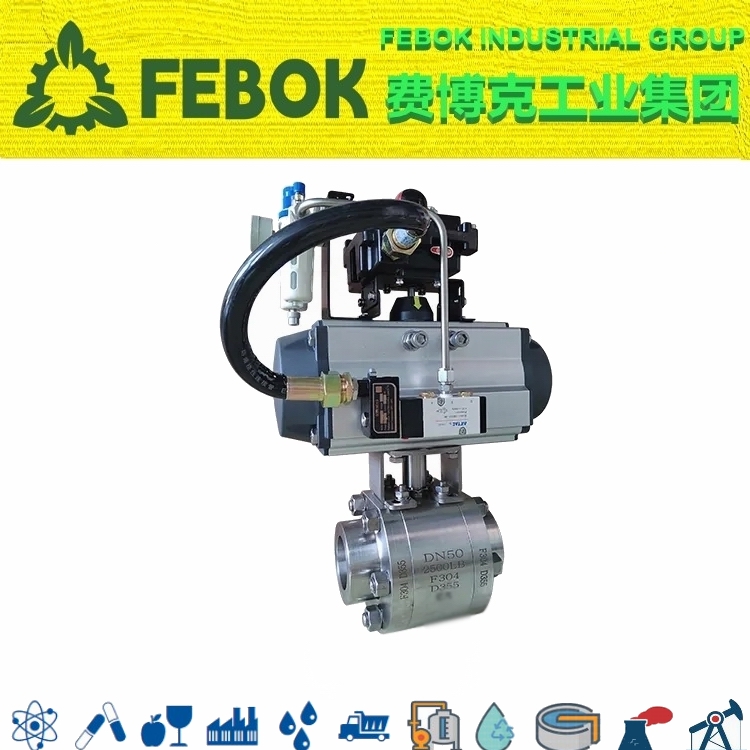

进口气动法兰球阀
产品型号：
产品描述：
气动执行器分为：气动双作用、气动单作用(弹簧复位)两种形式。法兰气动球阀是一种转角90°的旋转类球阀，密封性能优良，流通能力大，流阻系数小，结构简单、维修方便、使用寿命长，阀体通道和连接管径相等并成一直径，介质可以毫无损失的流过。产品通常用···
产品特点：
立即咨询咨询热线：17750010617
气动法兰球阀概述
气动执行器分为：气动双作用、气动单作用(弹簧复位)两种形式。法兰气动球阀是一种转角90°的旋转类球阀，密封性能优良，流通能力大，流阻系数小，结构简单、维修方便、使用寿命长，阀体通道和连接管径相等并成一直径，介质可以毫无损失的流过。产品通常用于密封要求严格的场合，除控制气体、液体、蒸汽介质外，还事宜控制污水和含有纤维性杂质的介质，气动阀门广泛用于石油、化工、冶金、电站、制冷等工作领域。
法兰气动球阀的关闭件是个带孔的球体(或部分球)，球体随阀杆转动，实现阀门的开启或关闭。球阀在管路中主要用来做切断、分配和改变介质的流动方向。法兰球阀的球体是浮动的，在介质压力作用下，球体产生一定的位移并紧压在出口端的密封面上，保证出口端密封。气动法兰球阀可做高平台设计，采用阀门驱动装置标准的设计，不需要支架和轴承连接，执行器安装起来简单方便。
气动法兰球阀参数
| 阀体参数 | 执行器参数 |
| 公称通径：DN15-DN200(1/2"-8") | 执行器形式：AT气动执行器、拨叉式气动执行器 |
| 公称压力：1.6Mpa-6.4Mpa | 作用方式：双作用、单作用(弹簧复位) |
| 适用介质：水、油、气 | 控制方式：开关型、智能调节型 |
| 适用温度：-20~250℃ | 气源介质：空气 |
| 阀体材质：WCB / CF8 / CF8M | 气源压力：双作用3-8bar；单作用4-8bar |
| 阀座材质：PTFE/PPL/PEK/硬密封 | 行程调整范围：90°±5° |
| 球体材质：CF8 / CF8M | 输出扭矩：双作用3.9-10560N.m；单作用8.5-4858N.m |
| 阀杆材质：SUS304 / SUS316 | 附件：电磁阀、定位器、限位开关、三联件、手动机构 |
| 填料材质：聚四氟乙烯PTFE | 汽缸材质：铝合金、铸铁 |
| 设计制造：GB/T 12237；ASME B16.34；API608 | 活塞材质：铸铝硬质氧化处理 |
| 法兰标准：GB/T 9113；ASME B16.10 | 弹簧材质：弹簧钢 |
| 结构长度：GB/T 12221；ASME B16.10；API 6D | 气源接口：符合NAMUR标准 |
气动法兰球阀特点
AT系列气动执行器是一种双活塞齿条与齿轮转动结构的气动执行机构。气动执行器为活塞式，活塞式行程长，适用于要求有较大推力的场合，可以直接带动阀杆，还可以和蜗轮蜗杆配合使用。结构简单、输出推力大、动作平稳可靠、安全防爆，在对安全要求较高的生产过程中有着广泛的应用。

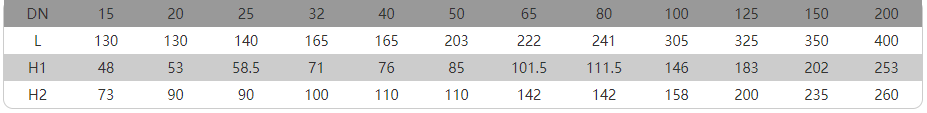

气动法兰球阀尺寸
