进口气动法兰三通球阀
产品型号：
产品描述：
气动三通球阀由气动执行机构和三通球阀组成，是一种旋转类切断调节阀门。气动执行器分为：气动双作用、气动单作用(弹簧复位)两种形式。气动三通球阀可为L形和T形，L形(Q644F)三通球阀用于介质流向的切换，能使相互垂直的两个通道连接；T形(Q6···
产品特点：
立即咨询咨询热线：17750010617

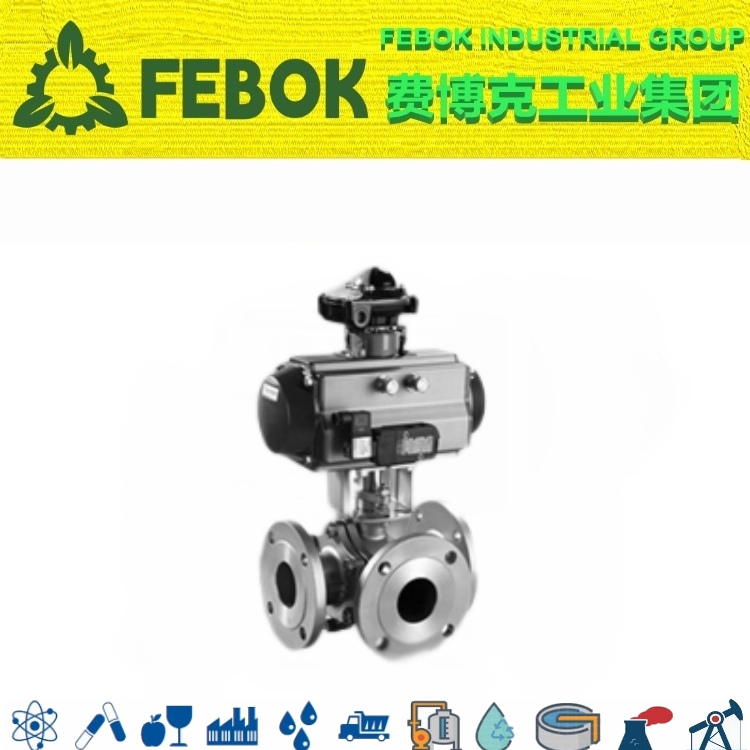

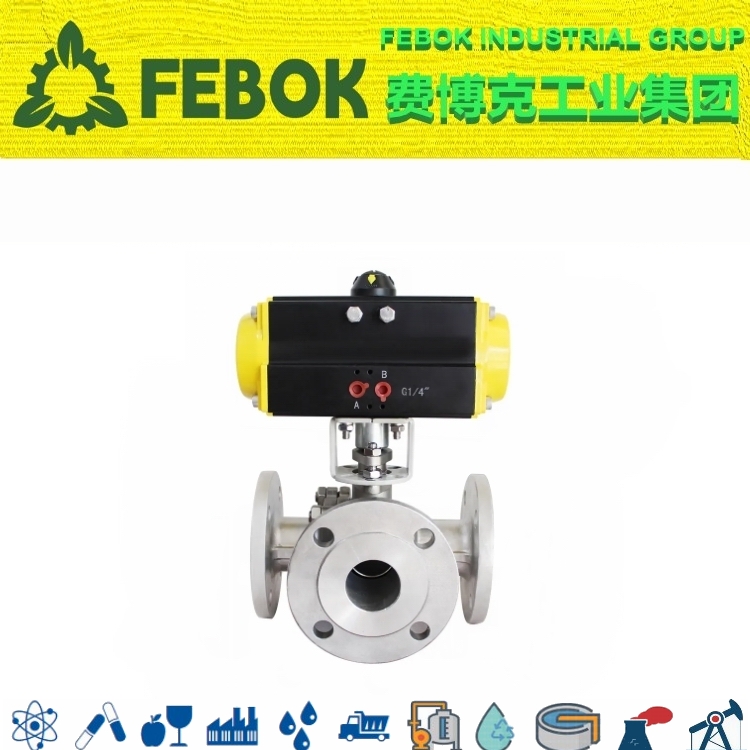

气动法兰三通球阀概述
气动三通球阀由气动执行机构和三通球阀组成，是一种旋转类切断调节阀门。气动执行器分为：气动双作用、气动单作用(弹簧复位)两种形式。气动三通球阀可为L形和T形，L形(Q644F)三通球阀用于介质流向的切换，能使相互垂直的两个通道连接；T形(Q645F)三通球阀用于介质分流、合流及流向切换。T形三通可以使三个通道相互连通或使其中的两个通道连通。三通球阀一般采用两阀座结构，亦可根据用户要求采用四阀座结构。
气动法兰三通球阀参数
| 阀体参数 | 执行器参数 |
| 公称通径：DN15-DN400(1/2"-16") | 执行器形式：AT气动执行器、拨叉式气动执行器 |
| 公称压力：1.6Mpa-6.4Mpa | 作用方式：双作用、单作用(弹簧复位) |
| 适用介质：水、油、气 | 控制方式：开关型、智能调节型 |
| 适用温度：-20~300℃ | 气源介质：空气 |
| 阀体材质：WCB / CF8 / CF8M | 气源压力：双作用3-8bar；单作用4-8bar |
| 阀座材质：PTFE/PPL/PEK/硬密封 | 行程调整范围：90°±5° |
| 球体材质：CF8 / CF8M | 输出扭矩：双作用3.9-10560N.m；单作用8.5-4858N.m |
| 阀杆材质：SUS304 / SUS316 | 附件：电磁阀、定位器、限位开关、三联件、手动机构 |
| 填料材质：聚四氟乙烯PTFE | 汽缸材质：铝合金、铸铁 |
| 设计制造：GB/T 12237；ASME B16.34；API608 | 活塞材质：铸铝硬质氧化处理 |
| 法兰标准：GB/T 9113；ASME B16.10 | 弹簧材质：弹簧钢 |
| 结构长度：GB/T 12221；ASME B16.10；API 6D | 气源接口：符合NAMUR标准 |
气动法兰三通球阀特点
AT系列气动执行器是一种双活塞齿条与齿轮转动结构的气动执行机构。气动执行器为活塞式，活塞式行程长，适用于要求有较大推力的场合，可以直接带动阀杆，还可以和蜗轮蜗杆配合使用。结构简单、输出推力大、动作平稳可靠、安全防爆，在对安全要求较高的生产过程中有着广泛的应用。

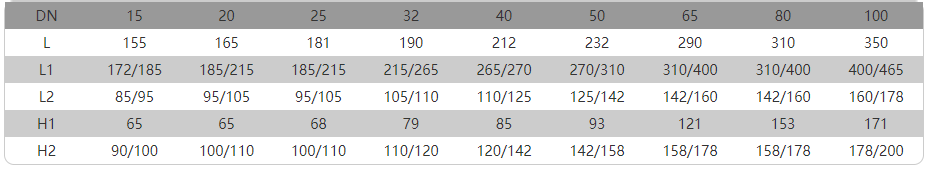

气动法兰三通球阀尺寸
气动法兰三通球阀概述
气动三通球阀由气动执行机构和三通球阀组成，是一种旋转类切断调节阀门。气动执行器分为：气动双作用、气动单作用(弹簧复位)两种形式。气动三通球阀可为L形和T形，L形(Q644F)三通球阀用于介质流向的切换，能使相互垂直的两个通道连接；T形(Q645F)三通球阀用于介质分流、合流及流向切换。T形三通可以使三个通道相互连通或使其中的两个通道连通。三通球阀一般采用两阀座结构，亦可根据用户要求采用四阀座结构。
气动法兰三通球阀参数
| 阀体参数 | 执行器参数 |
| 公称通径：DN15-DN400(1/2"-16") | 执行器形式：AT气动执行器、拨叉式气动执行器 |
| 公称压力：1.6Mpa-6.4Mpa | 作用方式：双作用、单作用(弹簧复位) |
| 适用介质：水、油、气 | 控制方式：开关型、智能调节型 |
| 适用温度：-20~300℃ | 气源介质：空气 |
| 阀体材质：WCB / CF8 / CF8M | 气源压力：双作用3-8bar；单作用4-8bar |
| 阀座材质：PTFE/PPL/PEK/硬密封 | 行程调整范围：90°±5° |
| 球体材质：CF8 / CF8M | 输出扭矩：双作用3.9-10560N.m；单作用8.5-4858N.m |
| 阀杆材质：SUS304 / SUS316 | 附件：电磁阀、定位器、限位开关、三联件、手动机构 |
| 填料材质：聚四氟乙烯PTFE | 汽缸材质：铝合金、铸铁 |
| 设计制造：GB/T 12237；ASME B16.34；API608 | 活塞材质：铸铝硬质氧化处理 |
| 法兰标准：GB/T 9113；ASME B16.10 | 弹簧材质：弹簧钢 |
| 结构长度：GB/T 12221；ASME B16.10；API 6D | 气源接口：符合NAMUR标准 |
气动法兰三通球阀特点
AT系列气动执行器是一种双活塞齿条与齿轮转动结构的气动执行机构。气动执行器为活塞式，活塞式行程长，适用于要求有较大推力的场合，可以直接带动阀杆，还可以和蜗轮蜗杆配合使用。结构简单、输出推力大、动作平稳可靠、安全防爆，在对安全要求较高的生产过程中有着广泛的应用。
气动法兰三通球阀尺寸
