进口固定式球阀

产品型号:

产品描述:

固定式球阀概述固定球阀的球体是固定的,受压后不产生移动。固定式球阀都带有浮动阀座,受介质压力后,阀座产生移动,使密封圈紧压在球体上,以保证密封。通常在于球体的上、下轴上装有轴承,操作扭距小,适用于高压和大口径的阀门。

产品特点:

固定式球阀概述固定球阀的球体是固定的,受压后不产生移动。固定式球阀都带有浮动阀座,受介质压力后,阀座产生移动,使密封圈紧压在球体上,以保证密封。通常在于球体的上、下轴上装有轴承,操作扭距小,适用于高压和大口径的阀门。固定式球阀参数固定式球阀···

立即咨询咨询热线:17750010617



固定式球阀概述

固定球阀的球体是固定的,受压后不产生移动。固定式球阀都带有浮动阀座,受介质压力后,阀座产生移动,使密封圈紧压在球体上,以保证密封。通常在于球体的上、下轴上装有轴承,操作扭距小,适用于高压和大口径的阀门。

固定式球阀参数

固定式球阀设计特点

固定式球阀适用于天然气、油品、化工、冶金、环保、制药等行业,其中抗硫系列产品适用于含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。

1、阀杆防吹出设计:阀杆与球是独立的,阀杆靠近球的一端设计成整体结构,压盖法兰可挡住改T型阀杆,避免被内腔压力吹出。
2、防静电装置:防静电装置是图尔球阀的标准设计。阀杆上装有弹簧接地赛钉,使球、阀杆与阀体之间相接触,形成导通电路,可将电荷转移,从而避免阀门开关时摩擦产生静电积聚或流体冲击阀体内腔产生静电积聚。这种静电积聚对一些危险区域内的管线来说是极其危险。

3、防火设计:①防止外漏:在正常情况下,双O型圈加压盖石墨垫片的设计可防止阀杆处的泄漏,O型圈加阀体石墨垫片也保证了阀体、阀盖连接部位的密封,当火灾发生时,O型圈因熔化而失效,此时压盖石墨垫片、阀体石墨垫片和阀杆石墨填料将承担防止介质外泄漏功能。②防止内漏:火灾发生时,当非金属材料如O型圈、软密封座圈和阀座挡圈被分解或熔化后,则二道密封的金属座圈在弹簧的预紧力作用下将推向球体接触而阻断管线介质,最大程度较小阀门通道中的内漏。另外柔性石墨座圈填料同时受座圈压缩而密封,阻止介质在阀体与座圈间泄漏。

4、紧急注脂装置:6"以上的固定球阀,阀杆和座圈上装有注射密封脂装置。当密封材料被火灾或其他意外事故破坏分解时,向注射器注射密封脂可阻止源自阀杆和座圈的泄漏,该装置内设有一道止回阀起后背密封作用。紧急密封装置在必要时也可用来对阀座区域进行冲洗润滑,以保持其清洁。
5、双阻断及泄放功能:根据用户要求或装置系统要求,球阀的阀体上安装有泄放阀。当球体关闭时,即使阀门两面同时受压,阀门中腔和两端通道是被互相阻断的,阀腔内的积压可通过阀体的泄放阀进行排放。它具有双截止与泄放功能,固定球阀两阀座能独立切断进口端和出口端流体,如此实现双阻断功能。阀体的泄放阀的另一种功能是通过它可对阀体内的长期淤积物进行冲洗与排放。

6、中腔压力自排放:当阀门中腔压力(PC)小于座圈弹簧的预紧力(FS)和管线流体压力(P1),即∆P×D1>FS,则球体和阀座预紧力接触确保密封。反之,当阀门中腔压力(PC)大于座圈弹簧的预紧力(FS)和管线流体压力(P1),即∆P×D1>FS时,中腔压力将座圈轻微推开,使之与球体之间产生一小间隙,这样内腔过载压力自动泄放到管线中,重新达到阀门中腔和管线(上下游)的压力平衡。
7、抗硫化应力裂化:固定式抗硫球阀,阀门接触介质的材料(包括紧固件)都是按照美国腐蚀工程师协会标准NACE Mr0175的要求进行选择,并在制造过程中严格的质量控制和质量检测,以符合标准的规定,并满足抗硫化环境工况的工艺要求。

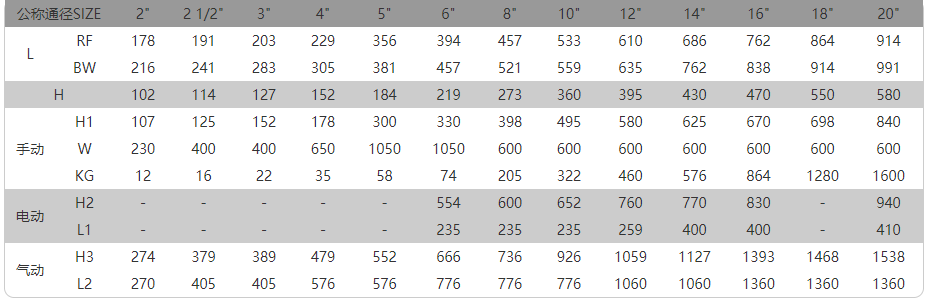

固定式球阀尺寸

API软密封铸钢固定球阀150LB


API软密封铸钢固定球阀300LB


硬密封铸钢固定球阀1.6Mpa





固定式球阀概述

固定球阀的球体是固定的,受压后不产生移动。固定式球阀都带有浮动阀座,受介质压力后,阀座产生移动,使密封圈紧压在球体上,以保证密封。通常在于球体的上、下轴上装有轴承,操作扭距小,适用于高压和大口径的阀门。

固定式球阀参数

固定式球阀设计特点

固定式球阀适用于天然气、油品、化工、冶金、环保、制药等行业,其中抗硫系列产品适用于含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。

1、阀杆防吹出设计:阀杆与球是独立的,阀杆靠近球的一端设计成整体结构,压盖法兰可挡住改T型阀杆,避免被内腔压力吹出。
2、防静电装置:防静电装置是图尔球阀的标准设计。阀杆上装有弹簧接地赛钉,使球、阀杆与阀体之间相接触,形成导通电路,可将电荷转移,从而避免阀门开关时摩擦产生静电积聚或流体冲击阀体内腔产生静电积聚。这种静电积聚对一些危险区域内的管线来说是极其危险。

3、防火设计:①防止外漏:在正常情况下,双O型圈加压盖石墨垫片的设计可防止阀杆处的泄漏,O型圈加阀体石墨垫片也保证了阀体、阀盖连接部位的密封,当火灾发生时,O型圈因熔化而失效,此时压盖石墨垫片、阀体石墨垫片和阀杆石墨填料将承担防止介质外泄漏功能。②防止内漏:火灾发生时,当非金属材料如O型圈、软密封座圈和阀座挡圈被分解或熔化后,则二道密封的金属座圈在弹簧的预紧力作用下将推向球体接触而阻断管线介质,最大程度较小阀门通道中的内漏。另外柔性石墨座圈填料同时受座圈压缩而密封,阻止介质在阀体与座圈间泄漏。

4、紧急注脂装置:6"以上的固定球阀,阀杆和座圈上装有注射密封脂装置。当密封材料被火灾或其他意外事故破坏分解时,向注射器注射密封脂可阻止源自阀杆和座圈的泄漏,该装置内设有一道止回阀起后背密封作用。紧急密封装置在必要时也可用来对阀座区域进行冲洗润滑,以保持其清洁。
5、双阻断及泄放功能:根据用户要求或装置系统要求,球阀的阀体上安装有泄放阀。当球体关闭时,即使阀门两面同时受压,阀门中腔和两端通道是被互相阻断的,阀腔内的积压可通过阀体的泄放阀进行排放。它具有双截止与泄放功能,固定球阀两阀座能独立切断进口端和出口端流体,如此实现双阻断功能。阀体的泄放阀的另一种功能是通过它可对阀体内的长期淤积物进行冲洗与排放。

6、中腔压力自排放:当阀门中腔压力(PC)小于座圈弹簧的预紧力(FS)和管线流体压力(P1),即∆P×D1>FS,则球体和阀座预紧力接触确保密封。反之,当阀门中腔压力(PC)大于座圈弹簧的预紧力(FS)和管线流体压力(P1),即∆P×D1>FS时,中腔压力将座圈轻微推开,使之与球体之间产生一小间隙,这样内腔过载压力自动泄放到管线中,重新达到阀门中腔和管线(上下游)的压力平衡。
7、抗硫化应力裂化:固定式抗硫球阀,阀门接触介质的材料(包括紧固件)都是按照美国腐蚀工程师协会标准NACE Mr0175的要求进行选择,并在制造过程中严格的质量控制和质量检测,以符合标准的规定,并满足抗硫化环境工况的工艺要求。

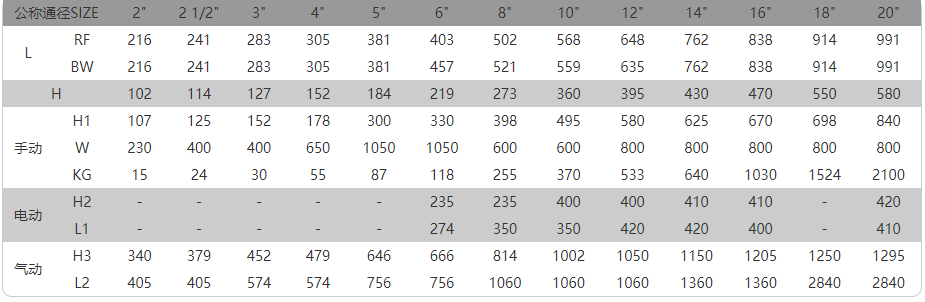

固定式球阀尺寸

API软密封铸钢固定球阀150LB


API软密封铸钢固定球阀300LB


硬密封铸钢固定球阀1.6Mpa





固定式球阀概述

固定球阀的球体是固定的,受压后不产生移动。固定式球阀都带有浮动阀座,受介质压力后,阀座产生移动,使密封圈紧压在球体上,以保证密封。通常在于球体的上、下轴上装有轴承,操作扭距小,适用于高压和大口径的阀门。

固定式球阀参数

固定式球阀设计特点

固定式球阀适用于天然气、油品、化工、冶金、环保、制药等行业,其中抗硫系列产品适用于含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。

1、阀杆防吹出设计:阀杆与球是独立的,阀杆靠近球的一端设计成整体结构,压盖法兰可挡住改T型阀杆,避免被内腔压力吹出。
2、防静电装置:防静电装置是图尔球阀的标准设计。阀杆上装有弹簧接地赛钉,使球、阀杆与阀体之间相接触,形成导通电路,可将电荷转移,从而避免阀门开关时摩擦产生静电积聚或流体冲击阀体内腔产生静电积聚。这种静电积聚对一些危险区域内的管线来说是极其危险。

3、防火设计:①防止外漏:在正常情况下,双O型圈加压盖石墨垫片的设计可防止阀杆处的泄漏,O型圈加阀体石墨垫片也保证了阀体、阀盖连接部位的密封,当火灾发生时,O型圈因熔化而失效,此时压盖石墨垫片、阀体石墨垫片和阀杆石墨填料将承担防止介质外泄漏功能。②防止内漏:火灾发生时,当非金属材料如O型圈、软密封座圈和阀座挡圈被分解或熔化后,则二道密封的金属座圈在弹簧的预紧力作用下将推向球体接触而阻断管线介质,最大程度较小阀门通道中的内漏。另外柔性石墨座圈填料同时受座圈压缩而密封,阻止介质在阀体与座圈间泄漏。

4、紧急注脂装置:6"以上的固定球阀,阀杆和座圈上装有注射密封脂装置。当密封材料被火灾或其他意外事故破坏分解时,向注射器注射密封脂可阻止源自阀杆和座圈的泄漏,该装置内设有一道止回阀起后背密封作用。紧急密封装置在必要时也可用来对阀座区域进行冲洗润滑,以保持其清洁。
5、双阻断及泄放功能:根据用户要求或装置系统要求,球阀的阀体上安装有泄放阀。当球体关闭时,即使阀门两面同时受压,阀门中腔和两端通道是被互相阻断的,阀腔内的积压可通过阀体的泄放阀进行排放。它具有双截止与泄放功能,固定球阀两阀座能独立切断进口端和出口端流体,如此实现双阻断功能。阀体的泄放阀的另一种功能是通过它可对阀体内的长期淤积物进行冲洗与排放。

6、中腔压力自排放:当阀门中腔压力(PC)小于座圈弹簧的预紧力(FS)和管线流体压力(P1),即∆P×D1>FS,则球体和阀座预紧力接触确保密封。反之,当阀门中腔压力(PC)大于座圈弹簧的预紧力(FS)和管线流体压力(P1),即∆P×D1>FS时,中腔压力将座圈轻微推开,使之与球体之间产生一小间隙,这样内腔过载压力自动泄放到管线中,重新达到阀门中腔和管线(上下游)的压力平衡。
7、抗硫化应力裂化:固定式抗硫球阀,阀门接触介质的材料(包括紧固件)都是按照美国腐蚀工程师协会标准NACE Mr0175的要求进行选择,并在制造过程中严格的质量控制和质量检测,以符合标准的规定,并满足抗硫化环境工况的工艺要求。

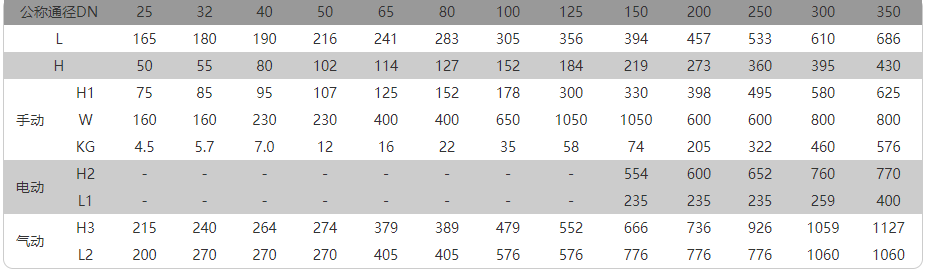

固定式球阀尺寸

API软密封铸钢固定球阀150LB


API软密封铸钢固定球阀300LB


硬密封铸钢固定球阀1.6Mpa
