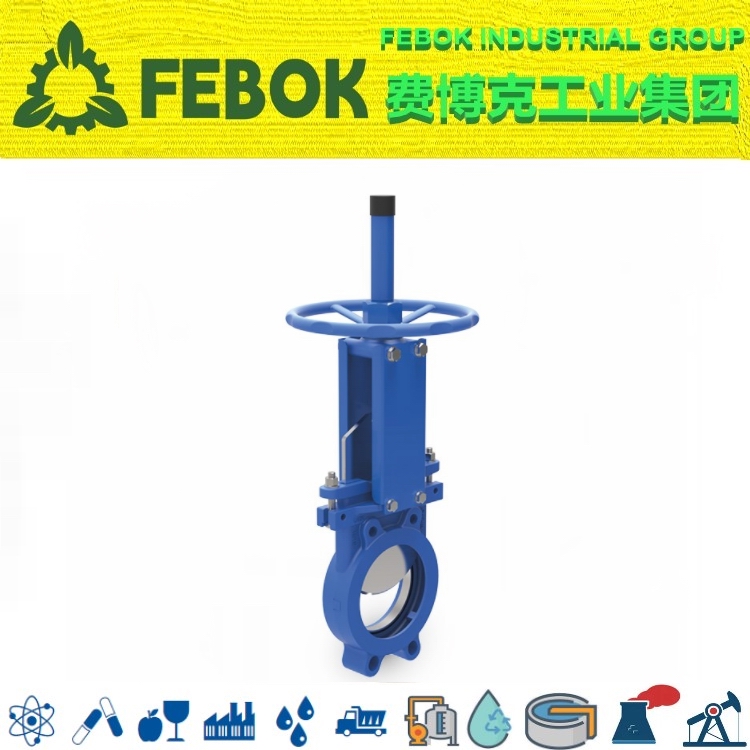

单向密封刀闸阀

工作压力：

DN50-DN100 16bar

DN125-DN200 10bar

DN250-DN400 7bar

DN450-DN600 5bar

DN650-DN750 4bar

DN800-DN900 3bar

DN1000         2bar

DN1100-DN1400 1bar

连接形式：对夹，梅花

设计标准：JB/T8691-2013

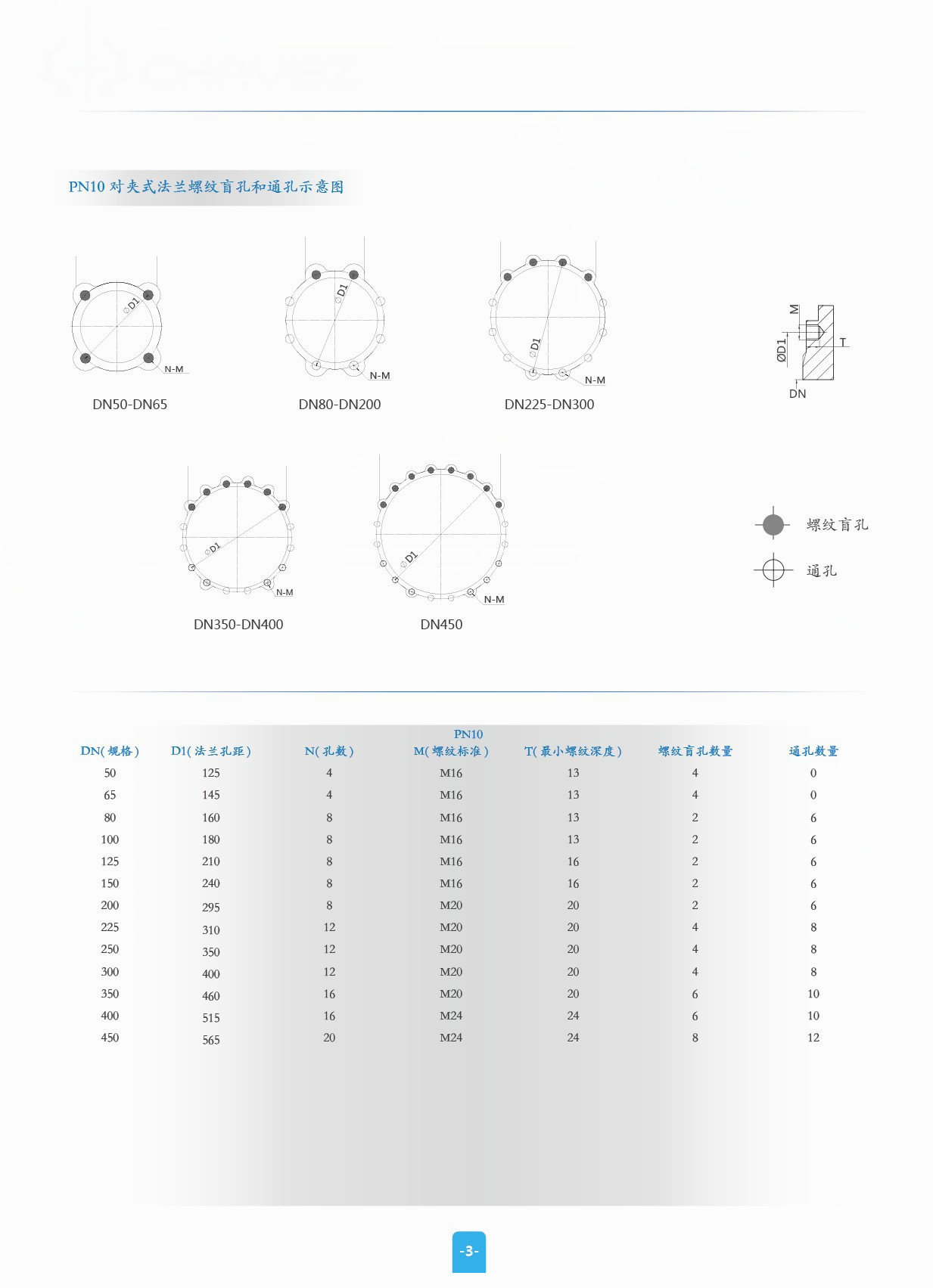

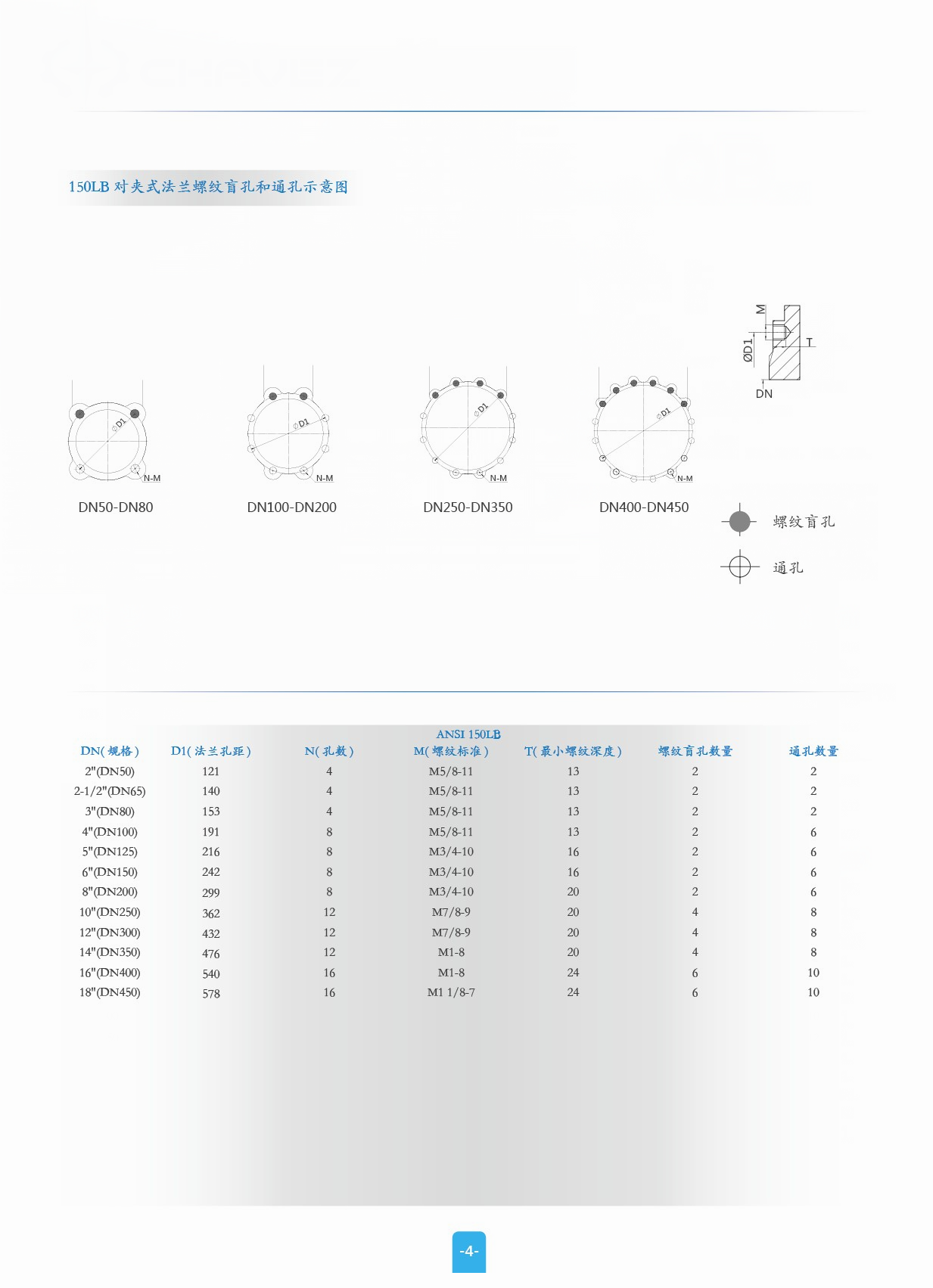

法兰标准：GB/T9113.1-2010

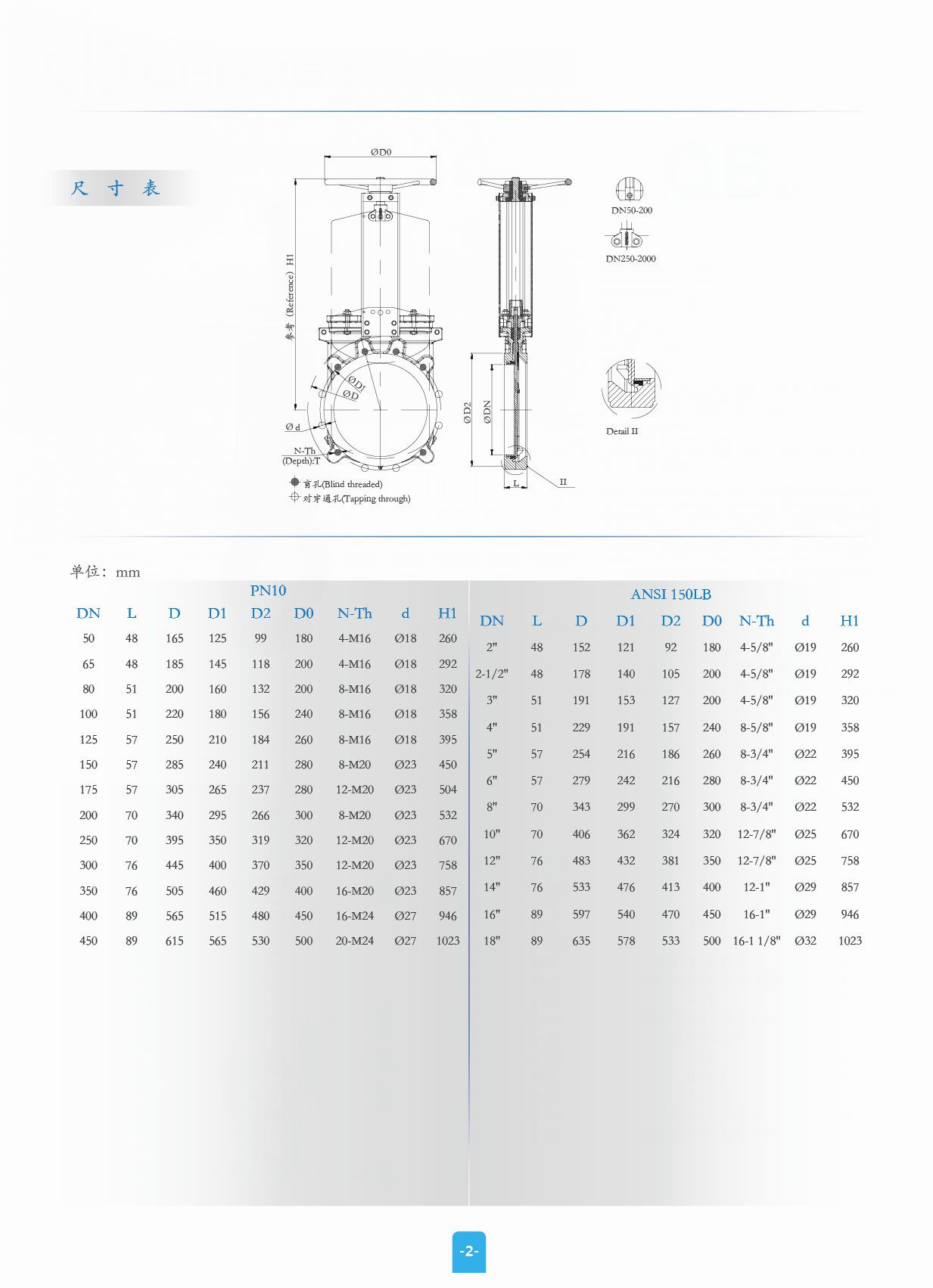

结构长度：GB/T15188.2-94 chart6-7

检验标准：GB/T13927-2008

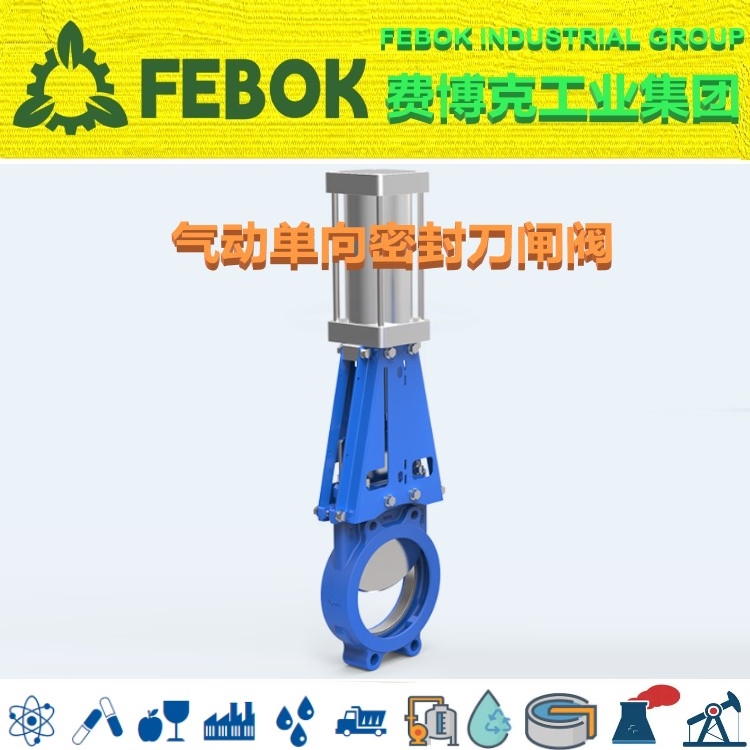

开关形式：手轮，涡轮，气动，电装，液动，电液动，链轮盘，杠杆

阀体材质：F55, F53, 2205, CF3M, CF8M, CF8, WCB, GGG40

闸板材质：F55, F53, 2205, SS310, SS316L, SS316, SS304

密封材质：NBR, EPDM,FKM,PTFE，石墨, 金属密封

填料：芳纶，高水机，四氟，橡胶，石墨

适用介质：适用于泥浆、城市污水处理、糖厂、粉体、造纸、医药、化工、食品等领域。

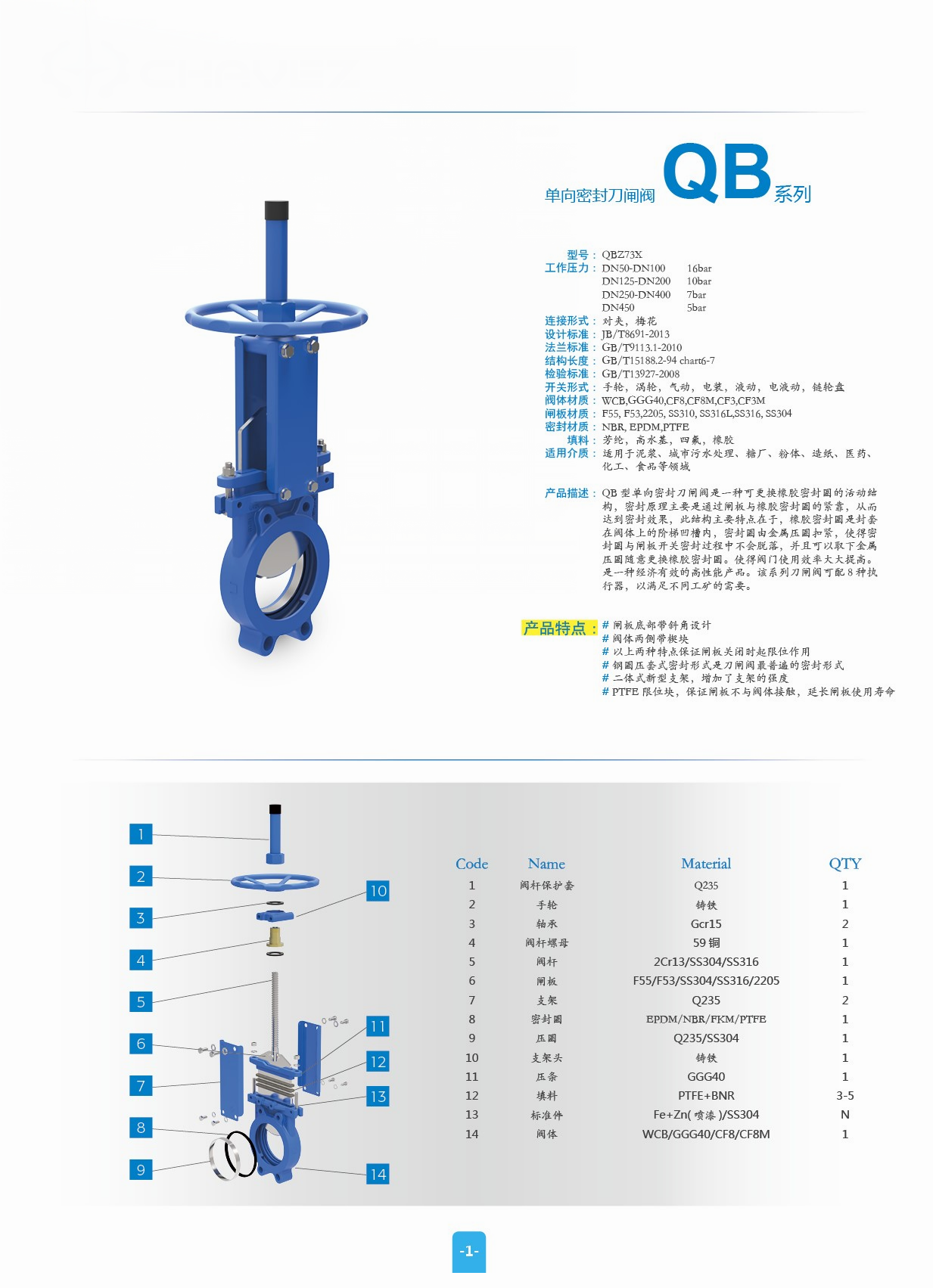

产品描述：QB 型单向密封刀闸阀是一种可更换橡胶密封圈的活动结构，密封原理主要是通过闸板与橡胶密封圈的紧靠，从而达到密封效果，此结构主要特点在于，橡胶密封圈是封套在阀体上的阶梯凹槽内，密封圈由金属压圈扣紧，使得密封圈与闸板开关密封过程中不会脱落，并且可以取下金属压圈随意更换橡胶密封圈。使得阀门使用效率大大提高。是一种经济有效的高性能产品。该系列刀闸阀可配 8 种执行器，以满足不同工矿的需要。

产品特点：

1.闸板底部带斜角设计

2.阀体两侧带楔块

3.以上两种特点保证闸板关闭时起限位作用

4.钢圈压套式密封形式是刀闸阀最普遍的密封形式

5.二体式新型支架，增加了支架的强度

6.PTFE限位块，保证闸板不与阀体接触，延长闸板使用寿命
