某热泵机房中，4台河水取水泵的额定工况流量均为Q-958m³/h，扬程H-21m，转速n-1480rpm。水泵进、出口接纳管径均为DN350，水泵本体接口口径为DN400。当水泵接通电源开端运转后，能够很明显的听到水泵发出的“啪、啪、啪"的炸裂声，经过超声波流量计中止检测，检测到水泵出水流量仅为680m³/h，与额定工况倾向很大，能够断定该水泵在运转过程中发作了很严重的汽蚀现象。
发作汽蚀的缘由剖析有以下几点:
1）水泵进口压力低；
2）水泵进出口接纳管径偏小；
3）其他缘由。
2、水泵入口压力剖析计算与结论
2.1、水泵进口压力计算

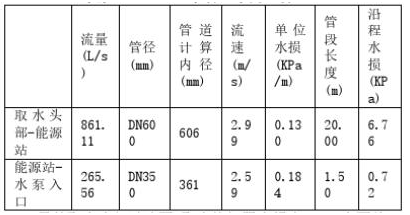

2.1.1、水泵吸入口前取水管网水力计算：
另外取水头部过滤网+取水格栅阻力损失2m；水泵前Y型过滤器阻力损失1m。
突变管部分阻力系数ξ= (1-A1/A2) ^2
DN800突缩为DN350，ξ- (1-12.25/64) 2-0.6538，部分阻力=2.193KPa
DN350突扩为DN400，ξ= (1-12.25/16)、2=0.055，部分阻力=0.186KPa
弯头、三通的部分水损取沿程水损的30%
综上计算：水泵若正常开启运转后，从取水口至水泵吸入口总水损= (0.676+0.072) X1.3+2+1+0.238=4.21m
2.1.2、水泵进口压力：
河水水位实测黄海高程为0.54知，水泵吸入口实测高程为-5.32m，大气压力10m。
水泵吸入口之前压力P=10+0.54-(-5.32)-4.21-11.65m
2.1.3、水泵的必需汽蚀余量NPSHr
依据厂家提供取水泵选型材料，查得本项目取水泵的性能特性曲线，在额定工况下，可知该水泵的必需汽蚀余量为6m。
2.2、水的汽化压力计算
依据安托尼方程lgP-A-B/ (T+C)
河水温度为30C时A=7.07406，B=1657.46，C=227. 02
可计算出夏季30℃的河水的汽化压力为4.219KPa。
2.3、计算剖析结论
依据上述计算，思索水体汽化压力0.42m并附加0.3m的平安值，只需保证水泵进口压力大于6.72m，理论的进口压力为11.65m,水泵进口压力能满足水泵必需汽蚀余量的央求。水泵进口压力低不是构本钱项目取水发作汽蚀的主要缘由。
3、水泵进出口按管管径计算剖析
水泵进出口管径均为DN350，外径377mm，壁厚8mm,理论流量958m³/h，理论流量680m³ /h。在流量为958m³ /h状况下，管道内水体流速为2.60m/s;在流量为680m³/h状况下，管道内水体流速为1.85m/s。
依据《现代泵技术手册》中水泵设计央求:当水泵吸口。口径小于DN250时，水泵吸口前管段水体流速宜控制在1.0-1.6m/s之间: 当水泵吸口口径大于等于DN250时，水泵吸口前管段水体流速宜控制在1.2-2.0m/s。
某热泵机房取水泵进出口口径均为DN400，按上述央求，该取水泵吸入口前管段水体流速宜控制在1.2-2.0m/s 之间，而理论流速为2.6m/s， 因而取水泵前后管径偏小是构本钱项目发作汽蚀的重要缘由。
4、其他缘由剖析
4.1、水体中气体含量较大
某热泵机房水源水来自其北面的蟒蛇河，蟒蛇河为淡水河，水体中氧气、二氧化碳等气体含量较多。在其流经水泵吸入口后，由于水泵吸入口至水泵叶轮叶片处压力降低，气体溶解度降低，气体析出，并且在叶片入口附。近液体压力最低处，致使构成部分的真空，局部水体汽化, 加重汽蚀并使得水泵出水量降低。

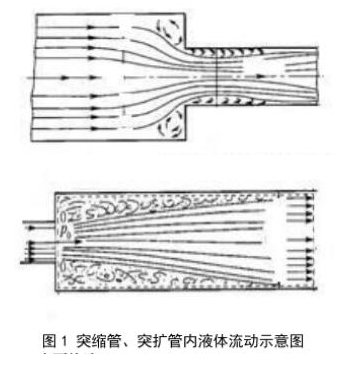

4.2、突缩管及突扩管
河水从DN600引水管汇入机房内DN800的集水管内，再由DN350的支管引水至DN400的水泵吸入口，水在突缩管及突扩管中活动时都会产生部分的死区，招致水泵抽水量缺乏，从而构成汽蚀。
4.3、水泵结构
在水泵运转过程中，液体压力沿着泵入口到叶轮入口而降落，在叶片入口左近液体压力最低，致使构成部分的真空，所以，水泵在运转过程中，或多或少会产生汽蚀现象。
5、现场整改
依据上述剖析，构本钱项目取水泵发作汽蚀最可能的缘由为水泵进出口管径偏小，吸入口管道水体流速过大，并且水泵吸入口直管段间隔太短，水力工况不好。受机房空间等限制，水泵吸入口前端做一段长直管道不合理论，于是应用现场便利条件，将水泵吸入口径调整为DN400，吸入口管道内水体计算流速为2m/s。 调整完成后中止通电测试，水泵在开启运转一段时间后，已根本听不到异响，运用超声波丈量仪检测出水泵的出水流量为930m³/h,已根本抵达水泵额定工况下的流量。
6、结论
在开式取水系统设计中，除了需求选用高汽蚀性能的水泵及中止必需的汽蚀计算外，还需求严厉控制水泵进出口的流速。
