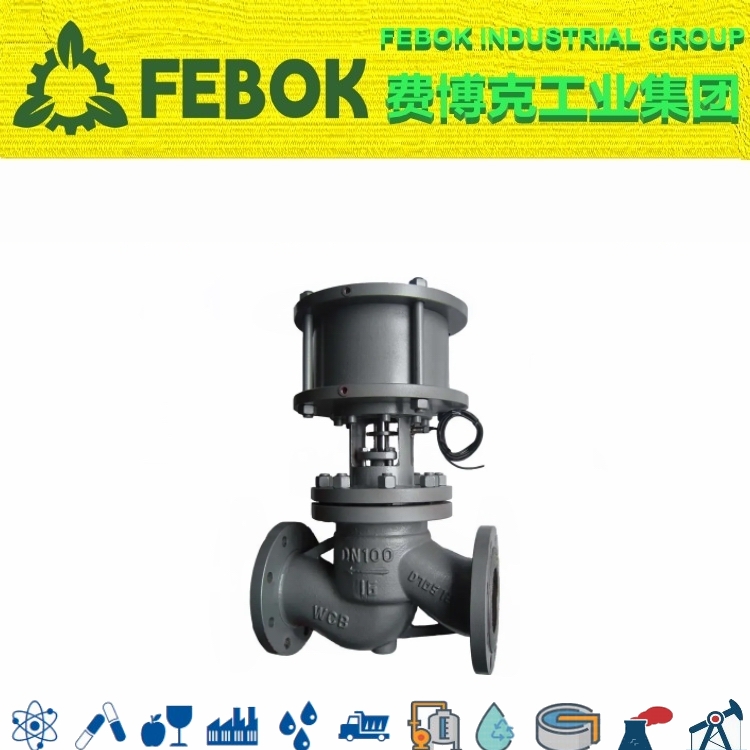

气动法兰截止阀概述

法兰气动截止阀以0.3MPa~0.5MPa(表压)净化压缩空气作工作压力，推动活塞，带动阀芯作垂直于流体的位移，实现启闭及调节阀门的目的。
气动法兰截止阀的启闭件是塞形的阀瓣，密封上面呈平面或锥面，阀瓣沿阀座的中心线作直线运动，这种类型的截止阀非常适合作为切断或节流用。该阀门的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，阀座通口的变化与阀瓣的行程成正比例关系，亦非常适合于对流量的调节。

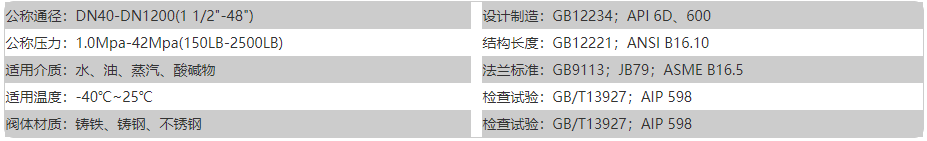

气动法兰截止阀参数

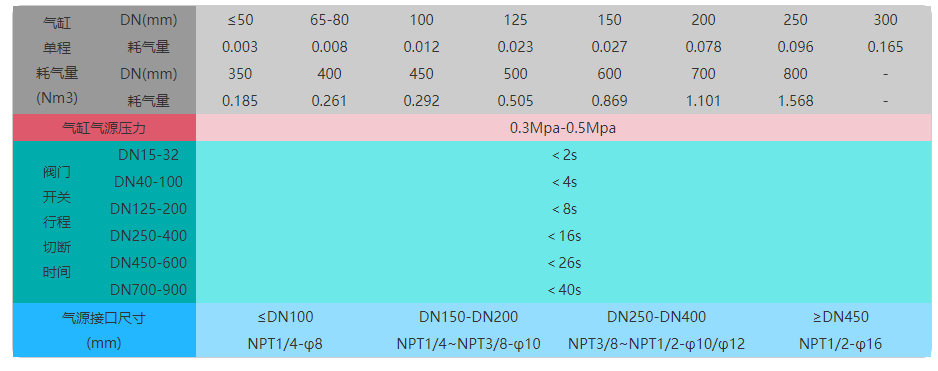

气动法兰截止阀执行器参数

气动法兰截止阀特点

1. 具有电气复合式执行机构，由电讯号、配置位置信号返回器来控制阀门开关，适用于隔爆型与本安型控制系统。可实现DCS远距离和集中控制。
2. 气动执行机构可分为单缸双作用气动执行机构、双缸双作用气动执行机构、单作用气开式弹簧复位和单作用气关式弹簧复位气动执行机构。
3. 双缸双作用气动执行机构，优点为加大阀门开启时的启动力，一般用在压差较大的阀门，克服了启动力大的问题。
4. 单作用弹簧复位气动法兰截止阀，在断电或停气时，可利用气缸的内储能弹簧的作用使阀门紧急复位，使阀门关闭或开启起到安全作用。
5. 双作用气动阀门配带事故空气罐可实现停气时阀门按要求运行到指定位置。
6. 气动阀按用户要求，可选带手动机构的气动执行机构，当断电、气源发生故障或电信号压力减小，电磁阀不能正常工作时，即可使用手动机构。

气动法兰截止阀尺寸
