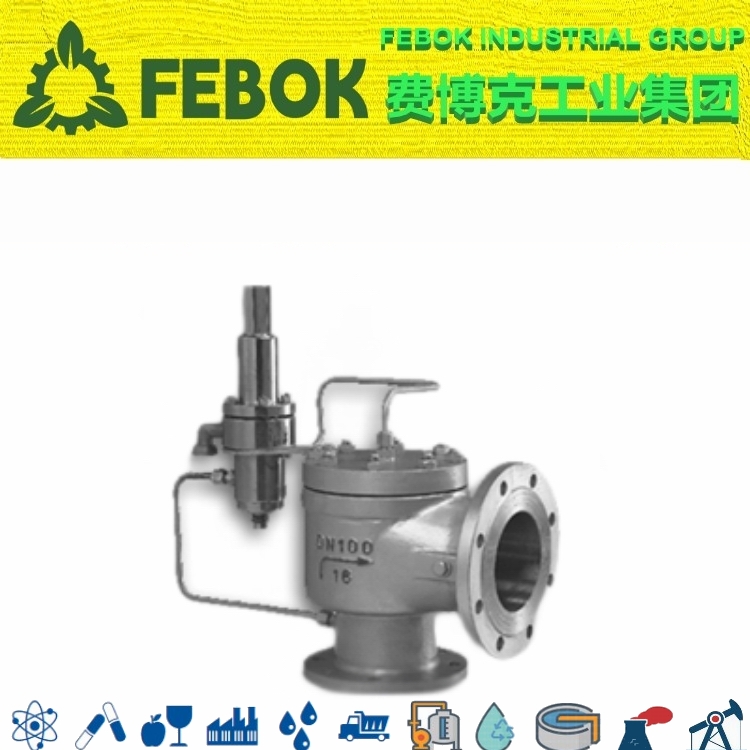

先导式泄压安全阀概述

先导式安全泄压阀是一种新颖结构的安全阀，先导式安全阀在普通弹簧安全阀的基体上，增设了先导机构，使本安全阀具有先导式安全阀和普通式安全阀的双重作用。主要用于石油天然气、化工、电力、冶金和城市燃气等领域，是受压设备、容器或管路上的超压保护阀门装置。其主要优点是变弹簧直接作用为导阀间接作用，提高了动作的灵敏度，而且主阀采用套筒活塞式，双重密封阀座结构，动作精度高、重复性好、回座快、不泄漏、能带高背压排放、工作寿命长、工作稳定可靠，它还可在线调校，反复启跳排放后，仍然能自动回座，关闭严密，操作维护方便。

先导式安全阀由主阀、导阀、泄放阀、接头和导管等组成。在正常工况下，系统的介质压力既作用于主阀瓣的下方，又作用于主阀瓣的上方。在正常工况下，导阀上阀瓣处于关闭状态，导阀下阀瓣处于开启状态。管道介质通过下阀瓣进入主阀瓣上方的气室内，使主阀瓣关闭。当管道介质压力异常，达到或超过设定的整定力时，导阀下阀瓣在介质压力的作用下关闭，切断管道介质进入主阀瓣上方的通道，同时导阀上阀瓣被顶杆顶起，即导阀开启，主阀瓣上方气室内的介质通过排气接头迅速排出。主阀瓣在下方介质压力的强力作用下，瞬时开启，将管道介质从主阀的出口迅速大量排出，使管道介质压力恢复到正常的工作压力，保证系统的安全。当管道压力降到系统设定的整定压力的约90%时，导阀上阀瓣在弹簧的作用下关闭，同时导阀下阀瓣被顶杆顶开，管道介质通过下阀瓣进入主阀瓣上方的气室，主阀瓣在压差作用下关闭，保证了系统的正常运行。

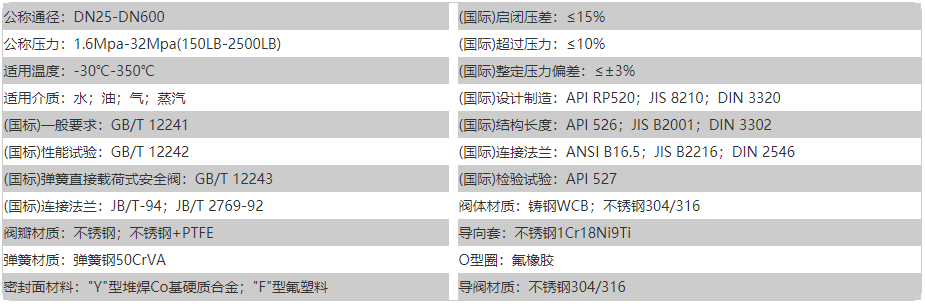

先导式泄压安全阀参数

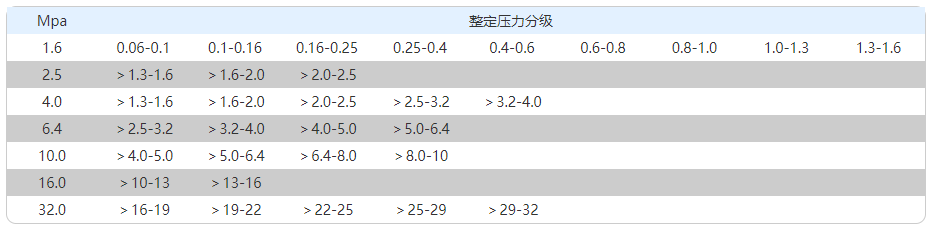

安全阀整定压力分级

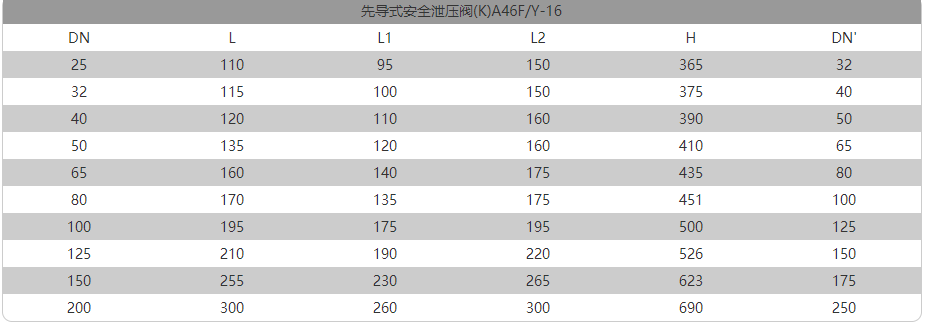

先导式泄压安全阀尺寸

安全阀的选型原则

- 若要求对安全阀做定期开启试验时，应选用带提升扳手的安全阀，可利用提升扳手将阀瓣从阀座上略为提起，以检查安全阀开启的灵活性；
- 蒸汽锅炉安全阀，一般选用敞开全启式弹簧安全阀系列；
- 液体介质用安全阀，一般选用微启式弹簧安全阀系列；
- 空气或其他气体介质用安全阀，一般选用封闭全启式弹簧安全阀；
- 采油井出口用安全阀，一般选用先导式安全阀；
- 液化石油气汽车槽车或液化石油气铁路罐车用安全阀，一般选用全启式内装安全阀；
- 蒸汽发电设备的高压旁路安全阀，一般选用具有安全和控制双重功能的先导式安全阀；
- 若安全阀出口背压是变动的，其变化量超过开启压力的10%时，应选用波纹管安全阀；
- 若介质具有腐蚀性时，应选用波纹管安全阀，防止重要零件因受介质腐蚀而失效；
- 若介质温度较高时，为了降低弹簧腔室的温度，一般应选用敞开式安全阀，使用温度超过350℃时，应选用带散热器的安全阀；
- 若要求对安全阀做定期开启试验时，应选用带提升扳手的安全阀，可利用提升扳手将阀瓣从阀座上略为提起，以检查安全阀开启的灵活性。
