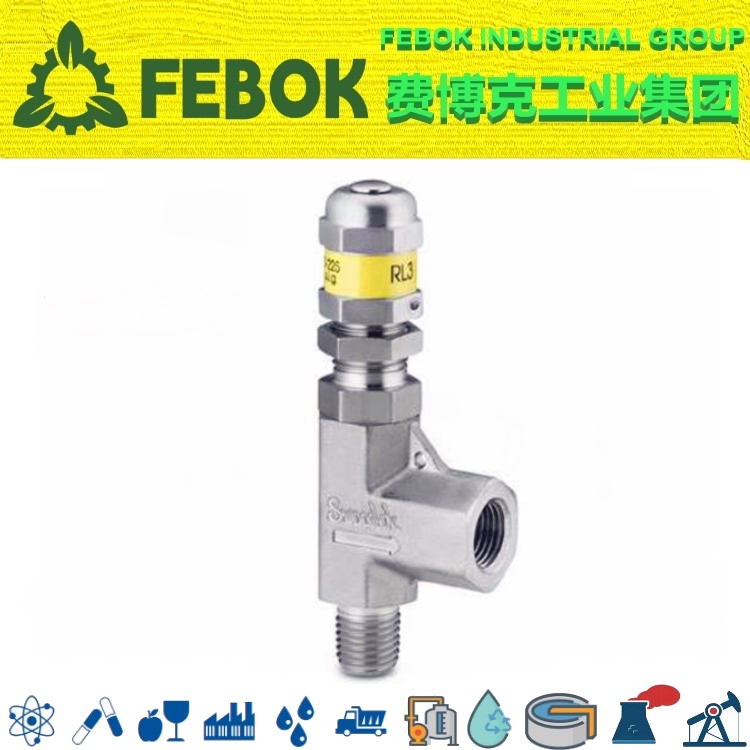

卸荷阀

卸荷阀特点：

用于过压保护，避免系统超过设定压力；

41系列设定压力范围：1450～1885psig、1885～2610 psig、2610～3625 psig、3625～5075 psig （100～130 bar、130～180 bar、180 ～250 bar、250～350 bar）

42系列设定压力范围：50～362 psig、362～725 psig、725～1450 psig（3.5～25 bar、25～50 bar、50～100 bar）

44系列设定压力范围：14～290 psig （1～20bar）；

设定压力在±5%范围内可重复；

适用于气体及液体，广泛应用于多种流体系统领域；

阀体标准接口为1/4NPT内螺纹，另可转接公制2mm～14mm，英制1/8in.～1/2in.卡套及其他管螺纹接口。

为调节螺母全松时的最大高度；

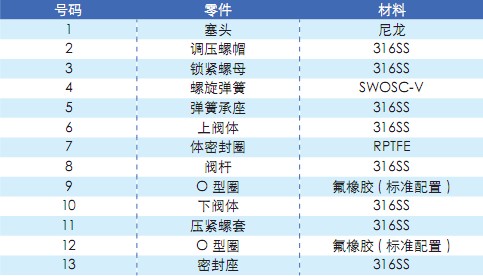

产品材质：316、316L以及铜等

设定压力：32MPa（50至6000PSI）

工作温度：-23℃至148℃（-10℉至300℉）

口       径：1/8"-1/2”,3mm-12mm

端口形式：双卡套、螺纹

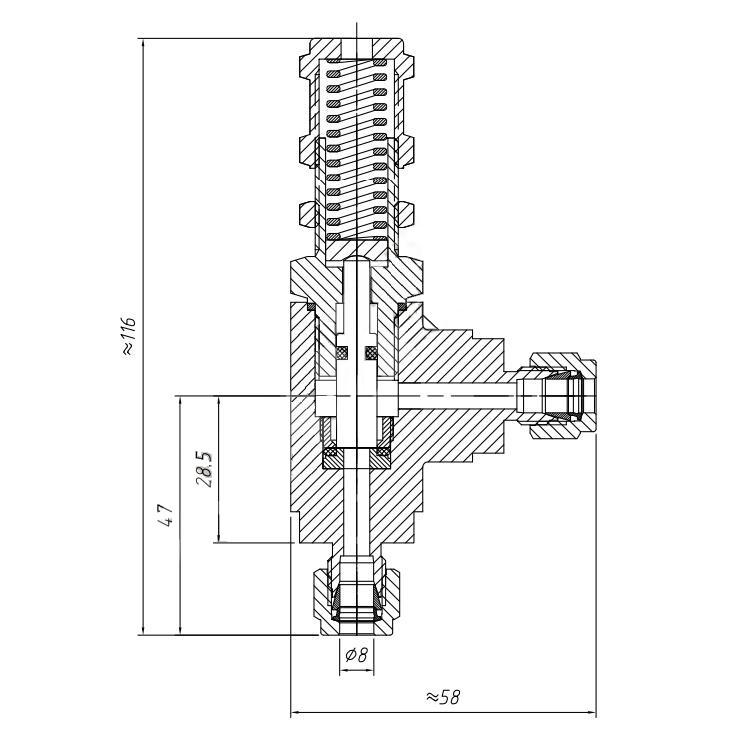

注：图示尺寸为手动预紧状态，仅供参考，并可变更。

选用卸荷阀的重要信息：

卸荷阀出厂时，不做设定压力定压出厂，建议您在现场完成定压；

卸荷阀只起过压保护系统的作用，稳定压力的精度并不高，严禁将卸荷阀用于精确控制系统压力的场合；

对于一段时间未启用的卸荷阀，初始的卸荷压力会高于阀的设定压力，启闭数次后可恢复正常。

 压力温度等级表

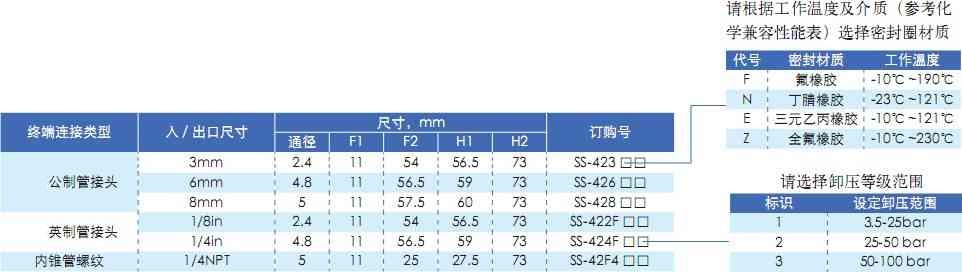

◆表中尺寸F、L、H、H1为手预紧的尺寸，仅供参考，可能有变动

◆P值为最大面板厚度

卸荷阀的重要信息

1.卸荷阀仅适合 10℃～65℃温度区间的交变工作温度，以及高至 90℃的恒定工作温度； （低温补偿型的交变工作温度为-10℃～

65℃）

2.卸荷阀的设计限于全开或全闭位置工作；

3.卸荷阀一段时间内未进行开关操作时，初始操作扭矩会较大；

4.卸荷阀会因为交变温度过大丧失其初始填料密封力；

5.在阀门使用寿命期限内可能需要进行填料调节以防止泄露，尤其是发现手柄扭矩显著降低时更需要。

测试

卸荷阀产品出厂前均 100%通过 500psig（3.4bar）氮气压力检测；

其余系列球阀产品出厂前均 100%通过 7MPa 氮气压力检测；

氧气服务危险性

如要获得更多有关富氧系统危险性的信息，请参阅FEBOK费博克氧气系统安全技术报告，Q-CVS-030-2011；

清洁和包装

产品出厂前均经过 100％清洗和包装，依据FEBOK费博克标准 Q-XCF-020-2011；

特种合金（所有系列）

可提供合金 C-276、合金 B-2、合金 400、钛合金等材料来制造，详情敬请来电咨询。

安全的产品选择

选择产品时，必须考虑总体系统设计以保证获得安全的、无故障的性能。功能、材料兼容性、充分的额定值、正确的安装、使用和维护是

系统设计师和用户的责任。

警告：切勿将零件与其他制造厂生产的相混用
