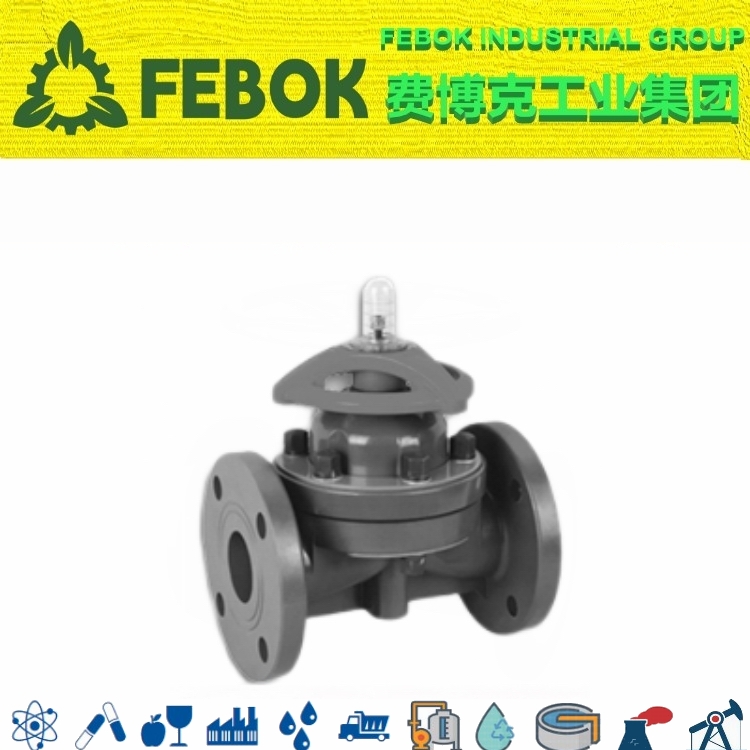

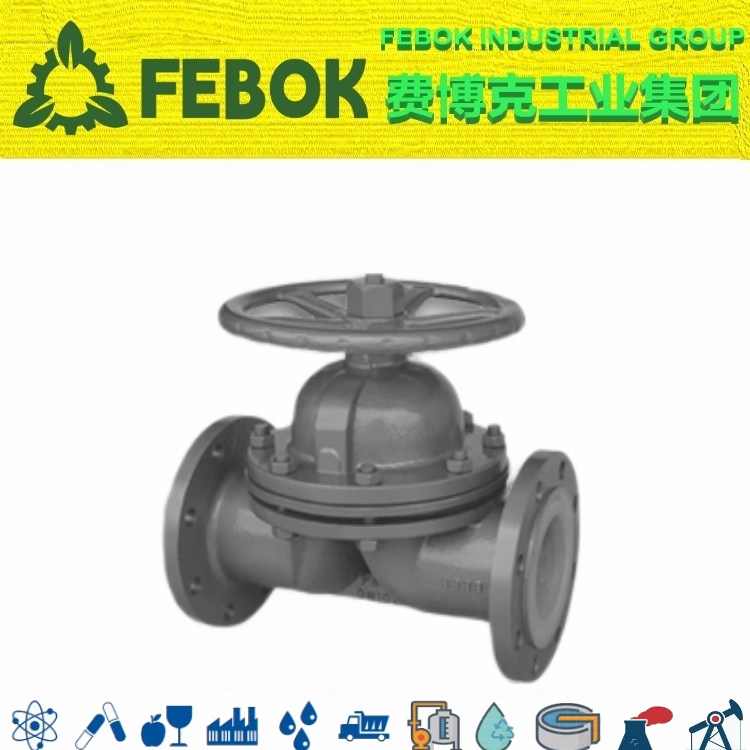

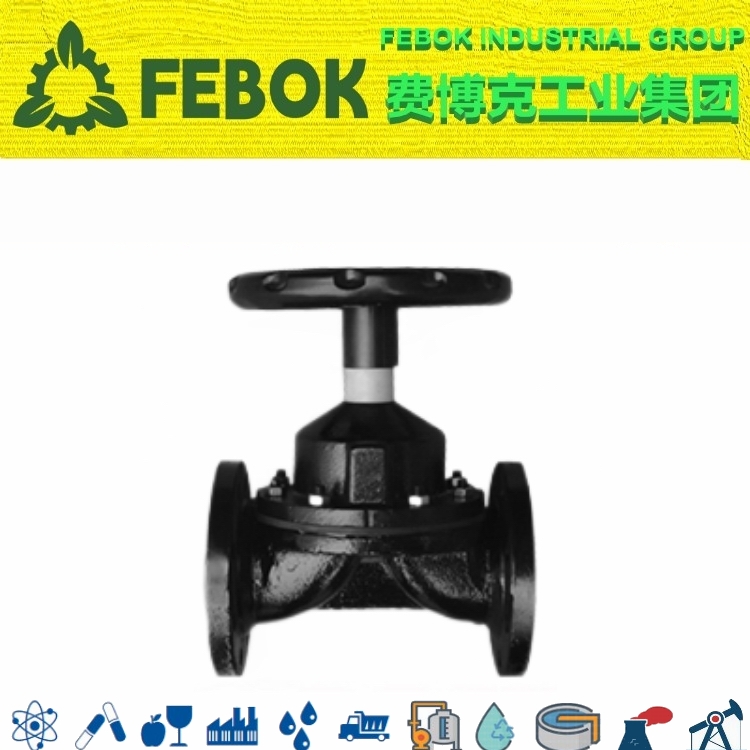

全衬胶隔膜阀概述

衬胶隔膜阀用于控制非腐蚀性或一般腐蚀性介质。在原隔膜阀门的基础上，阀体内腔过流表面衬里各种橡胶(丁腈橡胶NBR、三元乙丙橡胶EPDM)，适用于不同工作温度和流体管路。隔膜阀是一种特殊形式的截断阀，它的启闭件是一块用软质材料制成的隔膜，把阀体内腔与阀盖内腔及驱动部件隔开。隔膜把下部阀体内腔与上部阀盖内腔隔开，使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀，省去了填料密封结构，且不会产生介质外漏。以压缩空气为动力带动传动螺杆，使阀芯上下运动，同时拉动膜片上下运动使其关闭和打开。

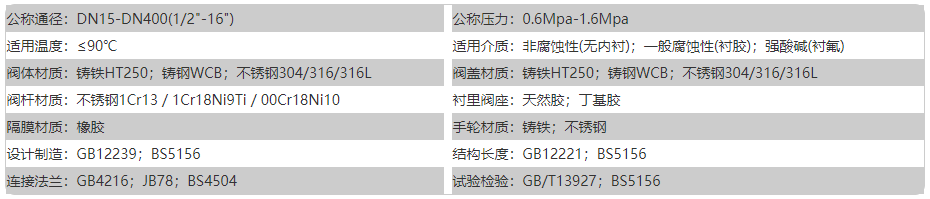

全衬胶隔膜阀参数

全衬胶隔膜阀原理

1、堰式隔膜阀(G41)：阀体流道中以屋脊形结构与隔膜构成密封副的隔膜阀称为堰式(屋脊式)隔膜阀，也称突缘式。堰式隔膜阀的导流堰作为阀体的一部分，相当于阀座，隔膜压在上面以截断介质流动。这种类型的隔膜阀一般尺寸较大。凸起的导流堰减小了隔膜阀从完全开启至完全关闭的行程，从而减小了隔膜的应力和应变。关闭时，带有隔膜的阀瓣下移，使其与阀体的堰(脊背)密封，达到切断流体的要求。
2、直流式隔膜阀(G45)：具有截止阀和屋脊式隔膜阀的特点，阀座密封采用包覆非金属材料的金属阀瓣，具有较高的承载能力和密封性。另有隔膜作为中法兰密封和阀杆填料密封，又作为隔离阀体和阀盖的屏障，密封可靠，阀体流道呈线形，流通能力好，流阻系数小，其结构形式与闸阀相似，闸板式隔膜阀流体阻力最小，适合于输送粘性物料。
3、直通式隔膜阀(G46)：其流体的通道近似直线，流阻小，行程较长(相对于堰式)。对隔膜挠性要求较高，切断性能和流通性能均佳，耐腐蚀，能包容颗粒状介质，密封面积大，密封性能好，可适用于真空度高的管道。

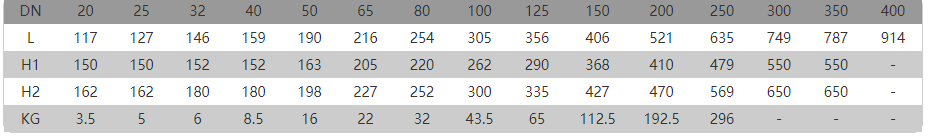

全衬胶隔膜阀尺寸
