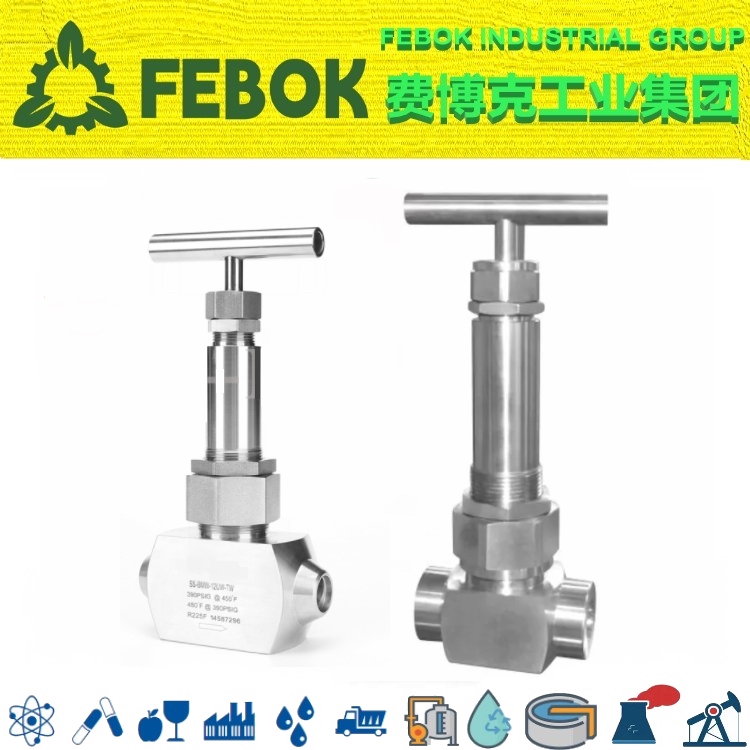

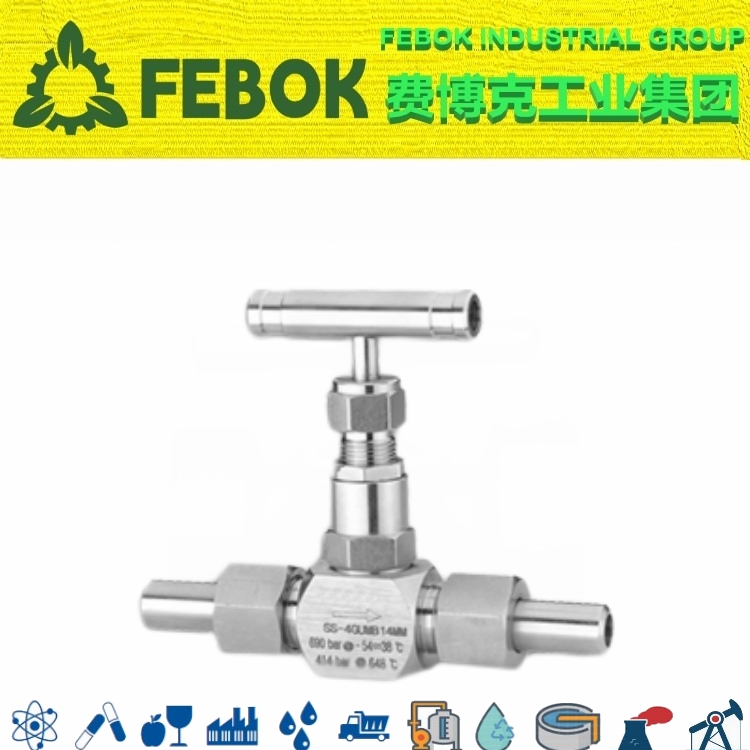

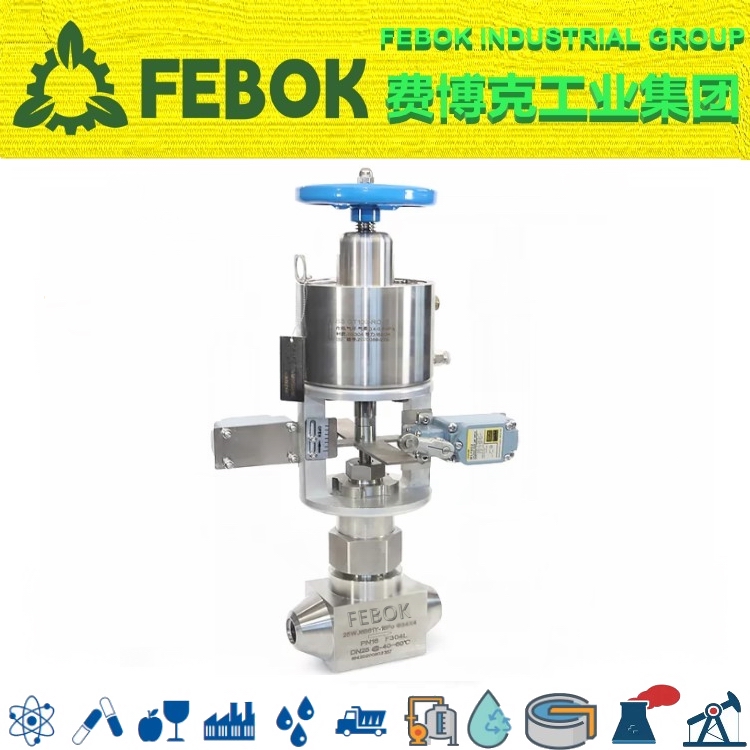

气动焊接式波纹管截止阀

特点：

端口型式：法兰RF、FM、RJ（卡套、BW对焊、SW承插焊、UBM活套焊接、螺纹等）

工作温度 ：-90℃~520℃

压力环境 ：2.5MPa 最大可达42MPa

驱动方式 ：  手轮、

公称通径 ：DN15(DN10~DN150)

材       质：304、316SS、321、哈氏合金、蒙乃尔合金

注：图示尺寸为手动预紧状态，仅供参考，并可变更。

选用卸荷阀的重要信息：

气动波纹管截止阀出厂时，不做设定压力定压出厂，建议您在现场完成定压；

波纹管截止阀只开关的作用，稳定压力的精度并不高，严禁将波纹管截止阀用于精确控制系统压力的场合；

对于一段时间未启用的波纹管截止阀，初始的卸荷压力会高于阀的设定压力，启闭数次后可恢复正常。

 压力温度等级表

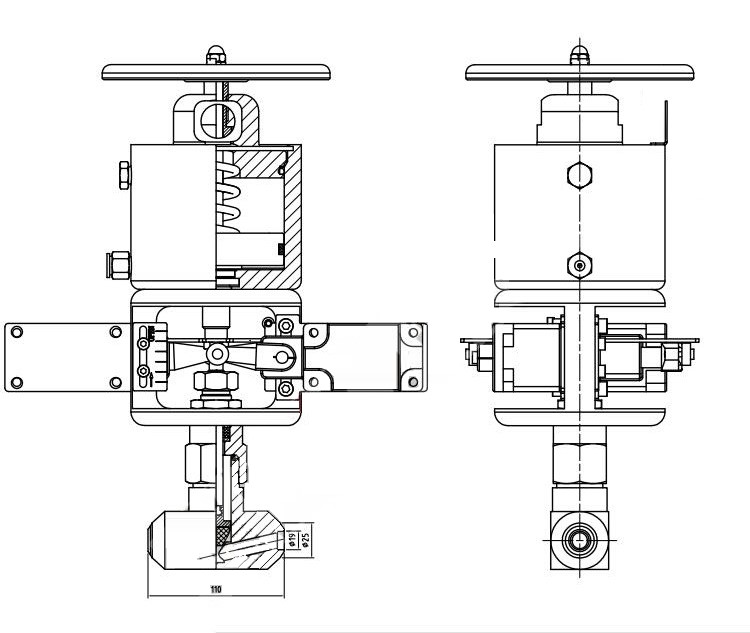

产品结构尺寸图

◆表中尺寸F、L、H、H1为手预紧的尺寸，仅供参考，可能有变动

◆P值为最大面板厚度

气动波纹管截止阀的重要信息

1.波纹管截止阀仅适合 10℃～65℃温度区间的交变工作温度，以及高至 90℃的恒定工作温度； （低温补偿型的交变工作温度为-10℃～

65℃）

2.波纹管截止阀的设计限于全开或全闭位置工作；

3.波纹管截止阀一段时间内未进行开关操作时，初始操作扭矩会较大；

4.波纹管截止阀会因为交变温度过大丧失其初始填料密封力；

5.在阀门使用寿命期限内可能需要进行填料调节以防止泄露，尤其是发现手柄扭矩显著降低时更需要。

测试

波纹管截止阀产品出厂前均 100%通过 500psig（3.4bar）氮气压力检测；

其余系列球阀产品出厂前均 100%通过 7MPa 氮气压力检测；

氧气服务危险性

如要获得更多有关富氧系统危险性的信息，请参阅FEBOK费博克氧气系统安全技术报告，Q-CVS-030-2011；

清洁和包装

产品出厂前均经过 100％清洗和包装，依据FEBOK费博克标准 Q-XCF-020-2011；

特种合金（所有系列）

可提供合金 C-276、合金 B-2、合金 400、钛合金等材料来制造，详情敬请来电咨询。

安全的产品选择

选择产品时，必须考虑总体系统设计以保证获得安全的、无故障的性能。功能、材料兼容性、充分的额定值、正确的安装、使用和维护是

系统设计师和用户的责任。

警告：切勿将零件与其他制造厂生产的相混用或互
