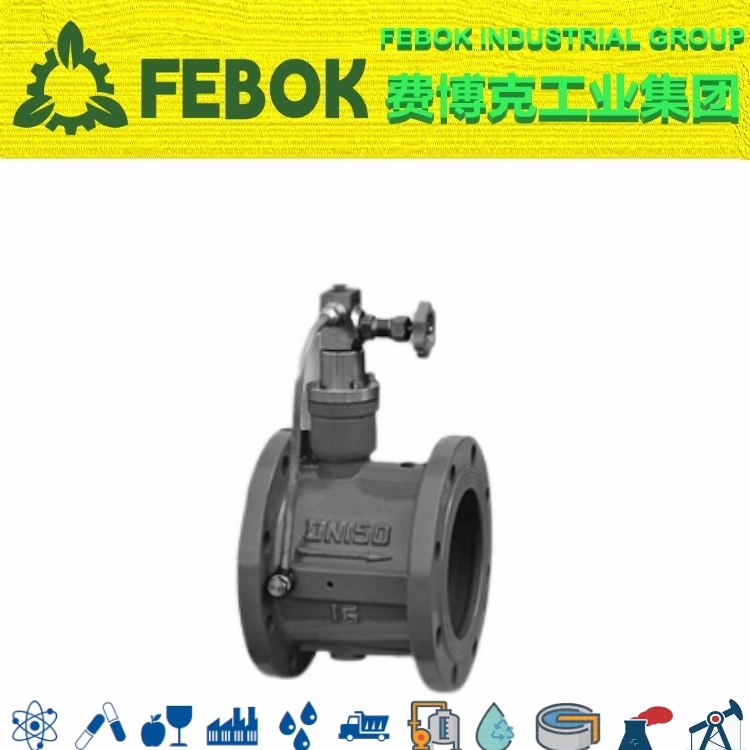

微阻缓闭蝶式止回阀概述

止回阀(又称单向阀或逆止阀)。止回阀是依靠自身阀瓣重量及或管路中介质本身的流动产生的力而自动开启和关闭的，属于一种自动阀门。主要用于介质单向流动的管道上，只允许介质向一个方向流动，而且阻止反方向流动，防止水逆流及降低水锤所造成的管线损坏。
HH46X、HH48X、HH49X微阻消声缓闭蝶式止回阀可用在清水、污水、海水等介质的排水管道上，既能防止介质的倒流，又能有效地限制破坏性水锤，保证管线的使用安全。它具有结构新颖、体积小、重量轻、流体阻力小、密封可靠、启闭平稳、耐磨损、使用寿命长，油压、缓闭不受介质影响，有较好节能效果等特点。

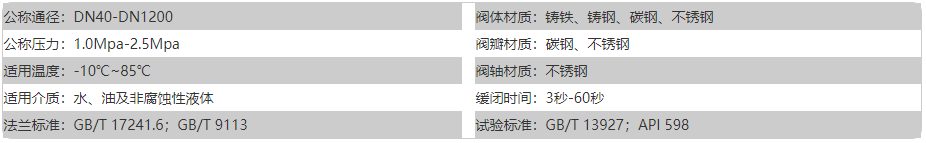

微阻缓闭蝶式止回阀参数

微阻缓闭蝶式止回阀原理

微阻缓闭蝶式止回阀原理为依靠进口介质的推力作用，将两块阀瓣平稳推开；在此同时，进口的压力介质进入油缸内活塞的下部，推动活塞，将活塞上部的油通过针型阀分别压入阀体两侧的小气缸尾端，使小气缸内的活塞杆伸出。当进口介质压力下降低于出口压力时，介质将产生回流，此时阀瓣在弹簧和介质回流的作用下，将自动关闭。但由于活塞杆处于伸出的位置，顶住阀瓣不能全部关闭，还剩有20%左右的面积使介质通过，从而起到了消除水锤的作用。阀瓣被活塞分成先快速关闭后缓慢两步关闭，达到既防电机逆转又起消除静音作用。

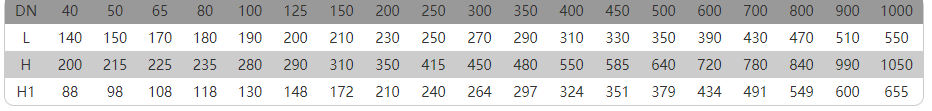

进口微阻缓闭蝶式止回阀尺寸
