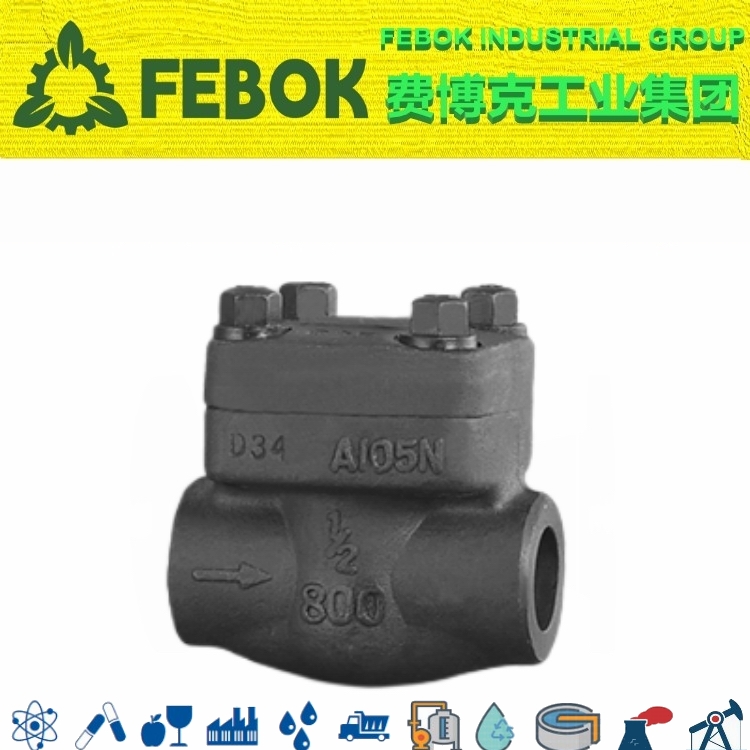

螺纹焊接锻钢止回阀概述

止回阀(又称单向阀或逆止阀)。止回阀是依靠自身阀瓣重量及或管路中介质本身的流动产生的力而自动开启和关闭的，属于一种自动阀门。主要用于介质单向流动的管道上，只允许介质向一个方向流动，而且阻止反方向流动，防止水逆流及降低水锤所造成的管线损坏。
锻钢止回阀有三种阀盖设计，第一种是螺栓型阀盖，通过凹凸面连接，采用不锈钢带与柔性石墨缠绕垫片，按需求也可采用环连接，第二种是焊接型阀盖，通过螺纹密封后焊接，按需求也可直接采用刚性焊接，第三种是自密封阀盖，通过螺纹与自密封阀盖连接。锻钢止回阀还有三种不同的结构设计，分别是：立升式锻钢止回阀、球形锻钢止回阀和旋启式锻钢止回阀。

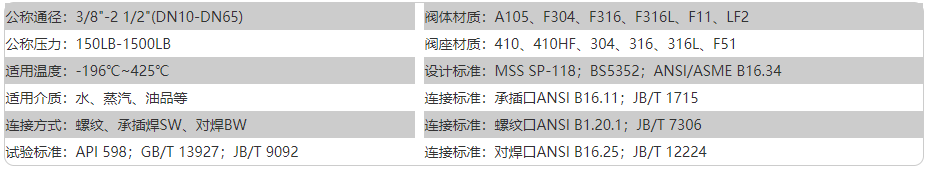

螺纹焊接锻钢止回阀参数

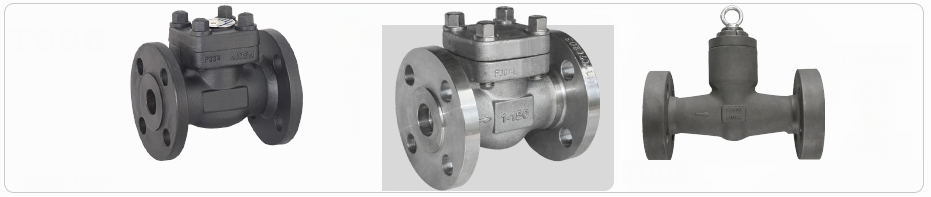

螺纹焊接锻钢止回阀构造

- H64H/Y；H14H/Y锻钢旋启式止回阀：旋启式止回阀有一介铰链机构，还有一个阀瓣可自由地靠在倾斜的阀座表面上。为了确保阀瓣每次都能到达阀座面的合适位置，阀瓣设计在铰链机构，以便阀瓣具有足够有旋启空间，并使阀瓣真正、全面的与阀座接触。阀瓣可以全部用金属制成，也可以在金属上镶嵌橡胶、或者采用合成覆盖面，这取决于使用性能的要求。完全打开的状况下，流体压力几乎不受阻碍，因此通过阀门的压力降相对较小。
- H61H/Y；H11H/Y锻钢升降式止回阀(锻钢球式止回阀)：阀瓣可变换为节流型、针型、球型。升降式止回阀的阀瓣座落位于阀体上阀座密封面上。除了阀瓣可以自由地升降之外，其余部分如同截止阀一样，流体压力使阀瓣从阀座密封面上抬起，介质回流导致阀瓣回落到阀座上，并切断流动。

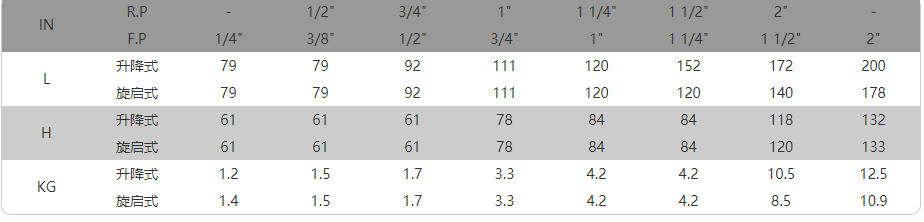

螺纹焊接锻钢止回阀尺寸
