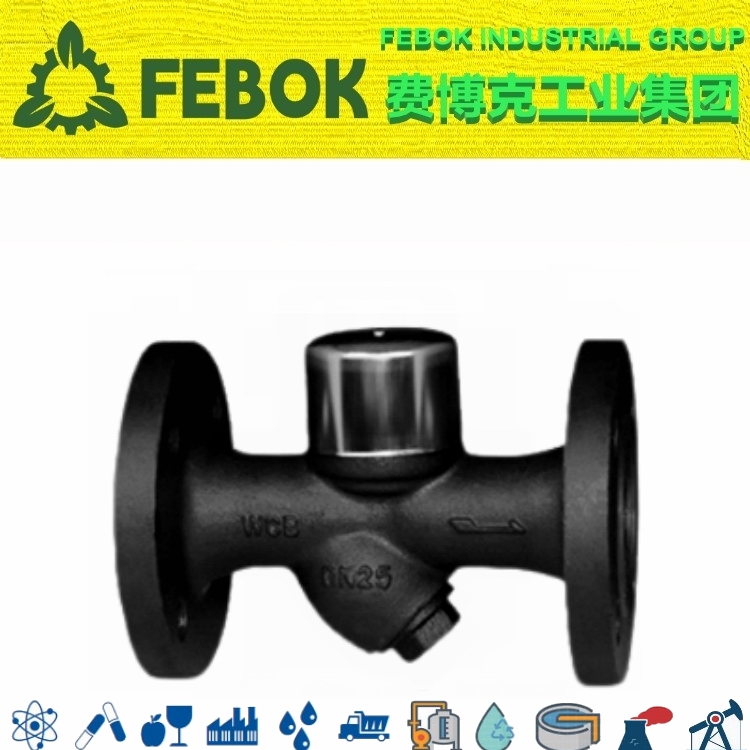

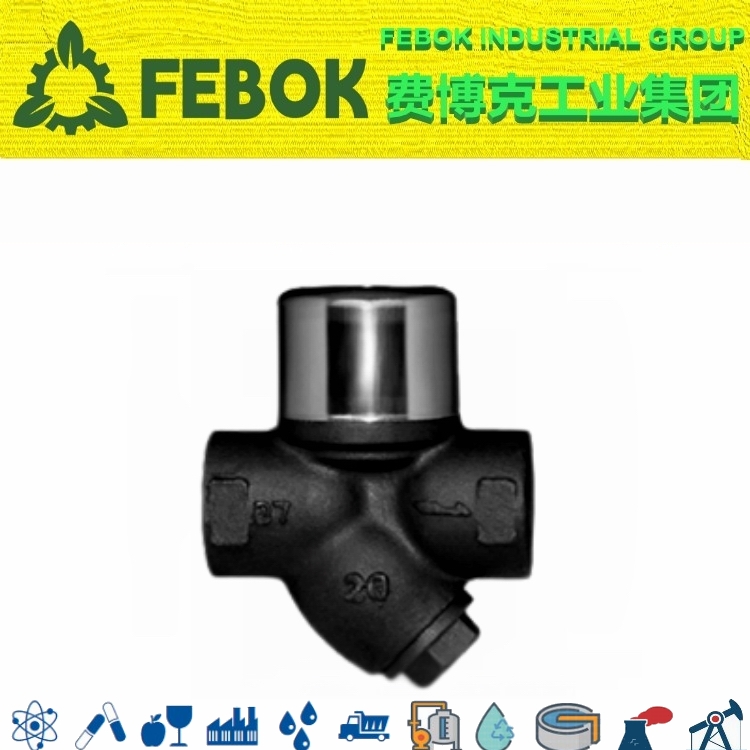

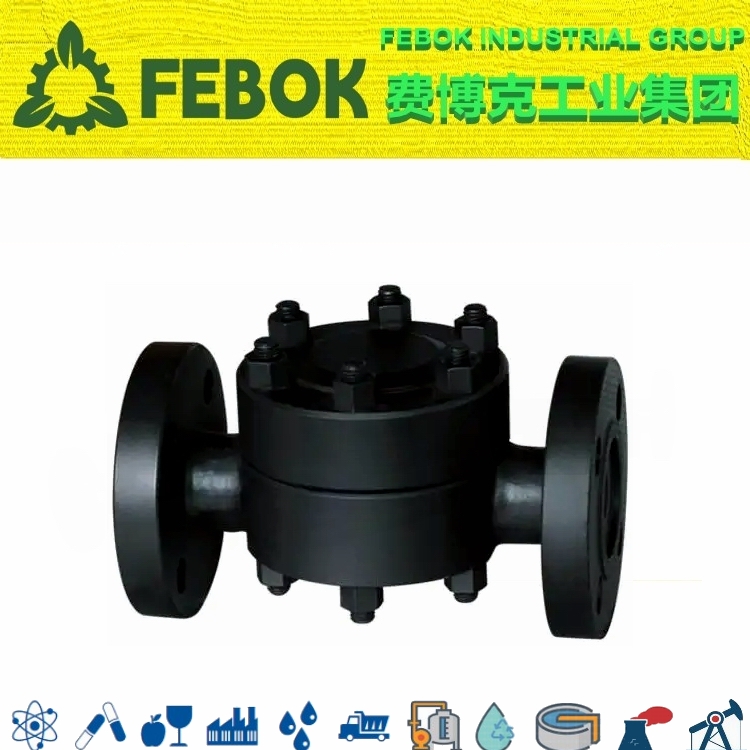

热动力圆盘式蒸汽疏水器概述

伯努利原理表明流体速度的上升会伴随着它压力的降低，热动力圆盘式疏水阀，利用蒸汽和凝结水通过阀孔时流速和体积产生变化的不同热力学性质，驱动阀片开关阀座孔，从而达到阻汽排水。热动力圆盘式蒸汽疏水阀有着间歇性和周期性的工作特点。由圆盘和阀座环组成的疏水阀机构会开启几秒来排放冷凝水，然后关闭较长的一段时间直到新的一轮排放开始。热动力式疏水阀都是圆盘式的，能减少蒸汽泄漏和减少由于内部污物和杂质附着而产生的问题。圆盘式蒸汽疏水阀的用途非常广泛，适用于各种场合，如蒸汽主管、伴热管线、蒸汽加热设备等。

热动力圆盘式蒸汽疏水器参数

热动力圆盘式蒸汽疏水器构造

圆盘式蒸汽疏水阀主要由阀体、阀盖、阀片(圆盘)、空气隔离(保温)罩、过滤网和滤网托等零件组成。热动力式疏水阀动作的零件是阀片，动作原理是根据伯努利定律及蒸汽与凝结水的物理特性，通过排放浇钻水来改变作用在阀片上的动、静压力而使阀片开、闭。本体结构结实、简单、重量轻、操作压力范围大。

热动力圆盘式蒸汽疏水器原理

热动力圆盘式蒸汽疏水阀的开启和关闭由疏水阀圆盘底部和顶部两端不同的力决定。这些力本质上基于动力的变化和空气、冷凝水、蒸汽这些典型流体的压力能。根据热动力学原理，利用蒸汽和凝结水的热动力学不同的特征，引起动能和势能动静压变化，使动作件阀片上下压差变化，启动阀片开启和关闭，从而达到阻汽排水目的。

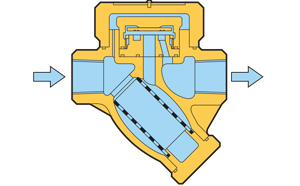

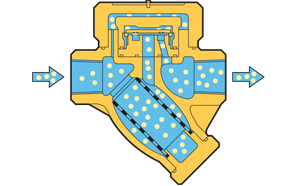

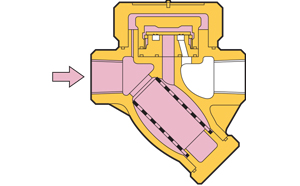

1、系统启动时，双金属排空气环处于收缩状态，托起圆盘，空气和低温冷凝水快速排放。2、疏水阀内温度逐渐升高时，双金属环膨胀，圆盘回落到阀座上；闪蒸冷凝水/蒸汽的高速流动在圆盘下方形成一个低压区，促使圆盘向阀座方向移动，同时，压力舱内的压力也迫使圆盘紧压在阀座上；蒸汽夹套的设计使压力舱与外界隔离，消除了因热辐射散热导致的空载启阀动作。3、随着压力舱内的蒸汽冷凝，压力随之降低，在持续进入疏水阀的冷凝水压力作用下，圆盘再次顶起，冷凝水得以排放；随之产生的闪蒸冷凝水/蒸汽使圆盘再次回落，关闭阀门，见步骤(2)。

热动力圆盘式蒸汽疏水器排量

- 图中曲线标注的编号(4、8、12等)代表相应工作压差下的排量及阀座代号。
- 压差是指疏水阀的入口端压力与出口端压力的压力差，同一产品在不同压差(横轴)下，流量(纵轴)不同。

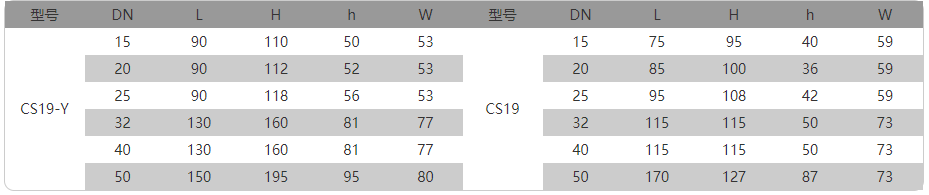

热动力圆盘式蒸汽疏水器尺寸

蒸汽疏水阀选择指南

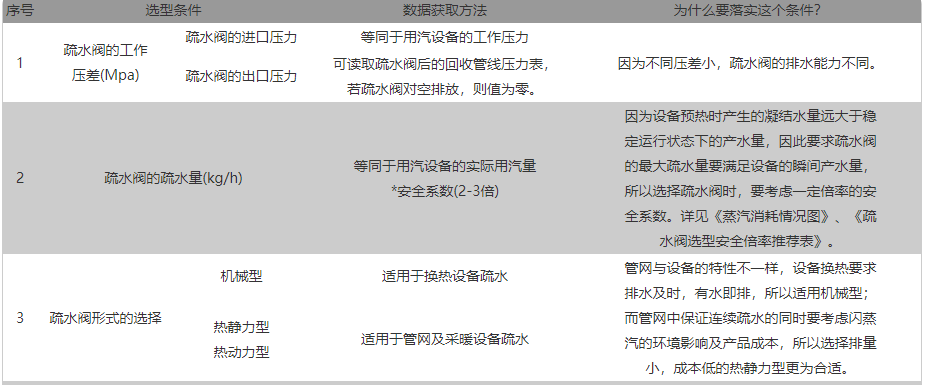

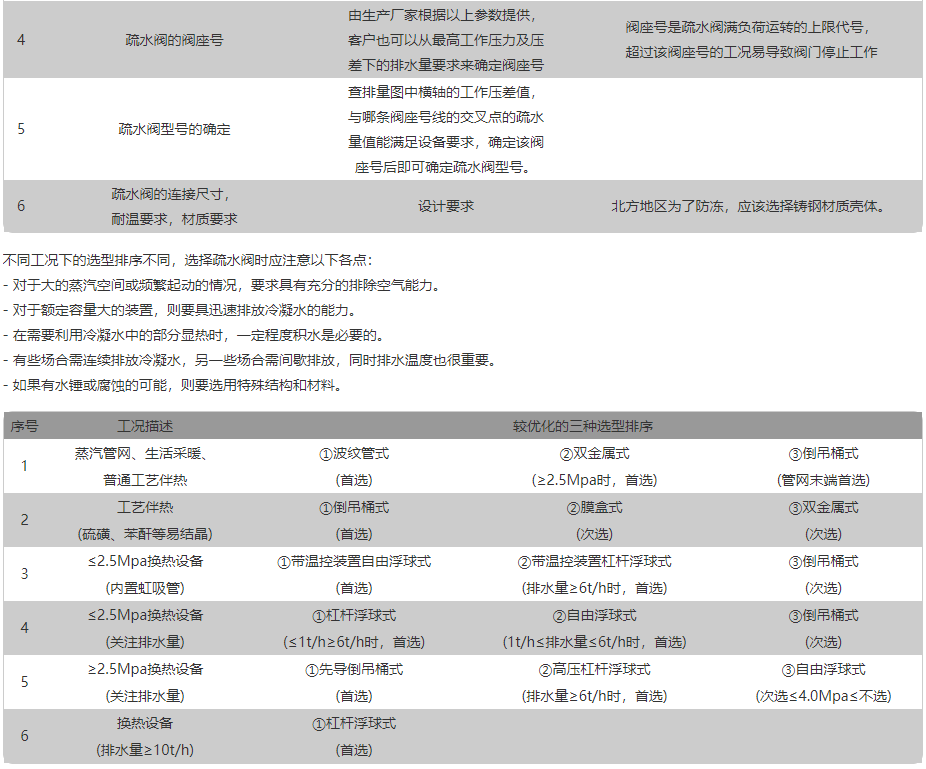

为了排除蒸汽系统内的冷凝水、空气以及其它不凝性气体，同时不泄漏蒸汽，使用蒸汽疏水阀是必不可少的。目前尚未有万能的蒸汽疏水阀，用户应根据不同的蒸汽的使用场合选择不同型号的蒸汽疏水阀，疏水阀系列产品可适应大多数用户的需要。蒸汽疏水阀的安装应能使蒸汽设备和系统实现良好运行，而疏水阀本身应尽可能减少保养。因此用汽设备的良好运行是首要的考虑因素。疏水阀选型条件：
