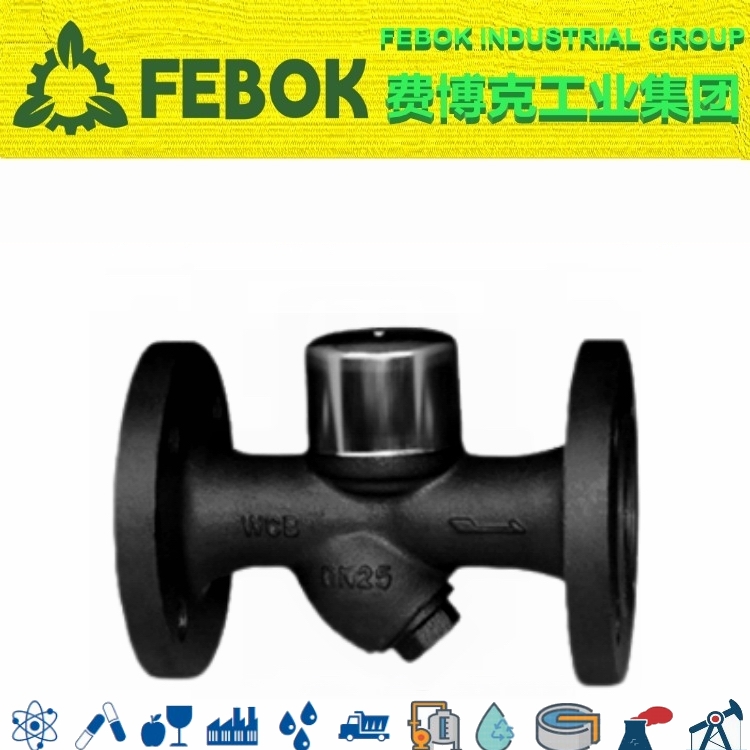

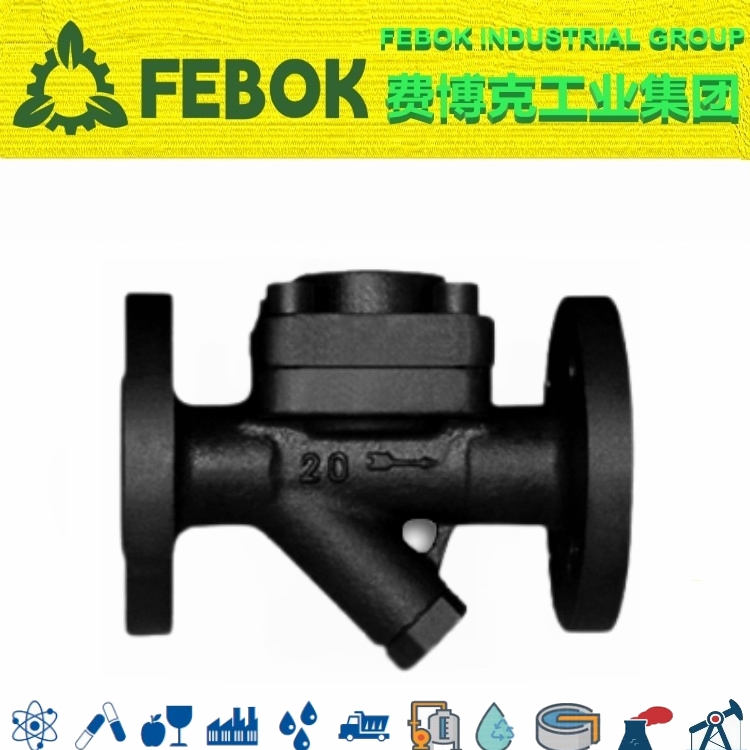

热动力圆盘式蒸汽疏水阀概述

伯努利原理表明流体速度的上升会伴随着它压力的降低，热动力圆盘式疏水阀，利用蒸汽和凝结水通过阀孔时流速和体积产生变化的不同热力学性质，驱动阀片开关阀座孔，从而达到阻汽排水。热动力圆盘式蒸汽疏水阀有着间歇性和周期性的工作特点。由圆盘和阀座环组成的疏水阀机构会开启几秒来排放冷凝水，然后关闭较长的一段时间直到新的一轮排放开始。热动力式疏水阀都是圆盘式的，能减少蒸汽泄漏和减少由于内部污物和杂质附着而产生的问题。圆盘式蒸汽疏水阀的用途非常广泛，适用于各种场合，如蒸汽主管、伴热管线、蒸汽加热设备等。

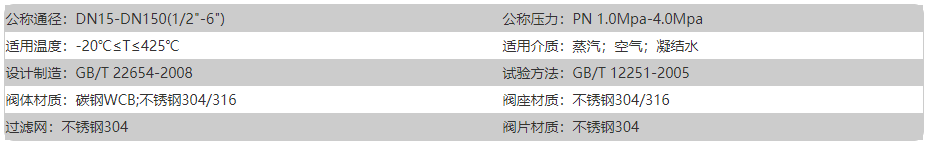

热动力圆盘式蒸汽疏水阀参数

热动力圆盘式蒸汽疏水阀构造

圆盘式蒸汽疏水阀主要由阀体、阀盖、阀片(圆盘)、空气隔离(保温)罩、过滤网和滤网托等零件组成。热动力式疏水阀动作的零件是阀片，动作原理是根据伯努利定律及蒸汽与凝结水的物理特性，通过排放浇钻水来改变作用在阀片上的动、静压力而使阀片开、闭。本体结构结实、简单、重量轻、操作压力范围大。

热动力圆盘式蒸汽疏水阀原理

起动时，进口压力把碟片顶起，较冷的冷凝水和空气立即排出(A)。热的冷凝水通过疏水阀产生二次蒸汽，高速运动的二次蒸汽在碟片下方产生低压区，使碟片靠近阀座(B)。同时，二次蒸汽在碟片上方的腔室累积，压力也使碟片靠近阀座。碟片压紧阀座的内环，关闭进口。同时碟片压紧外环，这样可以确保碟片上方的压力(C)。由于碟片上方二次蒸汽的冷凝压力下降，碟片再次升起，阀门排开。冷凝水又能自由排放，工作再次循环(D)。

热动力圆盘式蒸汽疏水阀排量

- 图中曲线标注的编号(4、8、12等)代表相应工作压差下的排量及阀座代号。
- 压差是指疏水阀的入口端压力与出口端压力的压力差，同一产品在不同压差(横轴)下，流量(纵轴)不同。

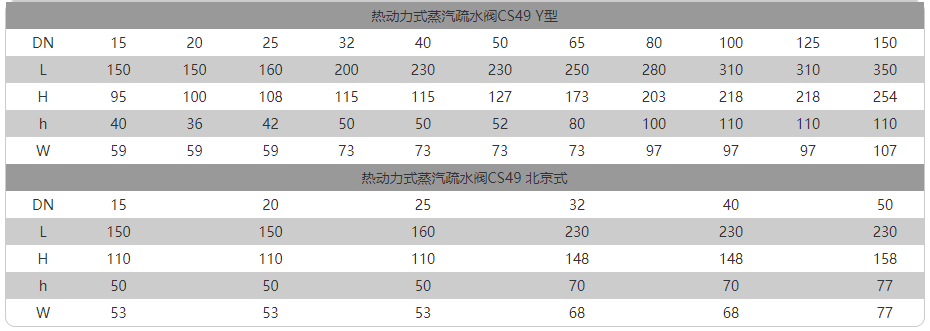

热动力圆盘式蒸汽疏水阀尺寸

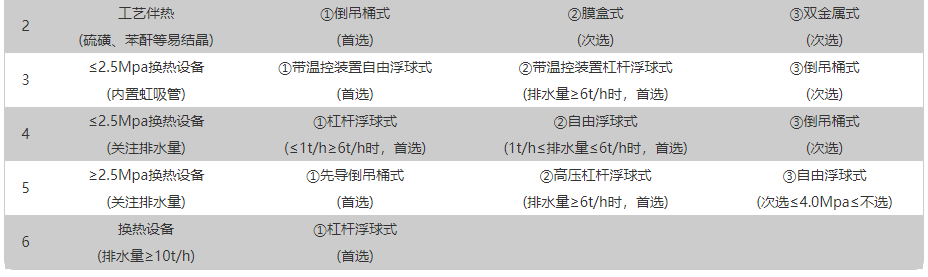

蒸汽疏水阀选择指南

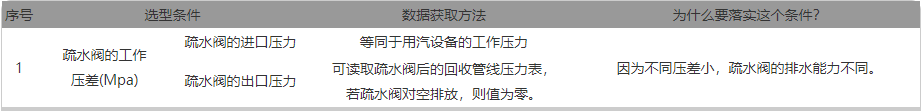

为了排除蒸汽系统内的冷凝水、空气以及其它不凝性气体，同时不泄漏蒸汽，使用蒸汽疏水阀是必不可少的。目前尚未有万能的蒸汽疏水阀，用户应根据不同的蒸汽的使用场合选择不同型号的蒸汽疏水阀，疏水阀产品可适应大多数用户的需要。蒸汽疏水阀的安装应能使蒸汽设备和系统实现良好运行，而疏水阀本身应尽可能减少保养。因此用汽设备的良好运行是首要的考虑因素。疏水阀选型条件：
