机械自由浮球式蒸汽疏水器概述

机械自由浮球式蒸汽疏水器根据浮力原理，利用凝结水与蒸汽的密度差，通过凝结水液位变化，自动调节阀座孔的开度，使空心浮球表面贴合阀座来开启或关闭阀门，达到阻气排水的目的。当凝结水停止进入时，浮球靠自重降到底部，关闭排水阀座孔。自由浮球式蒸汽疏水阀确保冷凝水连续、瞬时排放，没有冷凝水滞留，提高换热效率，且不受背压影响。内置不锈钢过滤器，防止杂质或管垢进入阀内。由于排水阀座孔在凝结水水位以下，水汽自然分离，形成水封，达到无蒸汽泄漏。用于蒸汽加热设备和凝结水回收系统及需要快速排除凝结水的工况，能自动、迅速、连续地排除凝结水，有效地阻止蒸汽泄漏，并获得良好的加热效果。

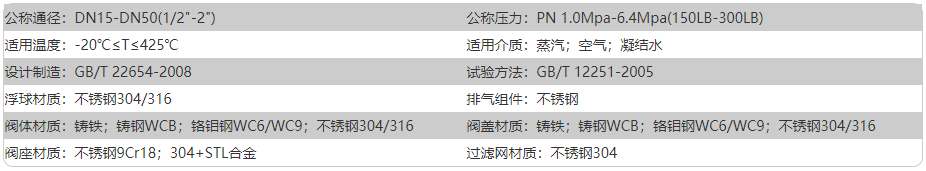

机械自由浮球式蒸汽疏水器参数

机械自由浮球式蒸汽疏水器结构

机械自由浮球式蒸汽疏水器主要由浮球和自动排空装置组成，阀腔内的动作元件--不锈钢空心浮球，采用高精度研磨工艺制造，整个球面均可做密封面，工作时无集中磨损，使用寿命长，阀腔内无易损件，可靠性高。能连续排放饱和凝结水加热设备不会有水积聚，从而获得较高的热效率。蒸汽压力变化时不受影响浮球能自动调节阀座孔的开度，工作连续，性能稳定。排空气性能好有自动或手动排空气装置，无气锁现象，工作平稳无噪音。

机械自由浮球式蒸汽疏水器原理

1.排出初始空气和冷凝水：当疏水阀内温度较低时(启动)，X-元件收缩，阀口(A)开放，连续地排放初始空气；当冷凝水进入疏水阀，空气和低温冷凝水从阀口(A)排出的同时，浮球上浮，冷凝水从阀嘴(B)排出。2.排出冷凝水：当所有的初始空气和低温冷凝水被排出后，高温冷凝水进入使X-元件受热，使其在蒸汽到达疏水阀之前关闭阀口(A)，而流入的高温冷凝水仍通过阀嘴(B)连续排出。3.排出热空气：日常运行中，一旦空气进入或冷凝水积存在疏水阀内，X-元件将迅速感知其带来的温度下降而收缩，打开阀口(A)排出空气和低温冷凝水；当温度恢复到接近饱和蒸汽温度时，X-元件将迅速膨胀，关闭阀口(A)。4.闭阀状态：当没有冷凝水流入疏水阀时，浮球将关闭始终位于冷凝水液位以下阀口(B)；疏水阀上部充满蒸汽，阀口(A)保持关闭；疏水阀阀口(B)保持水封，防止蒸汽泄漏。

机械自由浮球式蒸汽疏水器排量

- 图中曲线标注的编号(4、8、12等)代表相应工作压差下的排量及阀座代号。
- 压差是指疏水阀的入口端压力与出口端压力的压力差，同一产品在不同压差(横轴)下，流量(纵轴)不同。

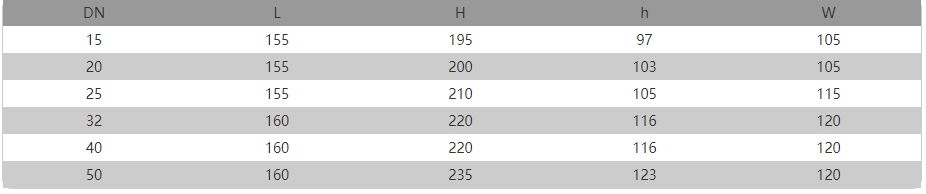

机械自由浮球式蒸汽疏水器尺寸

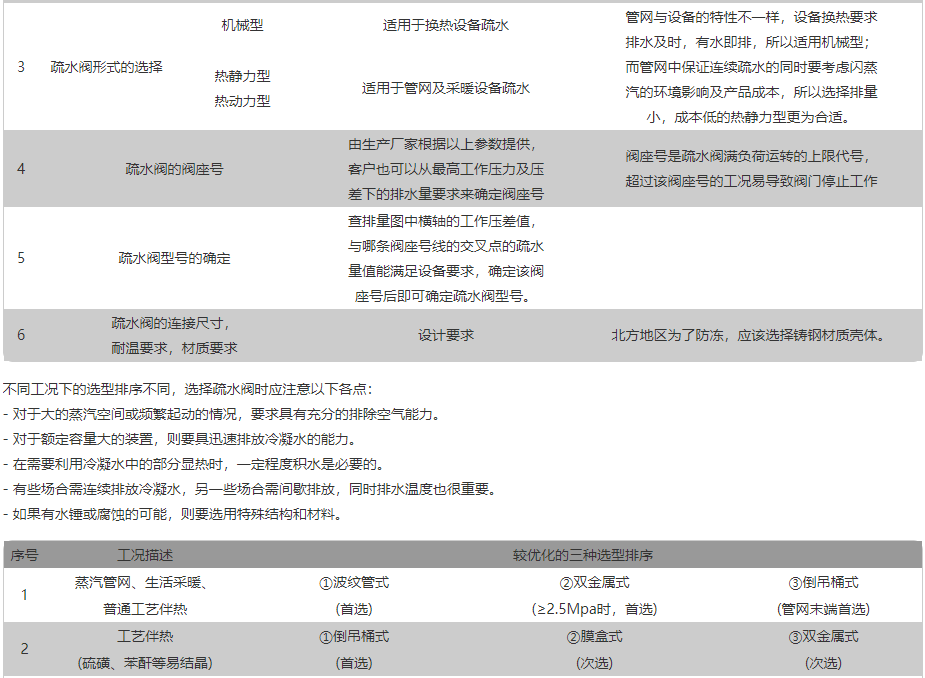

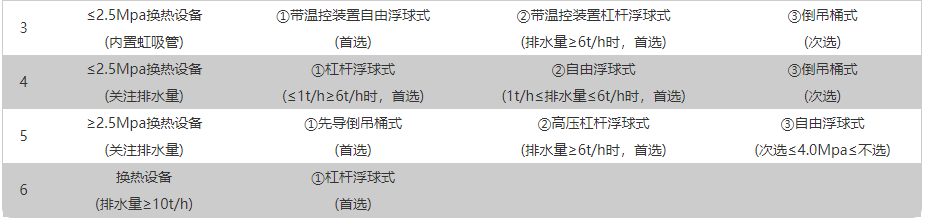

蒸汽疏水阀选择指南

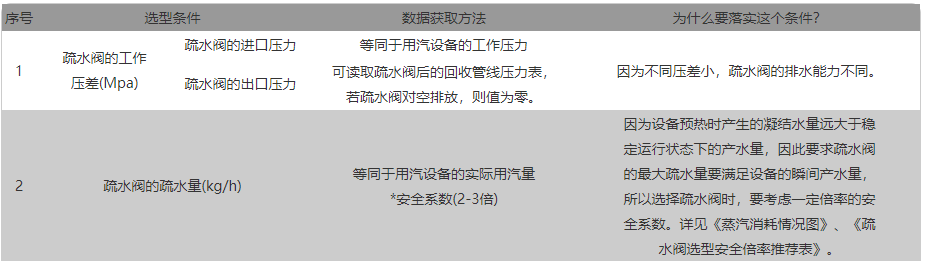

为了排除蒸汽系统内的冷凝水、空气以及其它不凝性气体，同时不泄漏蒸汽，使用蒸汽疏水阀是必不可少的。目前尚未有万能的蒸汽疏水阀，用户应根据不同的蒸汽的使用场合选择不同型号的蒸汽疏水阀，疏水阀产品可适应大多数用户的需要。蒸汽疏水阀的安装应能使蒸汽设备和系统实现良好运行，而疏水阀本身应尽可能减少保养。因此用汽设备的良好运行是首要的考虑因素。疏水阀选型条件：
