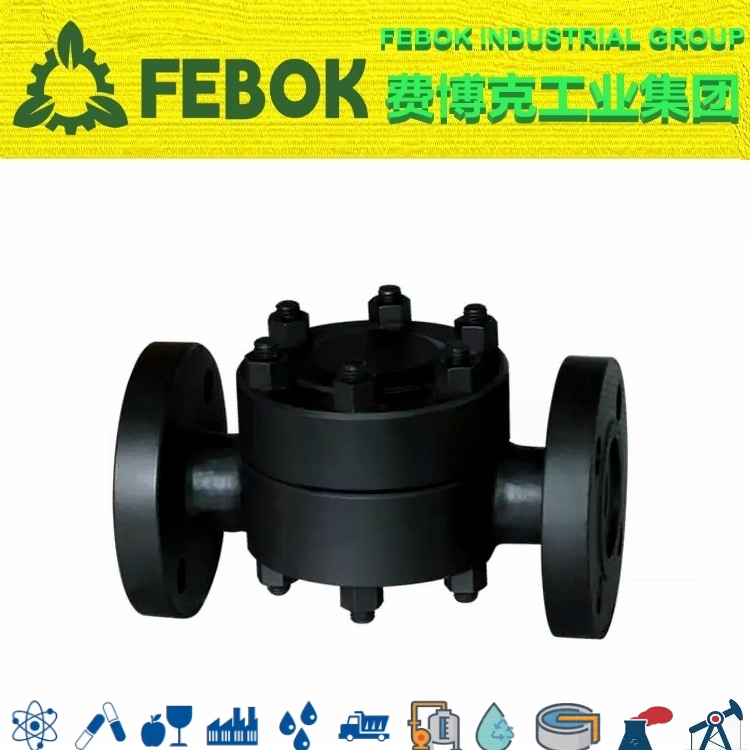

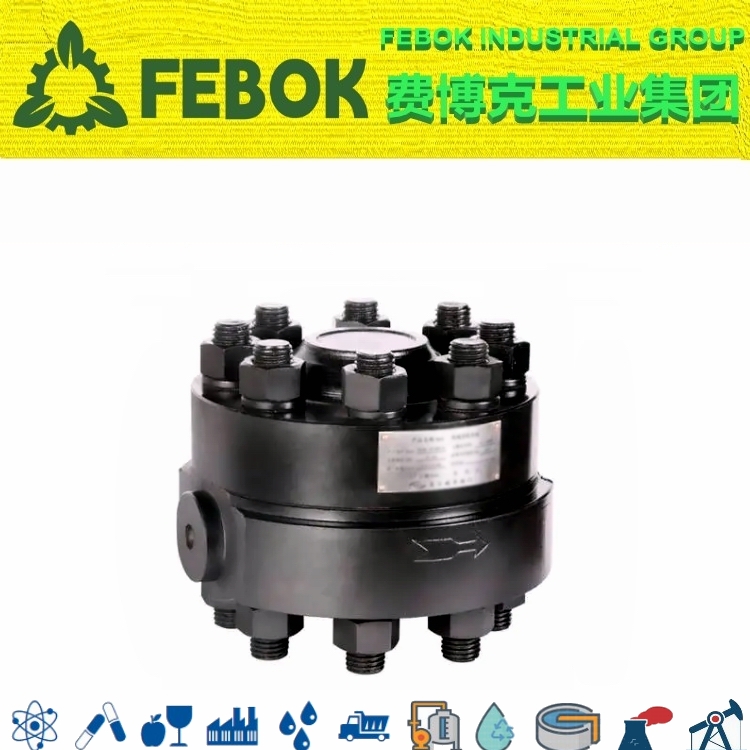

圆盘式高温高压蒸汽疏水阀概述

热动力圆盘式高温高压疏水阀：利用蒸汽和凝结水通过时的流速和体积变化，使阀片上下产生不同压差，驱动阀片开关阀门，达到阻气排水的目的。阀体材料采用锻打铬钼矾钢，耐腐蚀，耐磨损，耐高温、高压。适用于饱和蒸汽和高温高压过热蒸汽工况，在整个工作压力范围内无需调整。有内置过滤网，并在管路上能更换零件，维扩简便。主要用于高温高压蒸汽主管线，使用压力为0.5MPa~16MPa的饱和蒸汽和过热蒸汽工况。

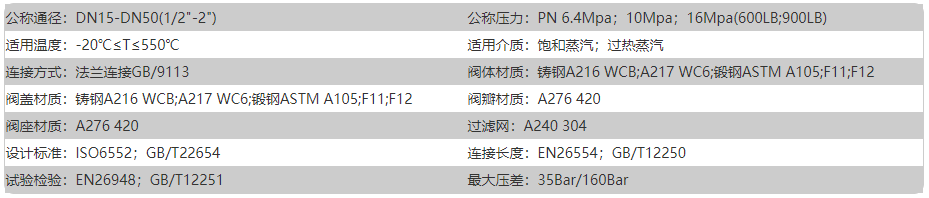

圆盘式高温高压蒸汽疏水阀参数

圆盘式高温高压蒸汽疏水阀排量

- 图中曲线标注的编号(4、8、12等)代表相应工作压差下的排量及阀座代号。
- 压差是指疏水阀的入口端压力与出口端压力的压力差，同一产品在不同压差(横轴)下，流量(纵轴)不同。

圆盘式高温高压蒸汽疏水阀尺寸

蒸汽疏水阀选择指南

为了排除蒸汽系统内的冷凝水、空气以及其它不凝性气体，同时不泄漏蒸汽，使用蒸汽疏水阀是必不可少的。目前尚未有万能的蒸汽疏水阀，用户应根据不同的蒸汽的使用场合选择不同型号的蒸汽疏水阀，疏水阀产品可适应大多数用户的需要。蒸汽疏水阀的安装应能使蒸汽设备和系统实现良好运行，而疏水阀本身应尽可能减少保养。因此用汽设备的良好运行是首要的考虑因素。疏水阀选型条件：

不同工况下的选型排序不同，选择疏水阀时应注意以下各点：
- 对于大的蒸汽空间或频繁起动的情况，要求具有充分的排除空气能力。
- 对于额定容量大的装置，则要具迅速排放冷凝水的能力。
- 在需要利用冷凝水中的部分显热时，一定程度积水是必要的。
- 有些场合需连续排放冷凝水，另一些场合需间歇排放，同时排水温度也很重要。
- 如果有水锤或腐蚀的可能，则要选用特殊结构和材料。
