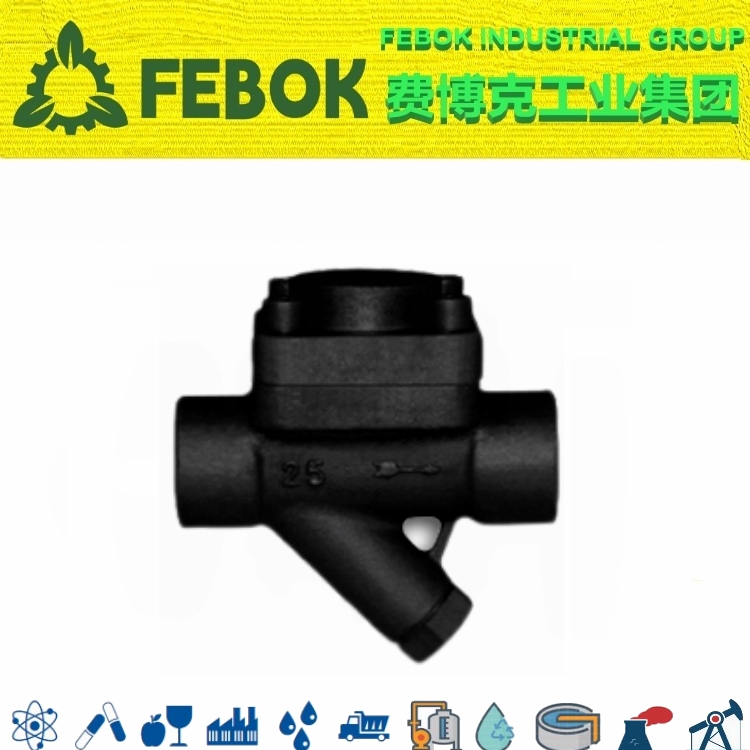

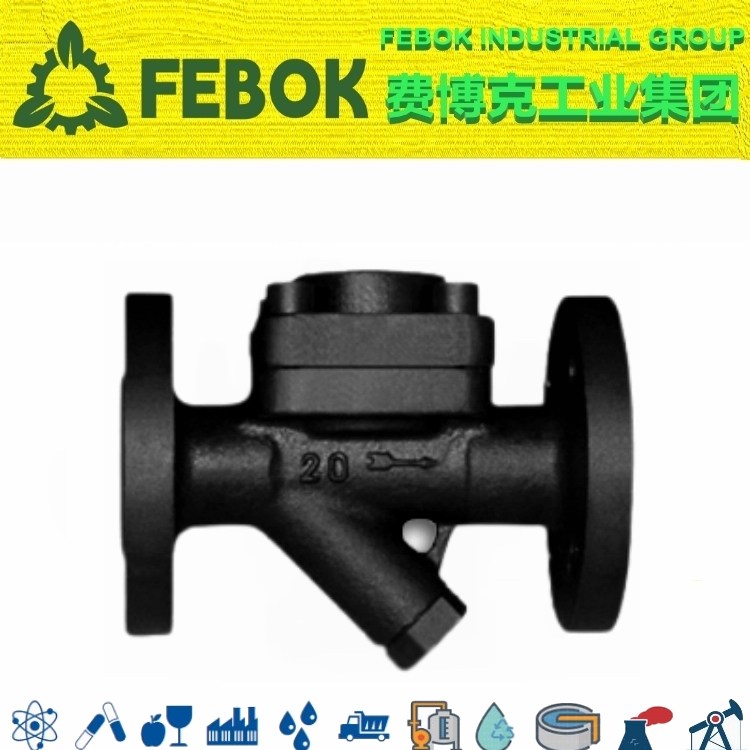

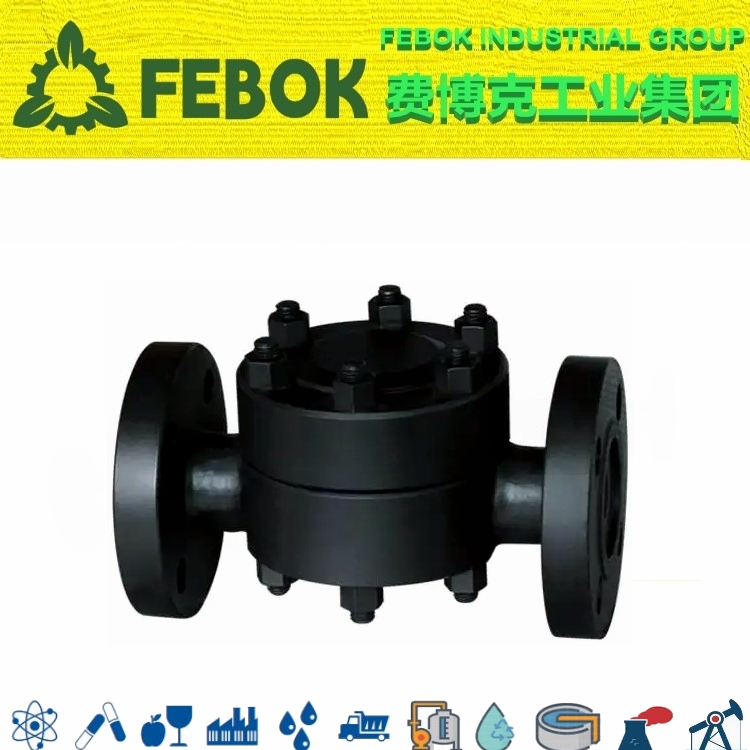

膜盒式蒸汽疏水器概述

膜盒式蒸汽疏水阀是利用蒸汽和凝结水的温差引起温控元件(膜盒)的变形或膨胀带动阀芯启闭阀门，达到阻气排水的目的。膜盒元件中充满着热敏液体，这种液体在任何压力下的饱和温度都稳定的略低于同压力下水的饱和温度。当疏水阀内温度上升时，热敏液体开始蒸发，内压上升，元件膨胀直至关闭阀门；当温度下降时，热敏液体开始冷凝，内压下降，元件收缩直至开启阀门。适用于任何一种允许阀前0.5-1米积液的工况，广泛安装于各种中、低压蒸汽输送管网、生活采暖、小型工艺伴热等，压力范围为≤2.5Mpa，排液量范围为≤0.8t/h，是有最低温度限制的工艺伴热系统的较好选型式。

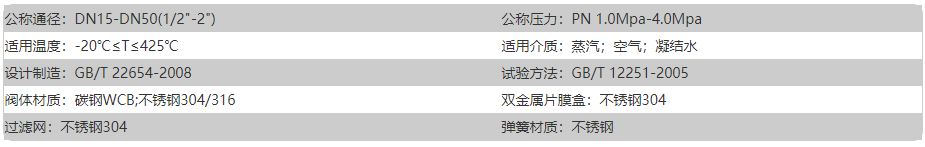

膜盒式蒸汽疏水器参数

膜盒式蒸汽疏水器特性

- 图中曲线标注的编号(4、8、12等)代表相应工作压差下的排量及阀座代号。
- 压差是指疏水阀的入口端压力与出口端压力的压力差，同一产品在不同压差(横轴)下，流量(纵轴)不同。

膜盒式蒸汽疏水器原理

工作原理：当装置启动时，空气进入疏水阀，阀芯在低温状态下处于开启位置；紧接着冷凝水进入疏水阀，在低温状态下，膜盒元件内的感温液体处于冷凝状态，阀芯完全开启，迅速排放冷凝水；热凝水进入疏水阀，膜盒元件内的感温液体随着温度的升高开始蒸发膨胀，内压增加使膜片带动阀芯关闭方向移动，温度达到饱和温度之前，阀芯完全关闭阀门；积存在阀内的热凝水慢慢冷却降温后，膜片因内压减小而收缩，带动阀芯开启阀门，继续排放凝结水，形成汽水分离，无蒸汽泄漏。

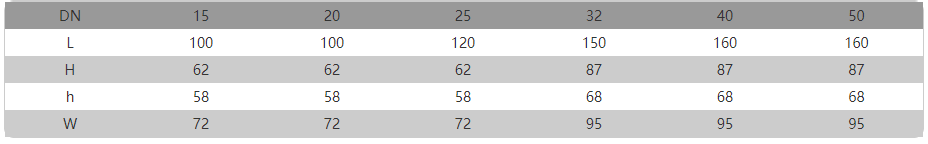

膜盒式蒸汽疏水器尺寸

蒸汽疏水阀选择指南

为了排除蒸汽系统内的冷凝水、空气以及其它不凝性气体，同时不泄漏蒸汽，使用蒸汽疏水阀是必不可少的。目前尚未有万能的蒸汽疏水阀，用户应根据不同的蒸汽的使用场合选择不同型号的蒸汽疏水阀，疏水阀产品可适应大多数用户的需要。蒸汽疏水阀的安装应能使蒸汽设备和系统实现良好运行，而疏水阀本身应尽可能减少保养。因此用汽设备的良好运行是首要的考虑因素。疏水阀选型条件：

不同工况下的选型排序不同，选择疏水阀时应注意以下各点：
- 对于大的蒸汽空间或频繁起动的情况，要求具有充分的排除空气能力。
- 对于额定容量大的装置，则要具迅速排放冷凝水的能力。
- 在需要利用冷凝水中的部分显热时，一定程度积水是必要的。
- 有些场合需连续排放冷凝水，另一些场合需间歇排放，同时排水温度也很重要。
- 如果有水锤或腐蚀的可能，则要选用特殊结构和材料。
