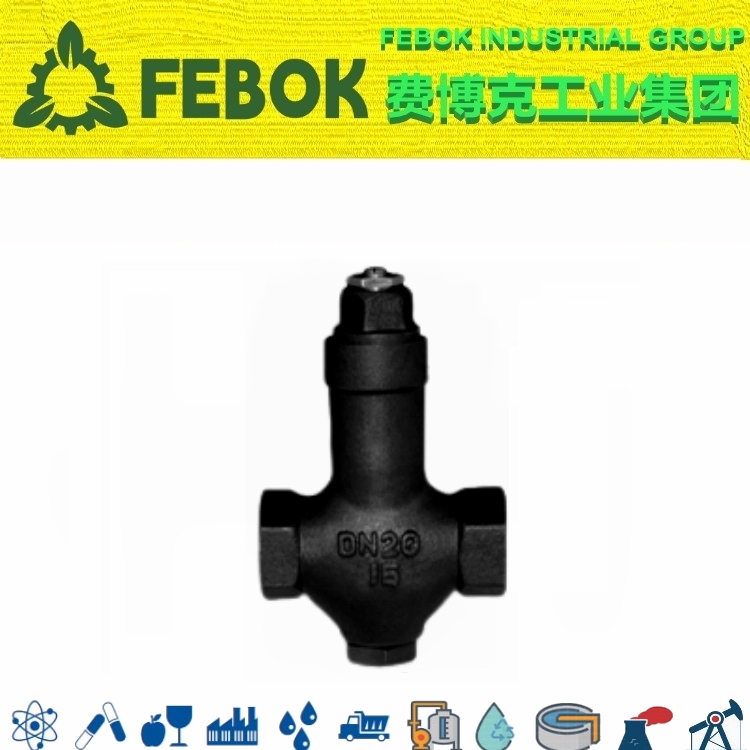

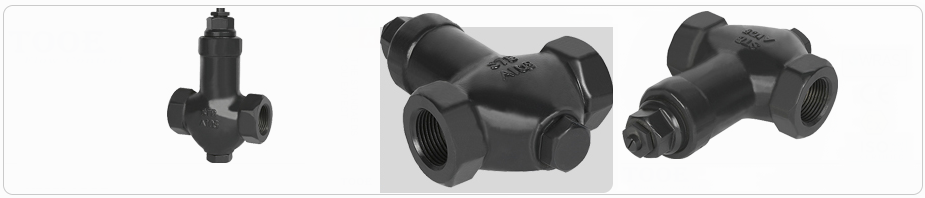

恒温波纹管式蒸汽疏水阀概述

STB可调恒温式波纹管蒸汽疏水阀利用蒸汽和凝结水的温差引起温控元件(波纹管)的变形或膨胀带动阀芯启闭阀门，达到阻气排水的目的。可任意角度安装，不受安装方位限制并且排空气能优良。该阀能充分利用热能，特别适用于蒸汽伴热管线，是低温排水的环保型疏水阀。

恒温波纹管式蒸汽疏水阀参数

恒温波纹管式蒸汽疏水阀特性

- 不锈钢波纹管坚固耐用，半球形阀芯与不锈钢阀座耐腐蚀，使用寿命长。
- 不受震动、蒸汽压力波动和水。
- 可任意角度安装，不受安装方位限制并且排空气性能优良。
- 结构简单，并节省过滤器装置，方便安装和维护。

恒温波纹管式蒸汽疏水阀原理

工作原理：当装置启动时，空气进入疏水阀，阀芯在弹簧的弹力下处于开启位置；紧接着冷凝水进入疏水阀，在低温状态下，波纹管元件内的感温液体处于冷凝状态，阀芯完全开启，迅速排放冷凝水；热凝水进入疏水阀，波纹管内的感温液体随着温度的升高开始蒸发膨胀，内压增加使波纹管元件伸长，带动阀芯关闭方向移动，温度达到饱和温度之前，阀芯完全关闭阀门；积存在阀内的热凝水慢慢冷却降温后，波纹管元件因内压减小而收缩，带动阀芯开启阀门，继续排放凝结水，由于阀前始终存有热凝水，形成汽水分离，无蒸汽泄漏。

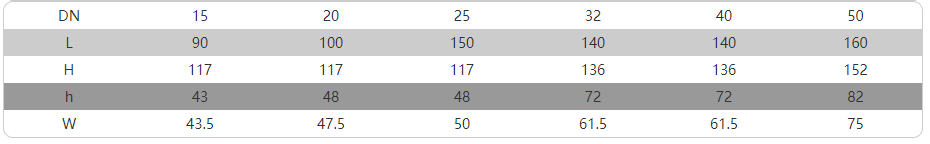

恒温波纹管式蒸汽疏水阀尺寸

蒸汽疏水阀选择指南

为了排除蒸汽系统内的冷凝水、空气以及其它不凝性气体，同时不泄漏蒸汽，使用蒸汽疏水阀是必不可少的。目前尚未有万能的蒸汽疏水阀，用户应根据不同的蒸汽的使用场合选择不同型号的蒸汽疏水阀，疏水阀产品可适应大多数用户的需要。蒸汽疏水阀的安装应能使蒸汽设备和系统实现良好运行，而疏水阀本身应尽可能减少保养。因此用汽设备的良好运行是首要的考虑因素。疏水阀选型条件：

不同工况下的选型排序不同，选择疏水阀时应注意以下各点：
- 对于大的蒸汽空间或频繁起动的情况，要求具有充分的排除空气能力。
- 对于额定容量大的装置，则要具迅速排放冷凝水的能力。
- 在需要利用冷凝水中的部分显热时，一定程度积水是必要的。
- 有些场合需连续排放冷凝水，另一些场合需间歇排放，同时排水温度也很重要。
- 如果有水锤或腐蚀的可能，则要选用特殊结构和材料。
