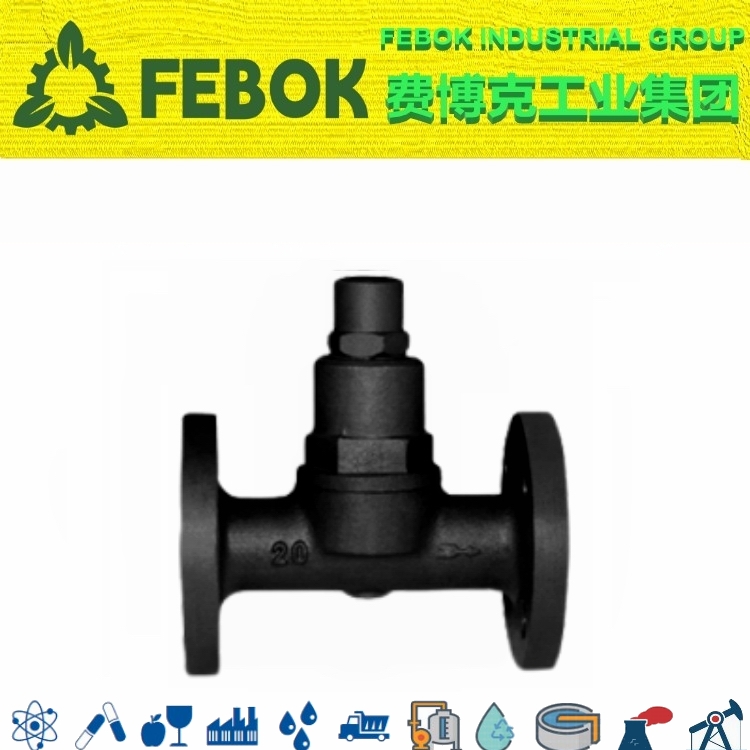

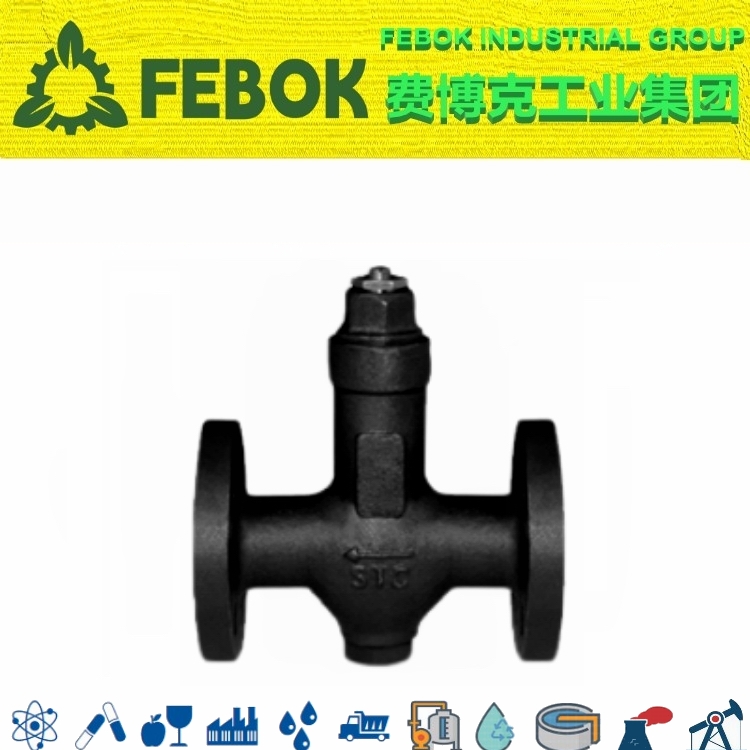

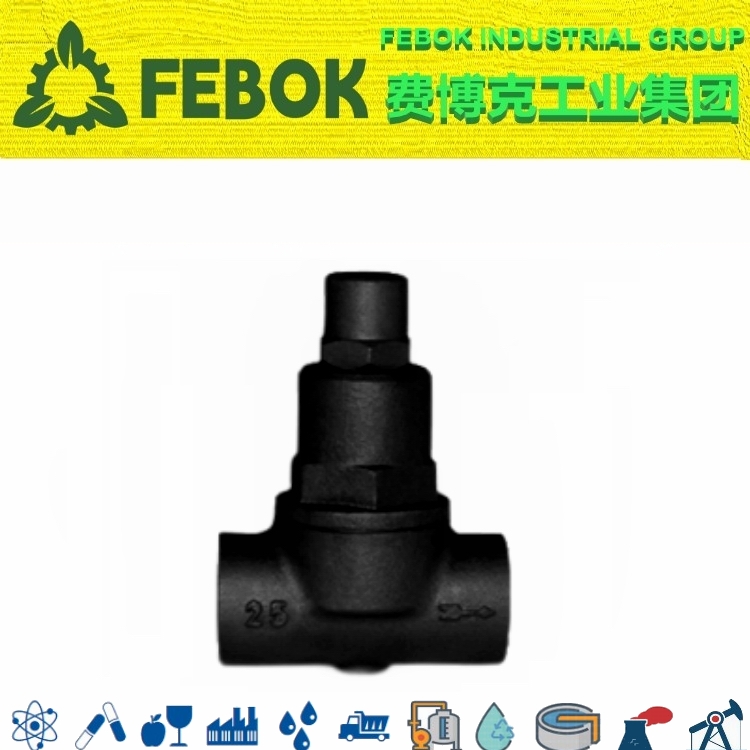

热静力纹管式蒸汽疏水阀概述

STC热静力可调恒温式波纹管蒸汽疏水阀利用蒸汽和凝结水的温差引起温控元件(波纹管)的变形或膨胀带动阀芯启闭阀门，达到阻气排水的目的。波纹管式疏水阀的热敏元件为注满易挥发液体的波纹管，利用液体的易挥发性和波纹管伸缩性。当蒸汽管线升温时，液体挥发成气体体积膨胀并产生压力推动着波纹管伸长，蒸汽管线降温达到易挥发的液体从气体转变成液体时体积缩收，波纹管内没有推动力，波纹管缩收。

热静力纹管式蒸汽疏水阀参数

热静力纹管式蒸汽疏水阀特性

- 不锈钢波纹管坚固耐用，半球形阀芯与不锈钢阀座耐腐蚀，使用寿命长。
- 不受震动、蒸汽压力波动和水。
- 可任意角度安装，不受安装方位限制并且排空气性能优良。
- 结构简单，并节省过滤器装置，方便安装和维护。

热静力纹管式蒸汽疏水阀原理

工作原理：当装置启动时，空气进入疏水阀，阀芯在弹簧的弹力下处于开启位置；紧接着冷凝水进入疏水阀，在低温状态下，波纹管元件内的感温液体处于冷凝状态，阀芯完全开启，迅速排放冷凝水；热凝水进入疏水阀，波纹管内的感温液体随着温度的升高开始蒸发膨胀，内压增加使波纹管元件伸长，带动阀芯关闭方向移动，温度达到饱和温度之前，阀芯完全关闭阀门；积存在阀内的热凝水慢慢冷却降温后，波纹管元件因内压减小而收缩，带动阀芯开启阀门，继续排放凝结水，由于阀前始终存有热凝水，形成汽水分离，无蒸汽泄漏。

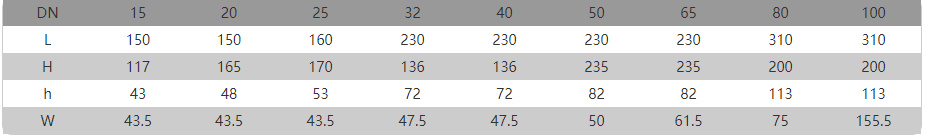

热静力纹管式蒸汽疏水阀尺寸
