Y型薄膜式气动疏水阀概述

ZMQSY系列气动疏水调节阀是热力设备自动控制系统中的重要设备之一，它广泛应用于电站、化工、石油、冶金等工业系统中设备启停时蒸汽管道内疏水排放。当设备起动投入运行前，蒸汽管道需要暖管，开始阶段阀门需要开足，随着温度上升，疏水量减少，就要适当关小阀门，以满足运行中各项目参数的要求。蒸汽管道停运时，也要按规定时间开启疏水阀门，一是控制降压速度，另外是排除停运时管道内残余蒸汽凝结水。由于疏水排放对疏水阀的冲蚀性很大，故主蒸汽系统疏水调节阀设计与一般调节阀不同。该阀采用多套筒多孔钟罩或条状钟罩式构成节流件，多次降压，从而减缓高压高温高速流体对阀芯和阀座的冲刷。疏水量随调节通流截面的改变而变化。该阀采用了压力平衡式结构。降低了阀门不平衡力，减少了驱动力矩。由于该阀采用装拆简易的结构，因此装拆简单，维修方便。

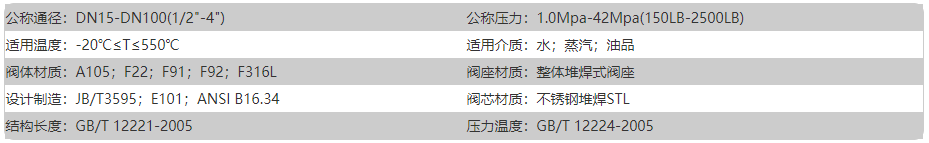

Y型薄膜式气动疏水阀参数

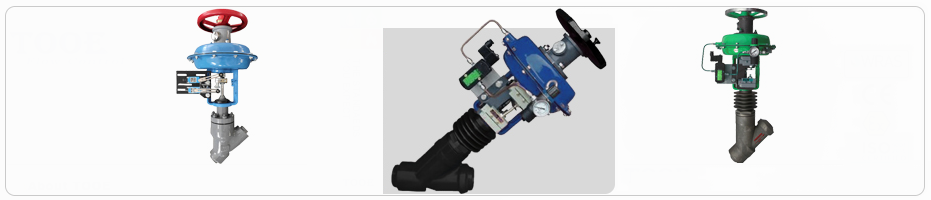

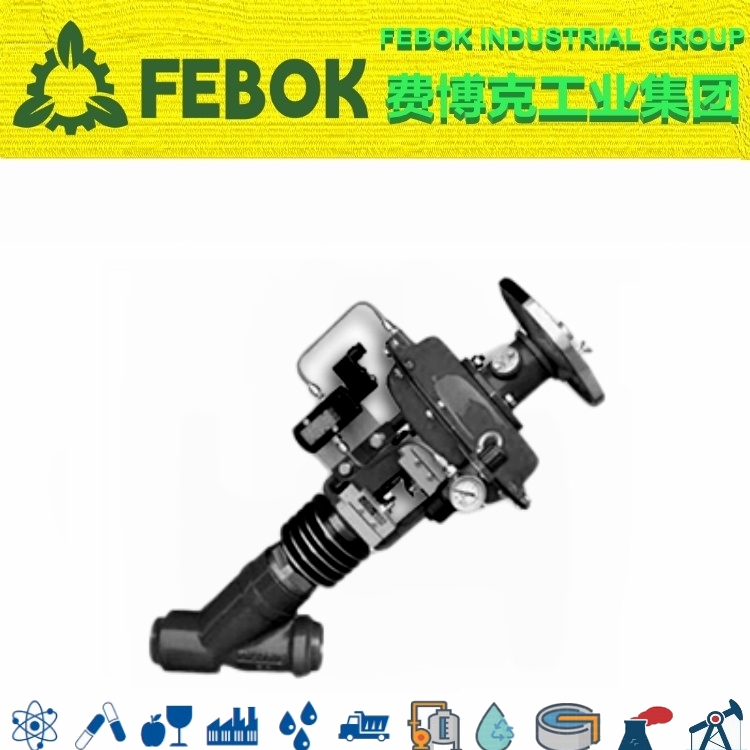

ZMQS气动薄膜Y型疏水调节阀由新系列气动薄膜执行机构和Y型疏水阀二部分组，Y型疏水阀是具有特殊结构的调节阀体二端为焊接式，适用于特定的配管。执行机构有正、反二种作用形式；当信号压力增加，推杆伸出膜室的叫正作用，与阀配合构成气关式。当信号压力增加，推杆退入膜室的叫反作用，与阀配合构成开式。
