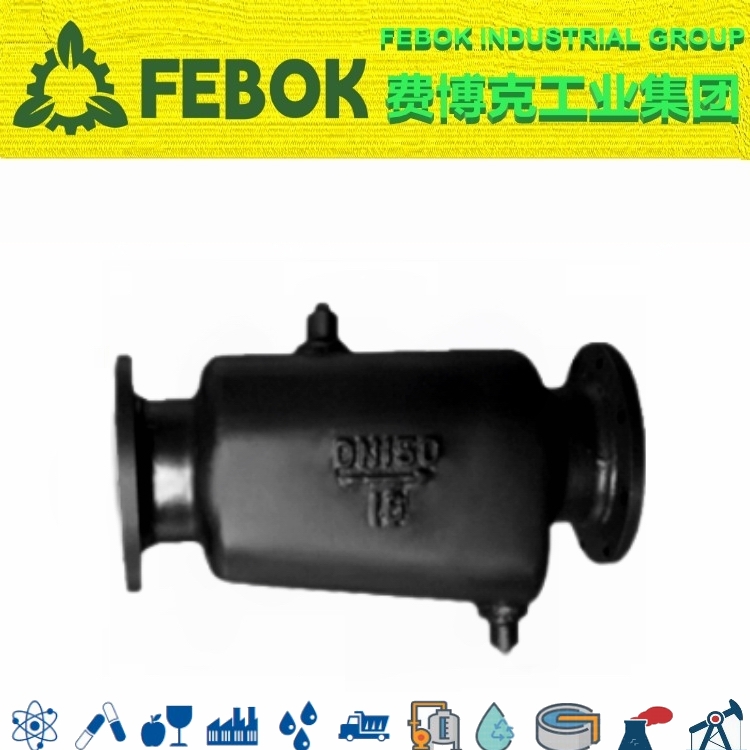

挡板式汽水分离器概述

在很多使用蒸汽的工艺中，需要尽可能地供应干燥蒸汽。然而除非是过热蒸汽，所有工厂的蒸汽离开锅炉时都会夹杂湿气并在通过蒸汽系统时持续失去热量并冷凝。安装蒸汽疏水阀可以排除管到底部的冷凝水，但是不能排除流动蒸汽中夹杂的湿气，这意味着提供干燥蒸汽不能光靠疏水阀门。另外，当流速较低(10m/s)，方向的变化和压差都可能使一些在管道底部流动的冷凝水分散到蒸汽中。移除这部分流速接近于30m/s夹杂于蒸汽中的冷凝水就必须用汽水分离器。汽水分离器用于蒸汽、压缩空气及其它气体系统可除去蒸汽、空气或气体等系统中所含水份。
汽水分离器是利用蒸汽流向急剧转换方式，将蒸汽和蒸汽中含有的悬浮状水滴分离。大量含水的蒸汽进入汽水分离器，并在其中以离心向下倾斜式运动，夹带的水份由于速度降低而被分离出来，被分离的凝结水流经疏水阀排出，干燥清洁的蒸汽从分离器出口排出。为蒸汽设备提供高干度蒸汽，提高设备的热效率，有效的防止管道内水锤的产生。

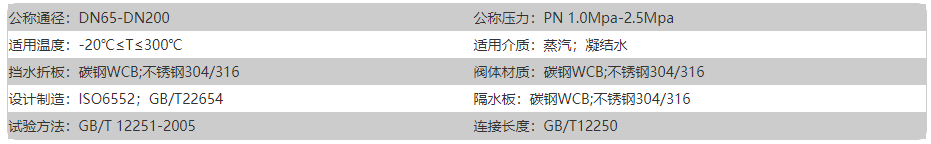

挡板式汽水分离器参数

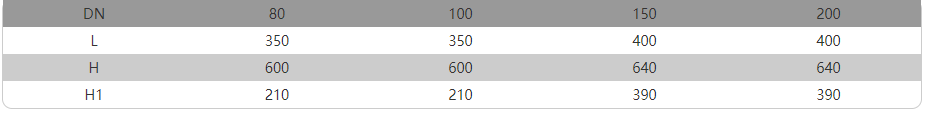

挡板式汽水分离器尺寸

蒸汽疏水阀选择指南

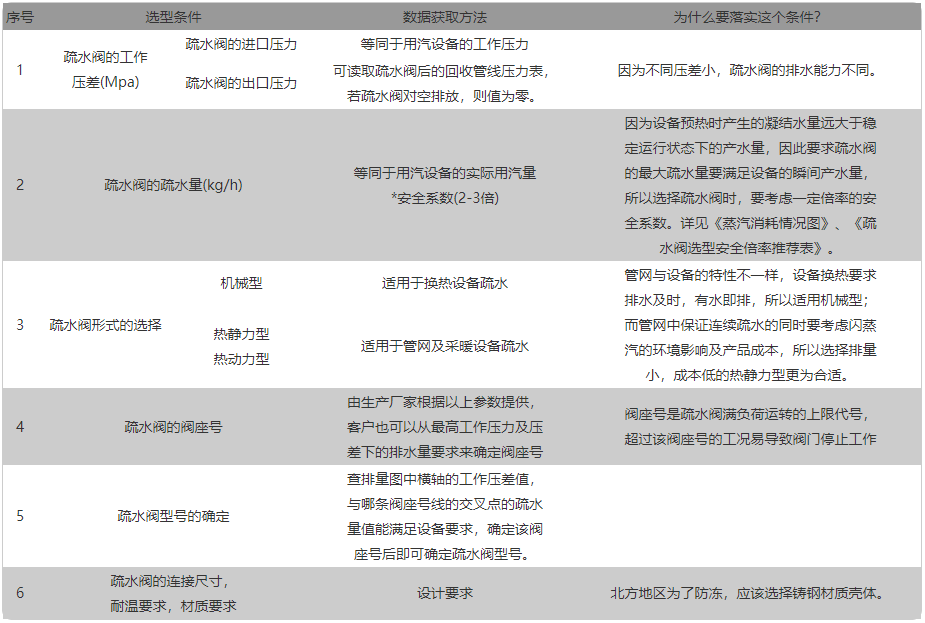

为了排除蒸汽系统内的冷凝水、空气以及其它不凝性气体，同时不泄漏蒸汽，使用蒸汽疏水阀是必不可少的。目前尚未有万能的蒸汽疏水阀，用户应根据不同的蒸汽的使用场合选择不同型号的蒸汽疏水阀，疏水阀产品可适应大多数用户的需要。蒸汽疏水阀的安装应能使蒸汽设备和系统实现良好运行，而疏水阀本身应尽可能减少保养。因此用汽设备的良好运行是首要的考虑因素。疏水阀选型条件：

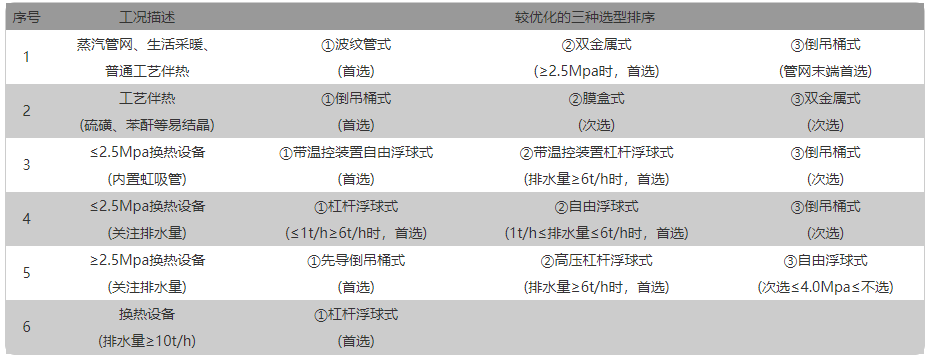

不同工况下的选型排序不同，选择疏水阀时应注意以下各点：
- 对于大的蒸汽空间或频繁起动的情况，要求具有充分的排除空气能力。
- 对于额定容量大的装置，则要具迅速排放冷凝水的能力。
- 在需要利用冷凝水中的部分显热时，一定程度积水是必要的。
- 有些场合需连续排放冷凝水，另一些场合需间歇排放，同时排水温度也很重要。
- 如果有水锤或腐蚀的可能，则要选用特殊结构和材料。
