T型管道过滤器概述

在流经管道的水、油、气体、蒸汽等各种流体中，混入流体中的杂物及垃圾等，放置不做处理的话，会损伤在管道上的各种阀门的阀座，同时，可能会导致各种机器不能正常运转，损坏机器。为了防患于未然，对流体中的杂物、垃圾进行分离、清除的过滤器在管道中发挥着重要的功能。过滤器的构造是，内置过滤流体中杂物及垃圾的过滤网，在过滤器本体连接到配管的状态下，就能够对积存在过滤网中的杂物及垃圾进行清理、清扫。

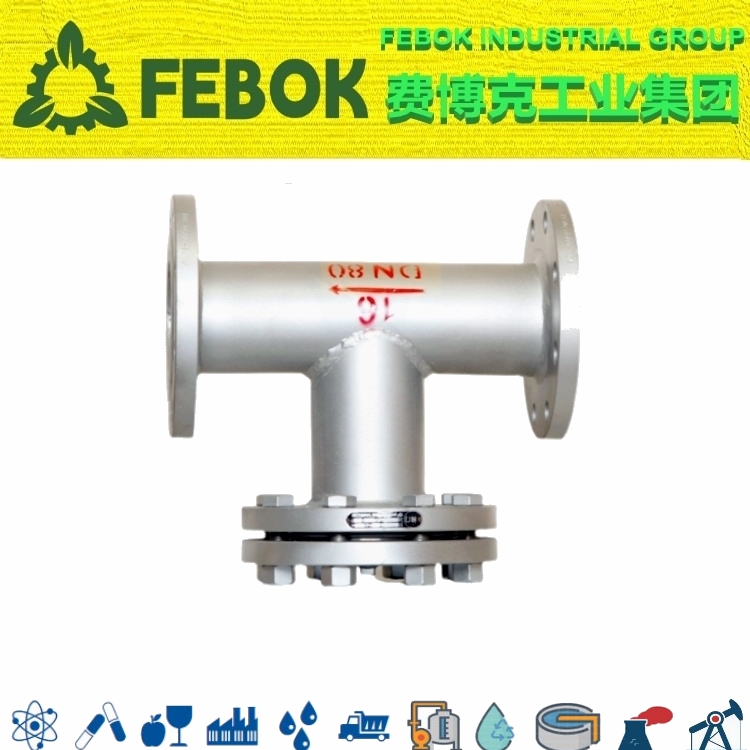

T型过滤器外形像字母"T"型，所以我们叫做T型过滤器。T型过滤器属于管道粗过滤器系列，是管道输送液体或气体过程中，清除固体杂质的设备，液体或者气体流经过滤器时，其中杂质被滤出，使机器设备(包括压缩机、泵等)、仪表能正常工作和运转。当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出水口排出。当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。

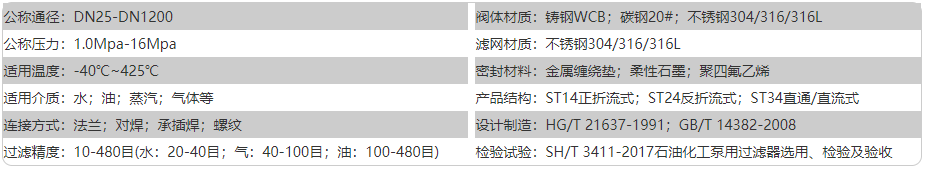

T型管道过滤器参数

T型管道过滤器特性

T型过滤器由壳体、过滤网、法兰、法兰盖及螺栓螺母等组成，其壳体为T形结构三通管件，壳体内安装有不锈钢过滤网，过滤网由滤筒和丝网构成，丝网安装在滤筒内。T型过滤器有直流式、正折流式和反折流式三种，可根据实际配管需要选型。

一般直流式宜安装在直管段部位，可水平或垂直安装，但应注意水流方向与外壳箭头方向应一致，垂直安装时要求水流方向是自上而下。
正折流式和反折流式宜安装在有90°流向变化处，以节省弯头。正折流与反折流在外形、结构、尺寸、功能上基本相同，主要区别在于滤筒的丝网安装，正折流式丝网安装在滤筒内，反折流式丝网则安装在滤筒外，正折流式过滤的时候一般是从里向外，反折流式过滤的时候一般是从外向里。

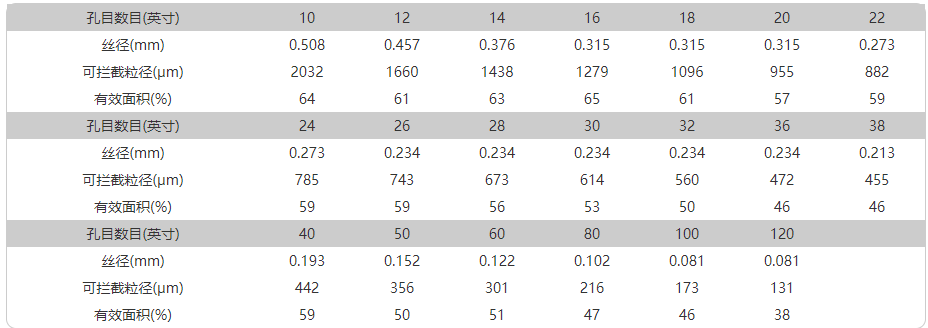

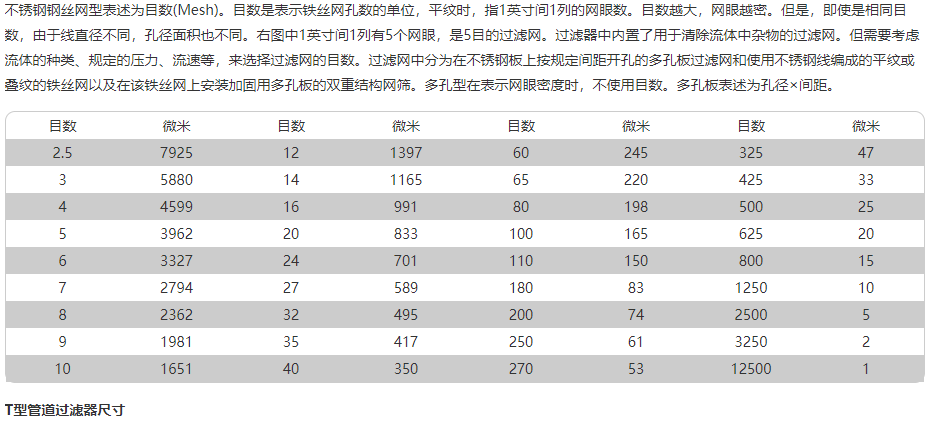

不锈钢筛网目数与粒径(μm)对照表
