U型管道过滤器概述

在流经管道的水、油、气体、蒸汽等各种流体中，混入流体中的杂物及垃圾等，放置不做处理的话，会损伤在管道上的各种阀门的阀座，同时，可能会导致各种机器不能正常运转，损坏机器。为了防患于未然，对流体中的杂物、垃圾进行分离、清除的过滤器在管道中发挥着重要的功能。过滤器的构造是，内置过滤流体中杂物及垃圾的过滤网，在过滤器本体连接到配管的状态下，就能够对积存在过滤网中的杂物及垃圾进行清理、清扫。

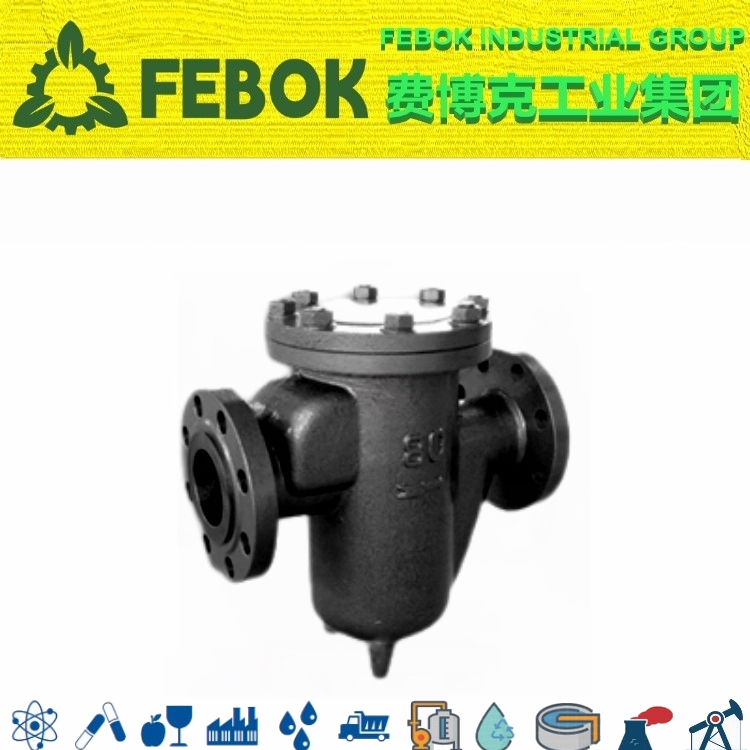

U型过滤器是一种由壳体、上盖和滤芯等构成的管道过滤器，其壳体同轴向设有流体入口和出口，内腔内置有由带有提手的滤筒及不锈钢钢丝网组成的滤芯，并经上盖和壳体上端检修口处法兰通过紧固螺母压紧固定，工作时，待处理物料从进料口进入过滤器内，经过置有一定规格滤网的滤筒后将杂质滤除掉，从出料口流出即可，当需要清洗时，只要将可拆卸的上盖打开，把滤芯从检修口处取出，处理后重新装入即可，因此，使用维护极为方便。U型过滤器有焊接体和铸造体两种，采用整体式壳体结构设计，可更换的过滤内件，双排放接口。

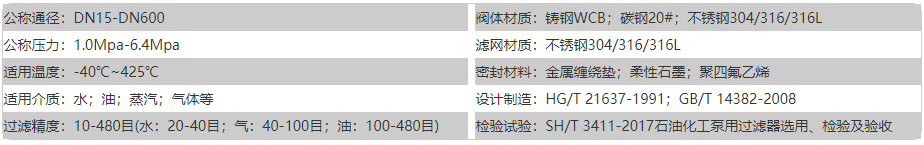

U型管道过滤器参数

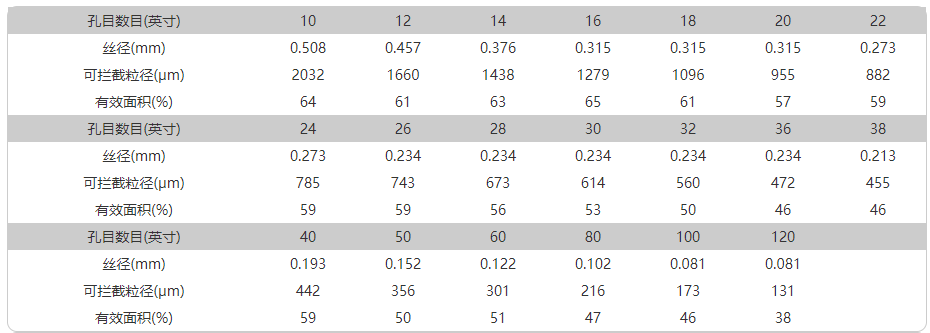

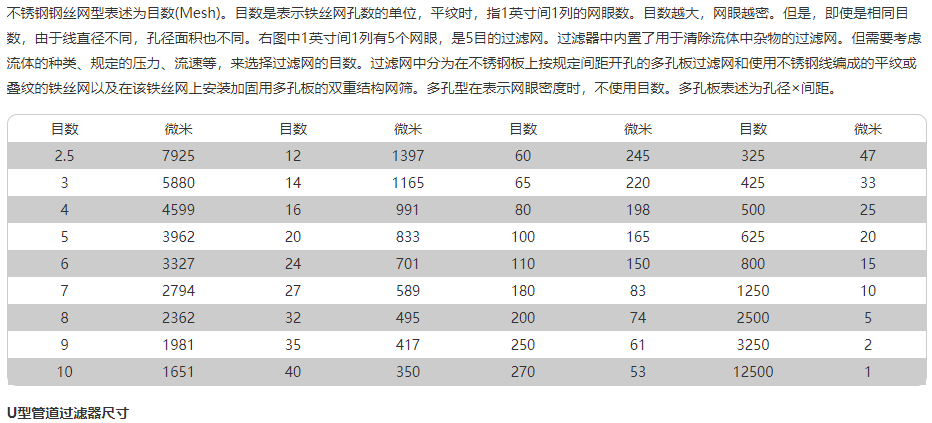

不锈钢筛网目数与粒径(μm)对照表
