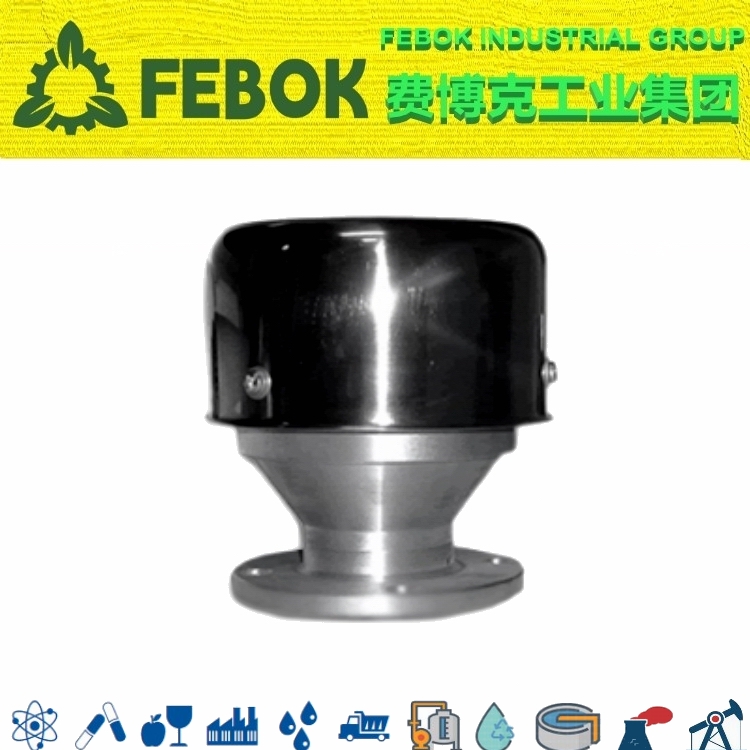

管端式阻火透气帽概述

末端阻火器能够在末端爆燃和大气闪爆时阻止火焰击穿阻火器。FZT-1阻火透气帽的顶帽采用耐火铝板，壳体为铸铝。当油罐料膨胀或进油时，即通过阻火芯波纹板向外排气。当油罐内向外放油时又向罐内吸气，并阻止和杜绝一切火源从此通过，确保油罐安全。防爆阻火透气帽是为加油站、小型油罐透气管而设计的升级产品，中间配置符合标准的滤芯，在保持它足够透气性能的基础上结构紧凑、重量轻、体积小、维修更换方便。

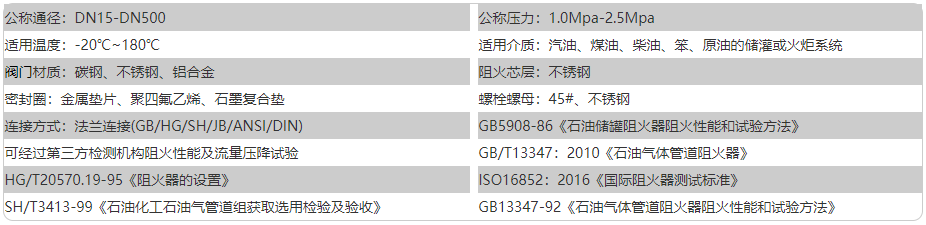

管端式阻火透气帽参数

管端式阻火透气帽选型

阻火器选型时应明确以下因素：
- 阻火器公称通径、材质、压力、法兰标准
- 使用位置：确定选择管端还是管道阻火器
- 燃烧传播类型或安装位置：确定选择阻爆燃还是阻爆轰阻火器

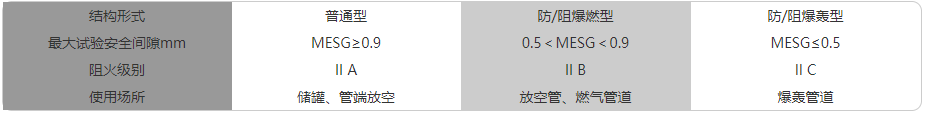

- 介质组别：依照最大试验安全间隙值(MESG)进行分类(如下表)，确定与该介质组别对应的阻火器
- 许用压降：考虑压降对流体输运的影响(每个阻火器都有其对应的流量-压降曲线)，选择经济的阻火器系列

最大试验安全间隙：火焰通过阻火元件的细小通道并在通道内降温。当火焰被分割小到一定程度时，经通道移走的热量足以将温度降到可燃物燃点以下，使火焰熄灭。或由器壁效应解释，当通道窄到一定程度时，自由基与管道壁碰撞占主导地位，自由基大量减少，燃烧反应不能继续进行。因此，把在一定条件下(0.1Mpa,20℃)刚好能够使火焰熄灭的通道尺寸定义为"最大试验安全间隙"。

管端式阻火透气帽原理

阻火器由能够通过气体的许多细小通道孔隙所组成。这些通道或孔隙要求尽量小，小到能使火焰被熄灭。阻火器的原理是传热作用和器壁效应。
①传热作用：燃烧所需要的必要条件之一就是要达到一定的温度，即着火点。低于着火点，燃烧就会停止。依照这一原理，只要将燃烧物质的温度降到其着火点以下，就可以阻止火焰的蔓延。当火焰通过阻火元件的许多细小通道之后将变成若干细小的火焰。设计阻火器内部的阻火元件时，则尽可能扩大细小火焰和通道壁的接触面积，强化传热，使火焰温度降到着火点以下，从而阻止火焰蔓延。
②器壁效应：燃烧与爆炸并不是分子间直接反应，而是受外来能量的激发，分子键遭到破坏，产生活化分子，活化分子又分裂为寿命短但却很活泼的自由基，自由基与其它分子相撞，生成新的产物，同时也产生新的自由基再继续与其它分子发生反应。当燃烧的可燃气通过阻火芯的狭窄通道时，自由基与通道壁的碰撞几率增大，参加反应的自由基减少。当阻火器的通道窄到一定程度时，自由基与通道壁的碰撞占主导，由于自由基数量急剧减少，反应不能继续进行，即燃烧反应不能通过阻火器继续传播。

管端式阻火透气帽流通量及压降曲线

注：流量图是在经过权威机构认证和标定的流量试验装置上所数据绘制，介质取标立空气，密度1.29kg/m3，PN=0.1013Mpa。表中值为参考值，具体准确压降需根据用户提供数据要求重新计算。

管端式阻火透气帽尺寸
