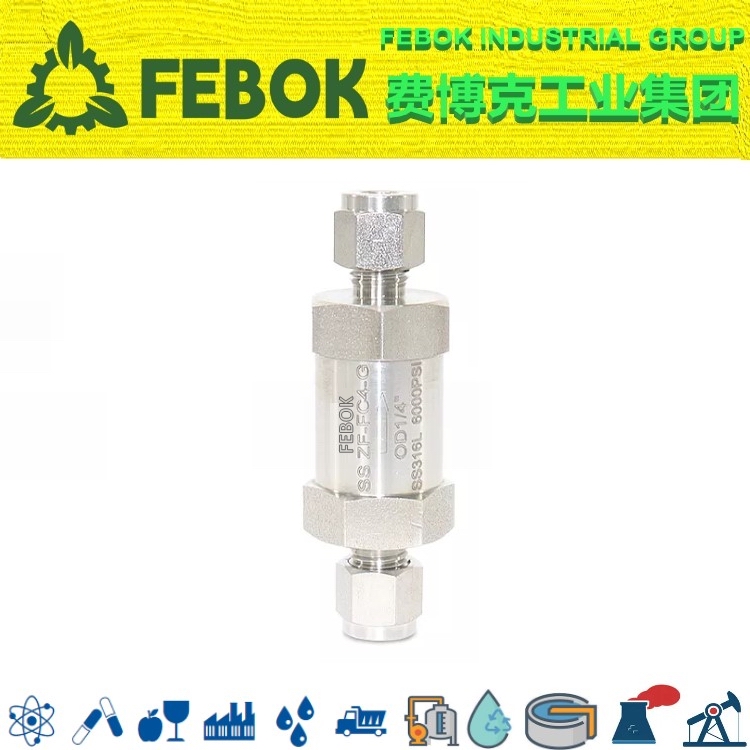

卡套直通阻火器

特点：

产品名称：卡套直通阻火器

产品型号：SS ZF-MC8-G

产品材质：SS304、316、316L或者黄铜

工作压力：0-6000PSI

工作温度：-54°C至480°C（-65°F至896°F）

口       径：8mm(3mm-25mm；1/8"-1寸)

材       质：304、316SS、321、哈氏合金、蒙乃尔合金

注：图示尺寸为手动预紧状态，仅供参考，并可变更。

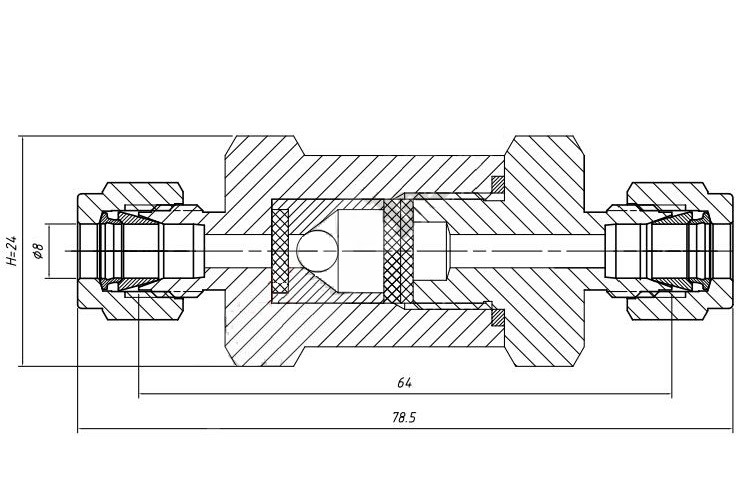

产品结构尺寸图

◆表中尺寸F、L、H、H1为手预紧的尺寸，仅供参考，可能有变动

◆P值为最大面板厚度

阻火器的重要信息

1.阻火器仅适合 10℃～480℃温度区间的交变工作温度，以及高至 500℃的恒定工作温度； （补偿型的交变工作温度为-10℃～465℃）

2.波纹管截止阀的设计限于全开或全闭位置工作；

3.波纹管截止阀一段时间内未进行开关操作时，初始操作扭矩会较大；

4.波纹管截止阀会因为交变温度过大丧失其初始填料密封力；

5.在阀门使用寿命期限内可能需要进行填料调节以防止泄露，尤其是发现手柄扭矩显著降低时更需要。

测试

阻火器产品出厂前均 100%通过 500psig（3.4bar）氮气压力检测；

其余系列阻火器产品出厂前均 100%通过 7MPa 氮气压力检测；

氧气服务危险性

如要获得更多有关富氧系统危险性的信息，请参阅FEBOK费博克氧气系统安全技术报告，Q-CVS-030-2011；

清洁和包装

产品出厂前均经过 100％清洗和包装，依据FEBOK费博克标准 Q-CVS-020-2011；

特种合金（所有系列）

可提供合金 C-276、合金 B-2、合金 400、钛合金等材料来制造，详情敬请来电咨询。

安全的产品选择

选择产品时，必须考虑总体系统设计以保证获得安全的、无故障的性能。功能、材料兼容性、充分的额定值、正确的安装、使用和维护是

系统设计师和用户的责任。

警告：切勿将零件与其他制造厂生产的相混用或互
