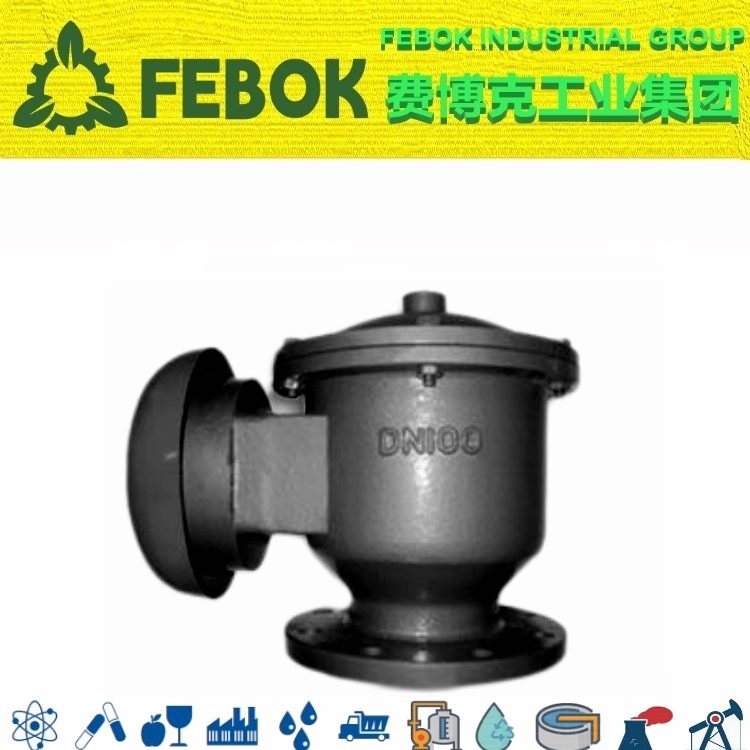

石油储罐呼吸阀概述

GFQ-2石油储罐呼吸阀安装在储罐顶部，是解决罐内正压，负压的气体，使罐内的液体进出没有受到阻碍，当外液体输入罐内时有大量的气体往外呼(称正压)。如罐内液体往外输出时罐内必须从外空气吸进罐内(称负压)。如停止工作时呼吸阀自动关闭不会把罐内液气往外泄漏，使罐内的液体质量得到了有利的保障。全天候呼吸阀壳体选用不锈钢、铸钢和铝合金，耐腐蚀性好；适用于储存闪点低于28 ℃的甲类油品和闪点低于60 ℃的乙类油品，如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐。

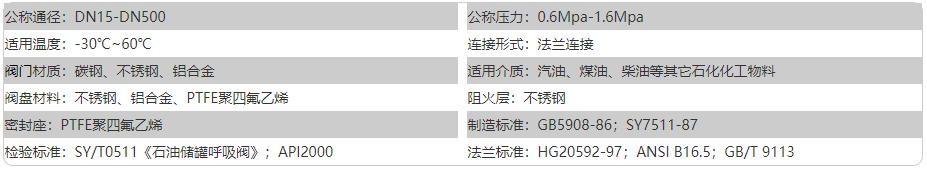

石油储罐呼吸阀参数

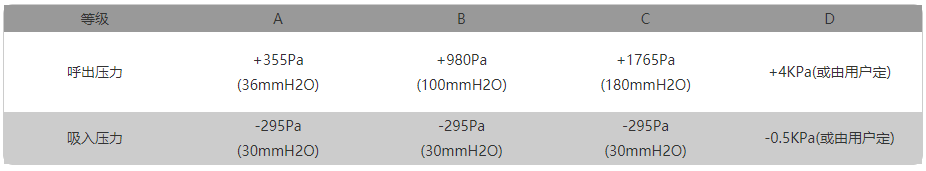

石油储罐呼吸阀操作压力

呼吸阀由压力阀和真空阀组成，安装于货油舱透气管上，能随货油舱内油气正负压变化而自动启闭，使货油舱内外气压差保持在允许值范围内。当罐内介质的压力在呼吸阀的控制操作压力范围之内时，呼吸阀不工作，保持油罐的密闭性；当往罐内补充介质，使罐内上部气体空间的压力升高，到呼吸阀的操作正压时，压力阀被顶开，气体从呼吸阀呼出口逸出，使罐内压力不在继续增高；罐外的大气将顶开呼吸阀的负压阀盘。

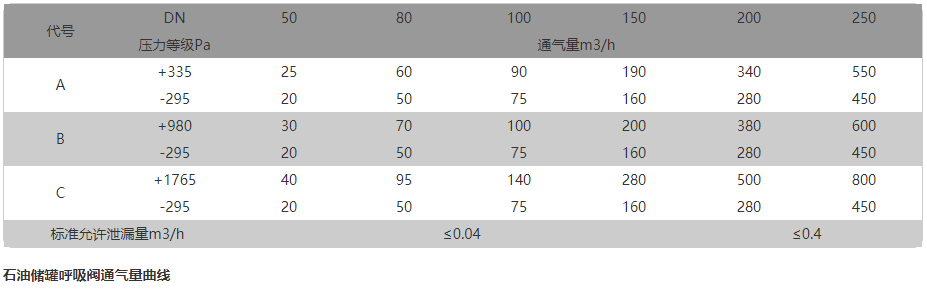

石油储罐呼吸阀通气量和泄漏量

注：流量图是在经过权威机构认证和标定的流量试验装置上所数据绘制，介质取标立空气，密度1.29kg/m3，PN=0.1013Mpa。表中值为参考值，具体准确压降需根据用户提供数据要求重新计算。

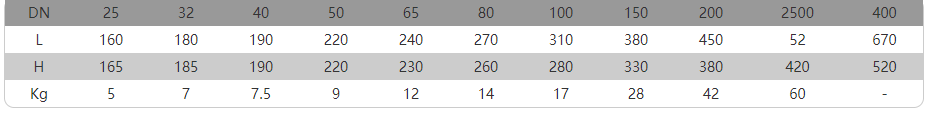

石油储罐呼吸阀尺寸
