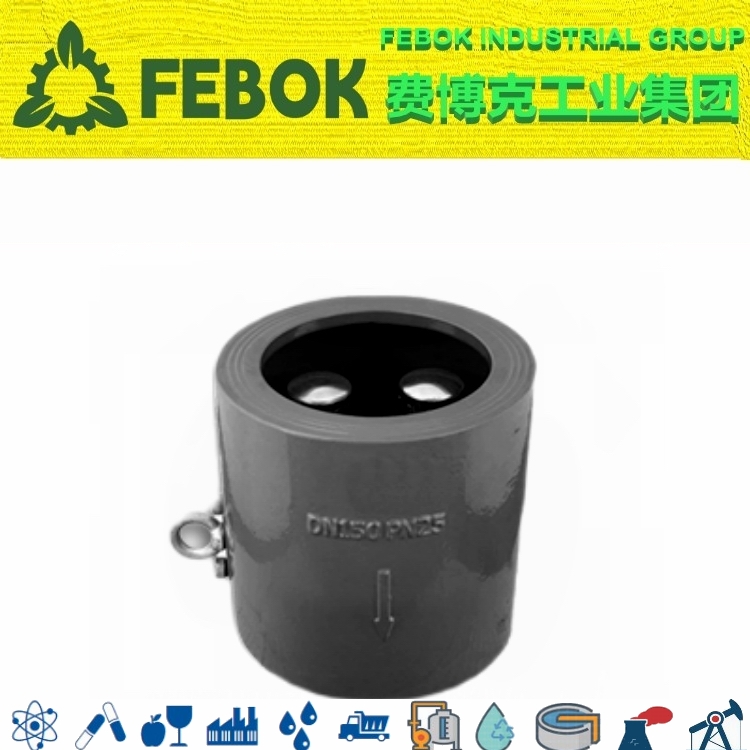

对夹动态流量平衡阀概述

动态流量平衡阀是根据系统工况(压差)变动而自动变化阻力系数，在一定的压差范围内，可以有效地通过流量保持一个常值。即动态平衡阀前后的压差增大时，通过阀门的自动关小的动作能够保持流量不增大；反之，当压差减小时，阀门自动开大，流量仍旧保持恒定。但是，当压差小于或大于阀门正常工作范围时，它毕竟不能提供额外的压头，此时阀门达到全开或全关位置流量仍然比设定流量低或高不能控制。
- 自动平衡：使每条管路自动地达到正确的流速。
- 动态平衡：因为每个阀门都能对系统中的压力波动作出补偿, 所以能够保持正确的流速。

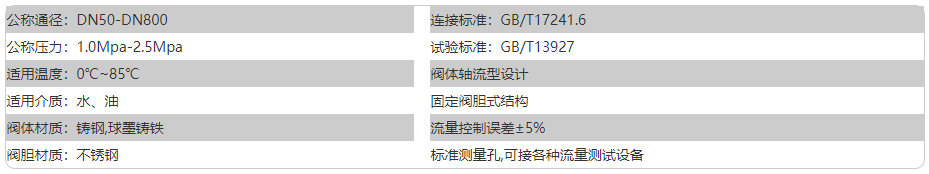

对夹动态流量平衡阀参数

对夹动态流量平衡阀原理

图尔动态平衡阀配备可调流速不锈钢阀芯，以达到所需的流速。每个阀芯都可在宽广的压差操作范围(每个压差范围均允许存在±5%的容差)下提供恒定的流速。这可通过依据压力的变化情况，自动调整阀芯的开放节流口面积来实现。
一旦在其压差范围内，装有弹簧的阀芯杯体即在阀芯壳内滑动，将阀芯开放节流孔口的面积调节到规定流速所对应的大小。当阀门两端的压差增大时，节流孔口面积缩小直至关闭；随着压力的下降，节流孔口再次打开。在多阀芯阀门中，所有的阀芯将同步运作。
超出压差范围时，阀门将再次起到固定节流装置的作用。这就确保了即使是在极端条件下，系统的任一部分也不会断流或关闭。

对夹动态流量平衡阀选型

在选择一款动态流量平衡阀时，必须先明确以下所需的信息：a流速，b压差的范围，c管道的尺寸。
a.流速选择：在确定流速时，必须先确定该管路究竟是恒定流量还是可调节的系统。
b.压差范围选择：动态流量平衡阀适用于4种不同的可操作压差范围。即：10-135千帕压差、22-210千帕压差、40-390千帕压差和90-880千帕压差，这个压差指的是通过阀门自身的压力差。

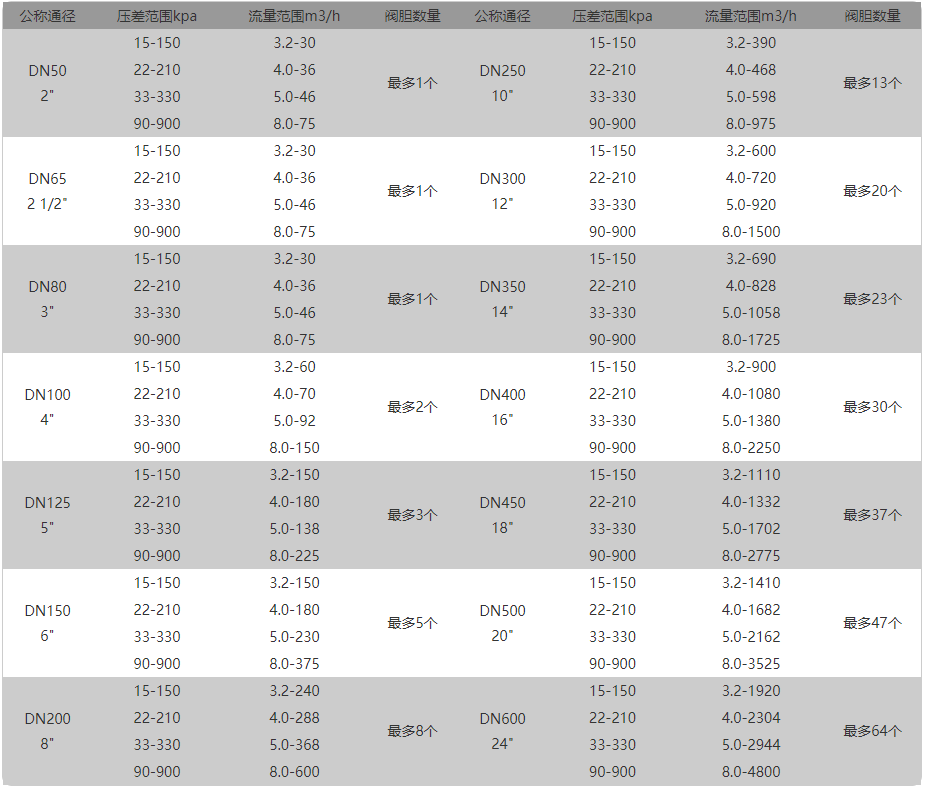

对夹动态流量平衡阀尺寸
