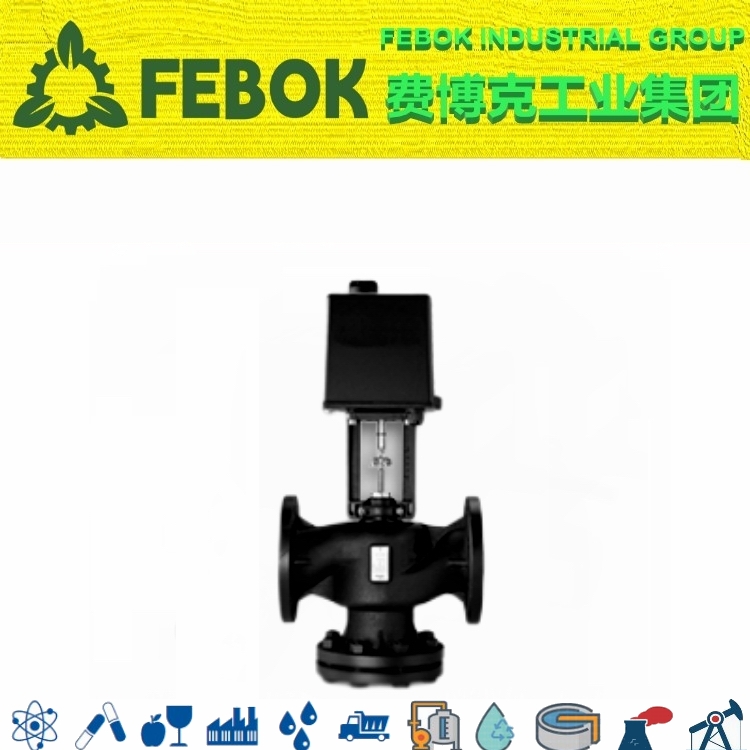

动态平衡电动调节阀概述

EDRV系列动态平衡电动调节阀是动态平衡阀与电动调节阀一体式的阀门产品，主要适用于暖通空调系统末端空调设备的控制，全面平衡的变流量水力系统一般通过具有动态平衡和电动调节功能的阀或阀组调节末端设备的流量来调控目标区域的温度，它能动态地平衡系统的压力变化，使二台多多台末端设备间的流量调节不互相干扰，因此这种系统具有高效节能性。
动态平衡电动调节阀经初始设定后，即可适应水力系统的变化，实现动态水力系统的目的。可就地控制，也可接驳楼宇DDC。该阀以比例积分的调节方式实时地调节阀门的流量，且在工作压差范围内不受系统压力波动的影响，自动的保持所调流量的恒定，实现电动调节与动态平衡同步执行。

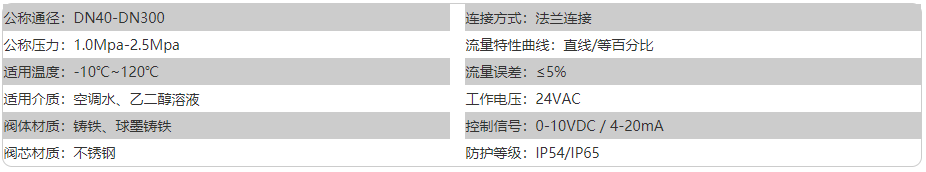

动态平衡电动调节阀参数

动态平衡电动调节阀原理

动态平衡电动调节阀结构分为流量调节结构和动态平衡结构两部分。流量调节结构可完全完成阀门流量的设定和调节，配合执行器可实现阀门的电动调节、开关功能。动态平衡结构可实现阀门流量的动态平衡，该结构的核心部件为感压膜片和弹簧，感压膜片感应阀门入口和平衡阀阀芯内腔之间的压差(P1-P2)，在此压差作用下调节可变流量的流通面积，保持压差(P1-P2)基本恒定，从而保持流量不变。

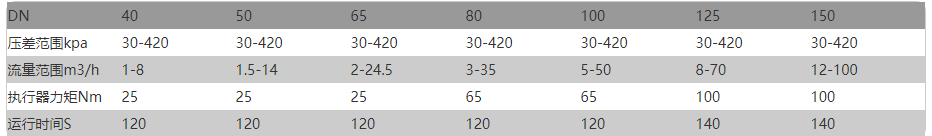

动态平衡电动调节阀流量压差特性

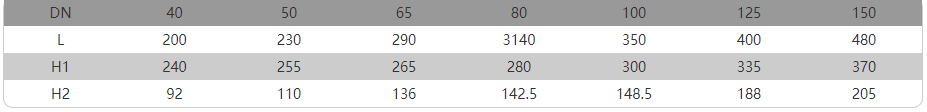

动态平衡电动调节阀尺寸
